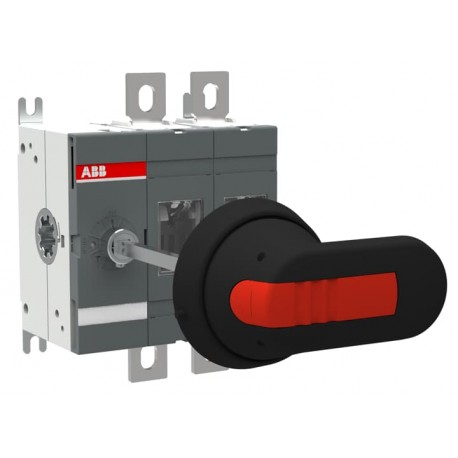

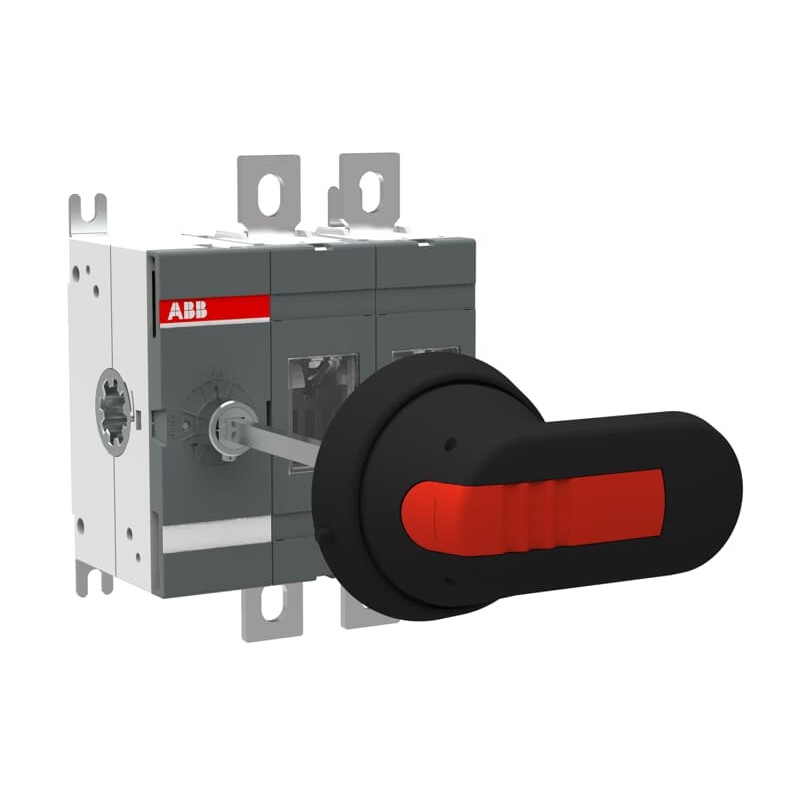

1SCA022751R1400 ABB Interruptor seccionador OT200E02P
1SCA022751R1400
ABB
Interruptor seccionador OT200E02P
OT200E02P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | b4367494-7a77-4d17-8e8c-bdcf047c62c8 Finland |
| SCIP simplificado | 68b996b4-df79-4502-ba5b-f69d9f8c5f7a Germany |
| 7f868849-df42-4fda-af9c-0ca4020622e2 Bulgaria | |
| 5780ebac-7c70-41ab-9782-611a132ca4a5 Sweden | |
| cc88e4d8-c173-477b-94cf-a14f34809e9f Greece | |
| dcd18244-fb5b-490a-93cd-283c7f39ac18 Portugal | |
| b2193ffe-10a3-4bd1-9453-393469da158d Czech Republic | |
| 3bf43b8b-d1bf-40e9-845c-b286569ee0c2 Poland | |
| f75cb7fc-a46f-45b8-b19e-98fede1e76aa France | |
| 77bc9782-fa4f-46f7-b34e-c9b331fd282c Germany | |
| cb2a516e-126a-4f14-8d20-d11ccaee39bc Hungary | |
| 7f7cf843-ebac-464d-9d80-b29a5615a59b Germany | |
| d76f0ab7-a78e-46d8-baef-7b93f89d372a Germany | |
| 65438115-8a09-4464-ac23-b697e13f78eb Croatia | |
| db2fe9e6-c018-4122-a2d0-59336e6f76c3 Poland | |
| ee33ddb0-8ed4-4113-9f03-3033baff4974 Italy | |
| cf18fe9a-636a-4278-ae48-8d9c7c147902 Hungary | |
| ad54c4f0-2910-49ea-b245-a30bfd29c3cf Estonia | |
| b66d22eb-3e59-4e50-92a1-66e9cbdad9eb Netherlands | |
| 8cdb7126-e0dc-4533-8843-598bba1d8694 Denmark | |
| f7816d72-04bf-42b1-962c-525793d6aff2 Norway | |
| 9c15ffbc-14f1-4256-93a4-52a280d167b6 France | |
| 2c81f5ba-c596-4be0-b33b-5747fbd00645 Sweden | |
| fa0a0c40-2435-4143-b624-bb5621a9d6c1 Germany | |
| 32c9322c-46a8-4df4-b9a7-a333b05ea27b Belgium | |
| 391d1949-73eb-408f-9b52-eb8beb52e279 Belgium | |
| c2981b1a-8b21-4926-9443-0e9acb825ab8 Spain | |
| 1589feb8-fd8f-451c-9f90-edc063d39b18 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301390F0001 |
| 1SCC301199F0001 | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 110.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.2 kg |
| 2.6 lb | |
| Embalaje Nivel 1 EAN | 6417019244273 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.0 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| (1000 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 02 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Poder de corte a 400 V (EF009166) | 110 kW |
| Número de polos (EF001391) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor seccionador OT200E02P - ABB - OT200E02P - 1SCA022751R1400 | 89 Kbytes |
|
| OT200E02P 1SCA022751R1400 ABB Interruptor seccionador OT200E02P | 68 Kbytes |
|
