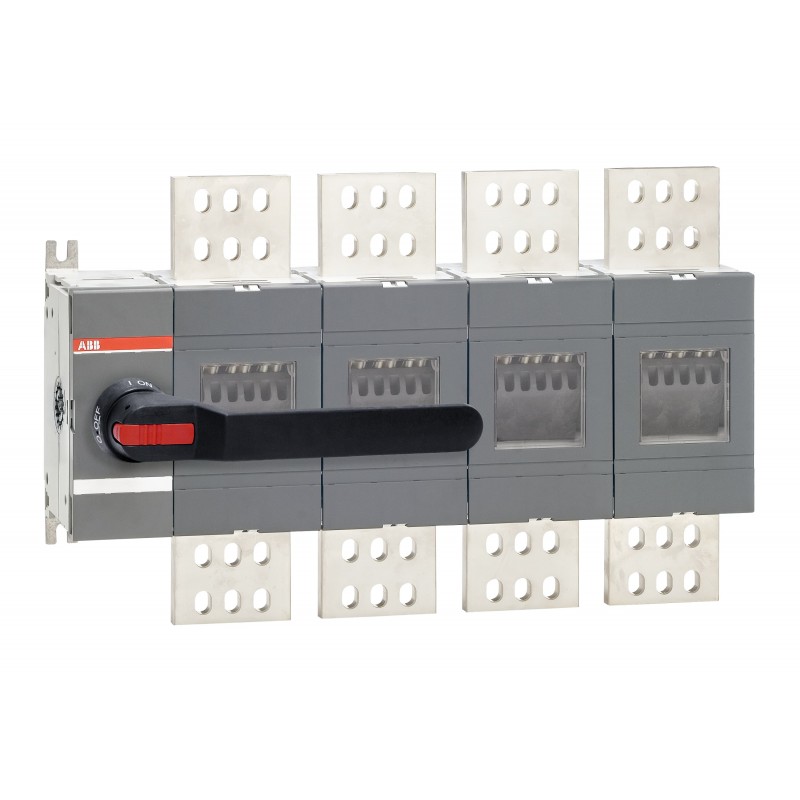

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.
1SCA108038R1001 ABB Interruptor seccionador OT2000E04P
Referencia: 1SCA108038R1001
Fabricante: ABB
Descripción:
Interruptor seccionador OT2000E04P
OT2000E04P SWITCH-DISCONNECTOR
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301121M0201 |
| Información medioambiental | 1SCC301268D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301304D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301078M0205 |
| Dibujos mecánicos | 1SCC301518F0001 |
| 1SCC301517F0001 | |
| OT2500E04.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301304D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301268D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 598.5 mm |
| Alto del producto | 376.5 mm |
| Largo del product | 145.5 mm |
| Peso del product | 33.3 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 580 mm |
| Embalaje Nivel 1 Largo | 780 mm |
| Embalaje Nivel 1 Alto | 500 mm |
| Embalaje Nivel 1 Peso | 35.2 kg |
| Embalaje Nivel 1 EAN | 6417019413594 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 2000 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 6000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 55 W |
| Corriente nominal de cortocircuito condicional (Inc) | (1250 A fuse, 415 V) 80 kA |
| (1250 A fuse, 500 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21B (Ie) | (380 ... 415 V) 2000 A |
| (500 V) 2000 A | |
| (690 V) 2000 A | |
| Corriente nominal de funcionamiento AC-22B (Ie) | (380 ... 415 V) 2000 A |
| (500 V) 2000 A | |
| (690 V) 2000 A | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 176 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 55 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 04 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 100 mm |
| Par de apriete | acc. IEC 60947-1 50 … 75 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 50 … 75 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301338D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301176D2702 |
| Certificado DNV GL | 1SCC301184D0203 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641582 |
ETIM for 1SCA108038R1001 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor55 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaMontaje en suelo (EF025108)
ValorNo
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP00
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaAnchura (EF000008)
Valor598.5 mm
CaracterísticaAltura (EF000040)
Valor376.5 mm
CaracterísticaProfundidad (EF000049)
Valor145.5 mm
DATASHEET - PDF
