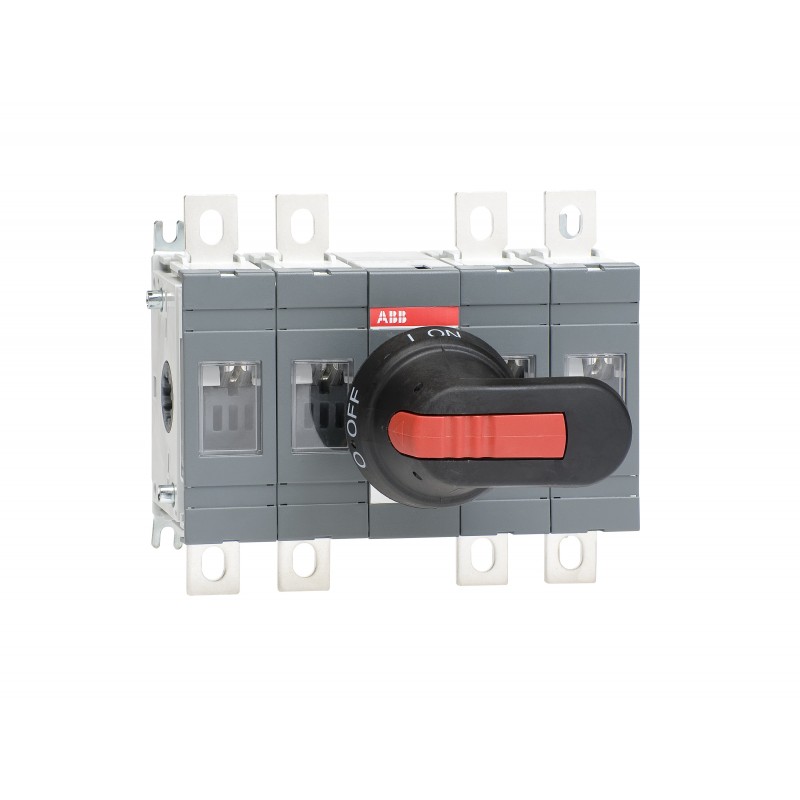

1SCA120537R1001 ABB Interruptor seccionador OT160EV22P
1SCA120537R1001
ABB
Interruptor seccionador OT160EV22P
OT160EV22P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland (FI) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301232F0001 |
| 1SCC301231F0001 | |
| OT200-250E22.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Instrucciones para el final de la vida | 1SCC301117M0201 |
| Dimensiones | |
| Ancho del product | 185.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.7 kg |
| Technical | |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 48 kW |
| (400 ... 415 V) 88 kW | |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Fully Enclosed 160 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 8 kA |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Pérdida de potencia | at Rated Operating Conditions per Pole 3.2 W |
| Grado de contaminación | 3 |
| Color del asa | Black |
| Tipo de asa | Handle and shaft included |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Mecanismo de funcionamiento de los interruptores | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Distancia entre fases | Standard |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Modo de funcionamiento | Front operated |
| Normas | IEC 60947-3 |
| Funciones especiales | No |
| Tipo de montaje | Base mounting |
| Número de polos | 4 |
| Grado de protección | Front IP00 |
| Tipo de terminal | Lug terminals |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Durabilidad mecánica | 20000 |
| Tipo de cerradura | Yes |
| Technical UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Información medioambiental | 1SCC301265D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Declaración REACH | 1SCC011021D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.69 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.48 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.71 in | |
| Embalaje Nivel 1 Peso | 2.1 kg |
| 0.93 lb | |
| Embalaje Nivel 1 EAN | 6417019520049 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Número E (Finlandia) | 3601365 |
| Número E (Suecia) | 3170911 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor seccionador OT160EV22P - ABB - OT160EV22P - 1SCA120537R1001 | 88 Kbytes |
|
| OT160EV22P 1SCA120537R1001 ABB Interruptor seccionador OT160EV22P | 66 Kbytes |
|
