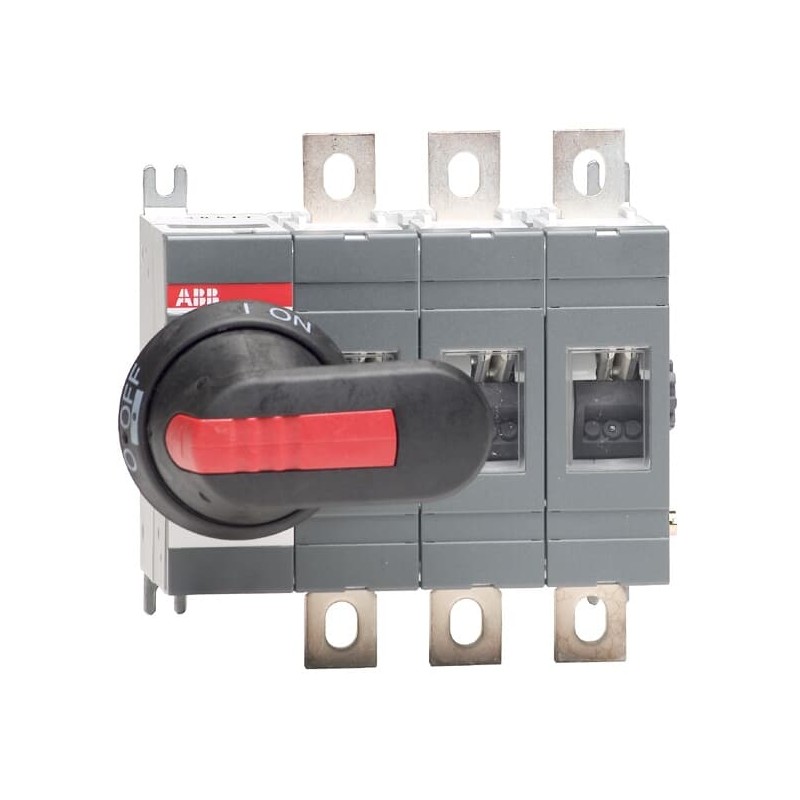

1SCA120514R1001 ABB Interruptor seccionador OT160EV03P
1SCA120514R1001
ABB
Interruptor seccionador OT160EV03P
OT160EV03P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | cbbdde5d-0476-4256-b0a6-99021813cb77 Finland |
| SCIP simplificado | e738440d-d699-4eb8-bbb3-a6417c3c5d0d Germany |
| fd00d2db-fd8c-4a19-9e74-bee33bfe98f2 Germany | |
| db320232-4040-473b-82d3-b20dd6362c84 Poland | |
| 6d82da53-f02a-4bd5-b7bf-8151a013672d Denmark | |
| 4faa3049-aa71-46e4-8471-4bb516e0e419 Bulgaria | |
| 42dfbc85-c397-42b4-8259-ab26da7856ef Sweden | |
| fe81d82d-74da-4dd5-a601-84e1d04df910 Portugal | |
| 45377d1a-f364-4ca7-97ef-07cb9c22ab86 France | |
| 20525649-bda1-48ee-a873-9888b7be04aa Germany | |
| e08746fc-1345-4868-8e36-c74045a0b555 Hungary | |
| a3749e68-d5d4-4c56-916f-031a95aa117b Italy | |
| 1606edbb-c59d-47e3-8ff4-4fd025651abb France | |
| b654b4c9-4d34-4dc2-b568-9ed61d386b10 Hungary | |
| fc77b896-ff1b-4745-8623-60d5ba31f03a Netherlands | |
| a32280a0-3fc0-4b7a-9b3f-ab69d2c8ef0b Estonia | |
| 47e1e57a-6fb1-411b-9b22-9a73ef0d1944 Sweden | |
| 841fa436-a289-4ac7-be96-fe433f803dd3 Norway | |
| 83ed38fc-cc21-4caa-b19f-ec4ae9106d42 Belgium | |
| f544eeaa-88c7-4aea-8ffb-13cbaa5af761 Spain | |
| 2e837f9d-132c-45e7-800d-a269543907a2 Belgium | |
| f4ec2c48-9df5-4e21-b14a-23571e17c2a4 Poland | |
| 69e48563-c6cf-4c03-a77f-4b1cde3a23ed Croatia | |
| 17ed3a87-70fa-4d57-9e91-df1f4254191b Germany | |
| 87763e40-03ff-43ba-8fda-b80085e4ce61 Czech Republic | |
| 167fe0e3-8b5f-433c-a9ee-7d39fd9b69c4 Greece | |
| f7ad9942-59b7-434d-a960-59d376feb71b Poland | |
| 170edafc-742d-49ce-b664-342a5c65b838 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC307633F0001 |
| 1SCC307632F0001 | |
| OT200-250E03.stp | |
| OT200-250E03.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 150 mm |
| Alto del producto | 145.5 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.3 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.5 kg |
| 3.2 lb | |
| Embalaje Nivel 1 EAN | 6417019519746 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 3.2 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 48 kW |
| (400 ... 415 V) 88 kW | |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3601362 |
| Número E (Suecia) | 3170908 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor seccionador OT160EV03P - ABB - OT160EV03P - 1SCA120514R1001 | 91 Kbytes |
|
| OT160EV03P 1SCA120514R1001 ABB Interruptor seccionador OT160EV03P | 74 Kbytes |
|
