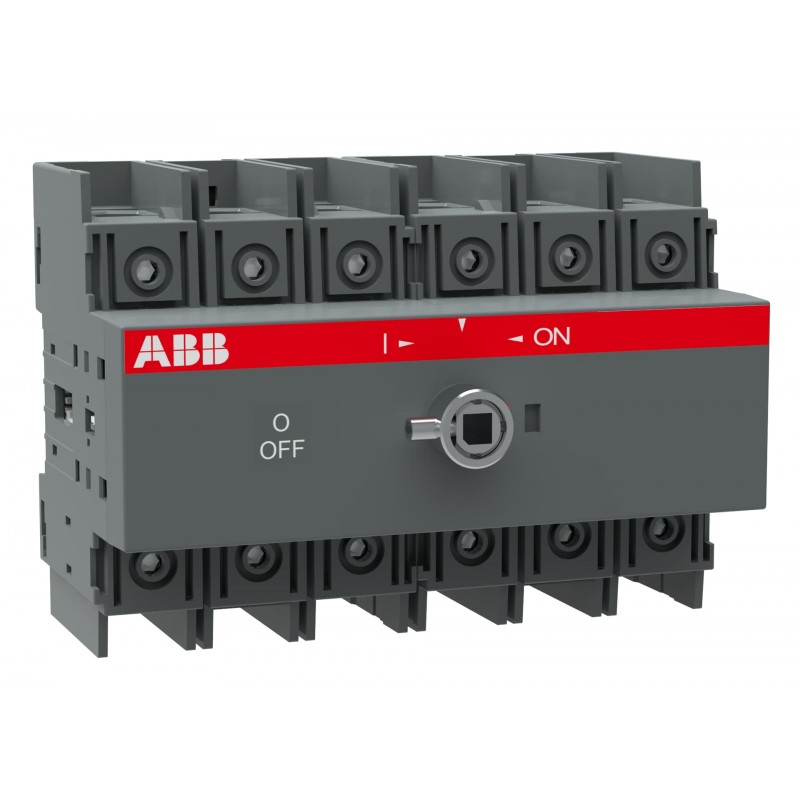

1SCA105021R1001 ABB Interruptor seccionador OT100F6
1SCA105021R1001
ABB
Interruptor seccionador OT100F6
OT100F6 SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Información medioambiental | 1SCC301264D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301280D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 1SCC301280D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland (FI) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301059M0005 |
| Dibujos mecánicos | 1SCC301474F0001 |
| 1SCC301473F0001 | |
| OT100-125F6.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301280D0201 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 100 mm |
| Largo del product | 86 mm |
| Peso del product | 1.1 kg |
| Technical | |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 100 A |
| (500 V) 100 A | |
| (690 V) 100 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 100 A |
| (500 V) 100 A | |
| (690 V) 100 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 80 A |
| (500 V) 60 A | |
| (690 V) 40 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 22 kW |
| (400 ... 415 V) 37 kW | |
| (500 V) 37 kW | |
| (690 V) 37 kW | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 115 A |
| Corriente térmica convencional (Ithe) | Fully Enclosed 115 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | acc. to IEC/EN 60664-1 750 V |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 3.6 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 2.5 kA |
| Corriente nominal de cortocircuito condicional (Inc) | (125 A fuse, 415 V) 50 kA |
| (125 A fuse, 690 V) 10 kA | |
| (63 A fuse, 690 V) 50 kA | |
| Pérdida de potencia | at Rated Operating Conditions per Pole 4.0 W |
| Grado de contaminación | 3 |
| Tipo de asa | Knob |
| Handle and shaft not included | |
| Mecanismo de funcionamiento de los interruptores | Mechanism on Top of the Switch |
| Distancia entre fases | Standard |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Modo de funcionamiento | Front operated |
| Normas | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Funciones especiales | No |
| Tipo de montaje | Base mounting |
| Número de polos | 6 |
| Sección del cable | Cu 10 ... 70 mm² |
| Grado de protección | Front IP20 |
| Tipo de terminal | Screw Terminals |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Durabilidad mecánica | 20000 |
| Tipo de cerradura | No |
| Technical UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 100 A |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 5 Hp |
| (240 V AC) Single Phase 15 Hp | |
| (440 ... 480 V AC) Single Phase 25 Hp | |
| (550 ... 600 V AC) Single Phase 20 Hp | |
| (220 ... 240 V AC) Three Phase 30 Hp | |
| (440 ... 480 V AC) Three Phase 50 Hp | |
| (550 ... 600 V AC) Three Phase 50 Hp | |
| Par de apriete | acc. IEC 60947-1 6 N·m |
| Par de apriete UL/CSA | 55 in·lb |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Información medioambiental | 1SCC301264D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301168D2702 |
| Declaración REACH | 1SCC011021D0201 |
| Certificado UL | cULus certificate OT30-125 |
| Certificado VDE | No certification needed |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 103 mm |
| Embalaje Nivel 1 Largo | 205 mm |
| Embalaje Nivel 1 Alto | 102 mm |
| Embalaje Nivel 1 Peso | 1.1 kg |
| Embalaje Nivel 1 EAN | 6417019391526 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Número E (Finlandia) | 3601405 |
