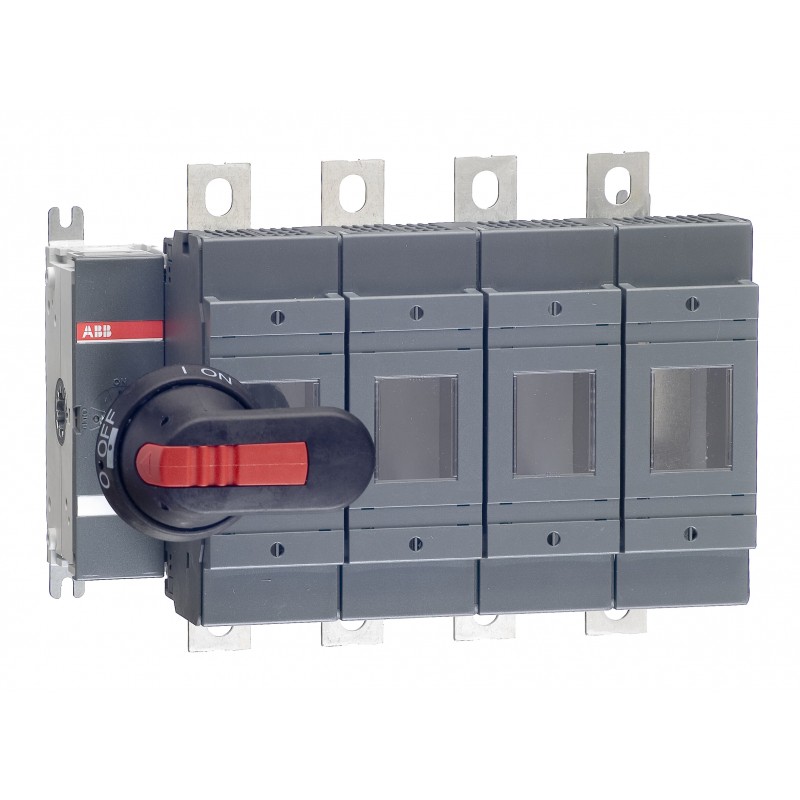

1SCA022726R8620 ABB Interruptor fusible OS250D04FP
1SCA022726R8620
ABB
Interruptor fusible OS250D04FP
OS250D04FP SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 6ddcc20c-a7d3-43da-80a8-4e58ca23835c Finland |
| SCIP simplificado | 6794a9ae-268d-4525-a2cc-8346ed0fe90c Germany |
| 58d605f7-f1b9-46f1-a31d-8a256fdecee4 Poland | |
| 05615592-562c-4412-939e-dee674332a78 Netherlands | |
| 3054d0e7-00f3-4db1-be24-331d6a587987 Germany | |
| d76ea8f2-016c-4d64-b6ac-211f838b0bc5 Germany | |
| aa0f826b-4114-42b4-b294-09c6222193e3 Greece | |
| b01101c8-8b35-47b3-8f2a-cea6edfae0c0 Portugal | |
| 2a490e64-0e8b-4cda-aa68-2ed3cf88e3e6 Norway | |
| 59318adf-f300-48d4-9c4f-1807c127c0be Belgium | |
| 8d9ea4b2-6ecb-4a26-90ff-a4fafbcef953 Sweden | |
| ccc6a16b-0305-4bfb-b660-1c97efaac389 Bulgaria | |
| 9cceb511-e3e1-4c59-be18-2844fc82d388 Croatia | |
| 3a0f058b-0926-4549-8225-5a5cef197641 Czech Republic | |
| 231dd589-5786-44fa-be5d-cdbf7e6a39e4 Poland | |
| cc42a89b-59d3-4f18-9271-fde525cf823c Belgium | |
| e870bb8b-fd6a-4a93-bd04-ddbc06d1f79d Hungary | |
| eeb1f404-bc31-451a-abb1-c94b78f1cb9d Spain | |
| 41be21ba-5d66-40a5-982a-b8c99f87b3e6 Poland | |
| 66c6169c-b07a-4f95-91b7-382a742f4a54 Hungary | |
| 011becc7-43f2-4d61-802b-92708041d430 Estonia | |
| 326e905a-ab63-4d77-8f19-1e6f85787ba3 Germany | |
| ec8c01d3-6fc2-40f9-afb0-f8cbc30052ee Sweden | |
| a890a590-1339-4da8-9046-f6f14c5d33b6 France | |
| 87bc529c-87a2-4e1b-acd0-73f4b89e2cf6 Germany | |
| f48649c4-bfaf-4c19-891a-9747d21a5d52 France | |
| 12381fad-527e-477c-842e-9e3e8e2fb8ad Denmark | |
| 58b85e96-e57e-454a-99ac-79b07a9e3ae9 Italy | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS250D04.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 262 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 4.8 kg |
| 10.6 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Largo | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Alto | 200 mm |
| 7.9 in | |
| Embalaje Nivel 1 Peso | 5.1 kg |
| 11.3 lb | |
| Embalaje Nivel 1 EAN | 6417019235141 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tipo de cuarto polo | Switched - Fusible Pole |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 100 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
