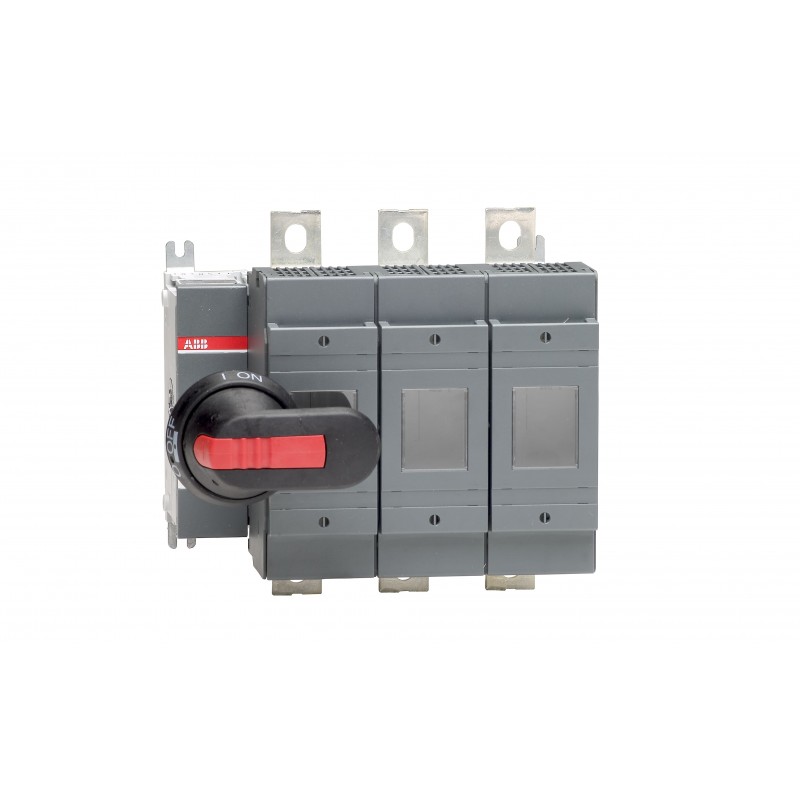

1SCA022719R0090 ABB Interruptor fusible OS250D03P
1SCA022719R0090
ABB
Interruptor fusible OS250D03P
OS250D03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 349f12b1-f73a-4c3f-9870-e596cf255e44 Finland |
| SCIP simplificado | f5a5369d-7f55-440c-bd75-9823e00bc9fd Germany |
| ac2b49b6-ece8-4de5-bc24-e81c261890cd Germany | |
| bb3debfe-bf0f-4a11-9ffe-0ba8d6906c05 Germany | |
| f396d93f-05e3-416c-b8fe-c5962ab3074a Italy | |
| 6edee00c-656d-486b-950c-db466e8b6f47 Germany | |
| 1fb6abf6-075d-40d0-a0b4-166f5adc338e France | |
| a3d8b9e8-9ec7-476f-a0dd-44c02411547c Sweden | |
| 510626ba-ba99-45f0-a40b-2d3291a9a35a Portugal | |
| 92231419-e87f-413e-854a-2925cb8f79f2 Greece | |
| 242d3699-da27-4ded-97dc-b148f65c802d Belgium | |
| b85aa6f0-b8be-4e8e-8c61-0de0629be0ea Norway | |
| 1fda27ce-70e6-43ec-9a66-1d9b4f93d621 Bulgaria | |
| 073d19c2-35aa-4e21-b381-37d9aee94113 Poland | |
| bc9cfed7-817d-49cc-b1b9-fa662567beaa Czech Republic | |
| 73460a83-2ea7-4da3-afdb-0c79b7d338d7 Croatia | |
| 2e2ded25-3032-48ab-b8db-c6ac7de62cad Poland | |
| 5624adb6-abd5-4752-82ce-0d44fc6f4141 Belgium | |
| a9315ffa-412e-4f7c-9da8-61dc544c2343 Spain | |
| af7dbe59-ee85-4561-9de6-0a7144609a4f France | |
| bb84407b-ba94-4342-b47a-ad8f2327ba6b Hungary | |
| 1a5cf291-35ee-409d-bba4-e296dd41cb75 Estonia | |
| fde74474-faa6-438d-810c-8c6ea4d2f2dd Germany | |
| beb20d9f-e8e8-42fe-8076-ea6bc9806687 Hungary | |
| 63eecfcd-d91e-4b85-99f4-101f8937a2e6 Sweden | |
| c6dfcefc-913c-4e86-b7a9-28eddb664304 Poland | |
| b0ee14d5-df2f-4963-93ec-7de7a597d68b Netherlands | |
| 426a94ef-082c-4091-9b5f-ac1236268d78 Denmark | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS250D03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 208 mm |
| Alto del producto | 193 mm |
| Largo del product | 154 mm |
| Peso del product | 4.1 kg |
| 9 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.4 kg |
| 9.7 lb | |
| Embalaje Nivel 1 EAN | 6417019230580 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 80 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661202 |
| Número E (Noruega) | 1682610 |
| Número E (Suecia) | 3172070 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS250D03P - ABB - OS250D03P - 1SCA022719R0090 | 89 Kbytes |
|
| OS250D03P 1SCA022719R0090 ABB Interruptor fusible OS250D03P | 64 Kbytes |
|
