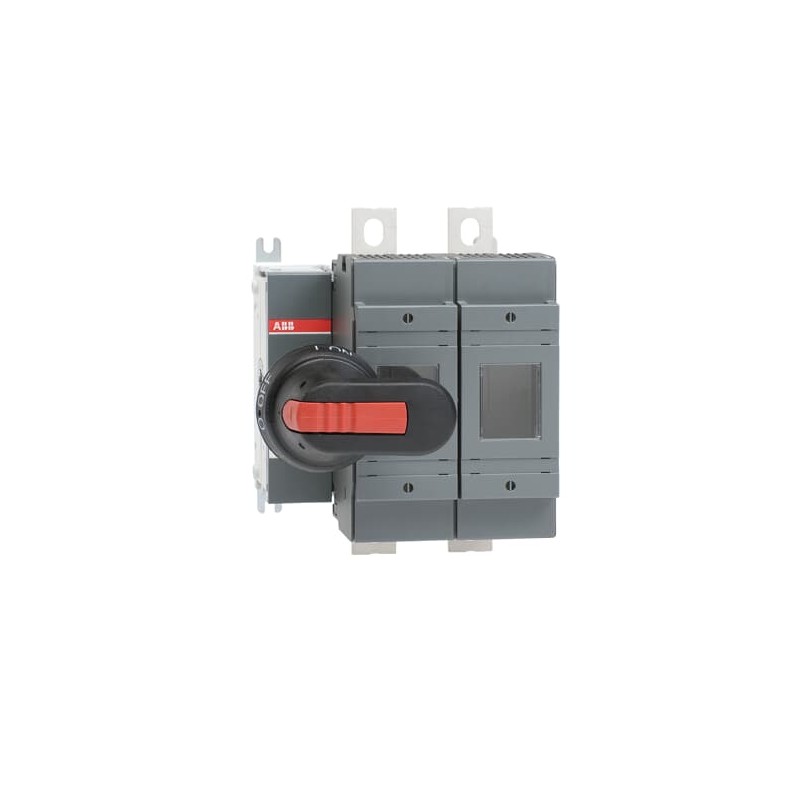

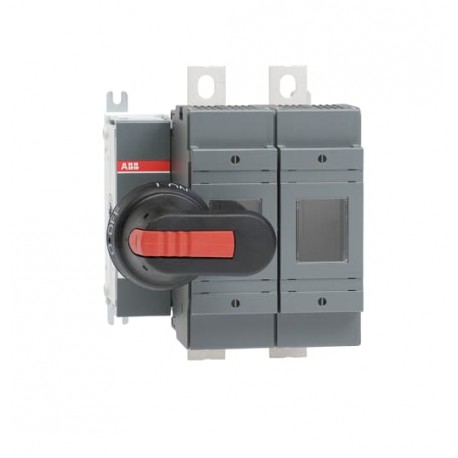

1SCA022760R0170 ABB Interruptor fusible OS250D02P
1SCA022760R0170
ABB
Interruptor fusible OS250D02P
OS250D02P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | df1b864c-bd3f-4494-b6f3-b301f15f0971 Finland |
| SCIP simplificado | 305dd811-294d-43c4-a265-d43bf02ef178 Germany |
| 851f4ec1-4901-40f2-a281-6b504bd82bc5 Portugal | |
| 75138c0f-1dde-41c9-b712-c67830255fac Greece | |
| c454419d-6354-487a-98a4-0a3bc429729f Belgium | |
| 73b66464-f7c7-4970-a5ea-80eb5438bca1 Norway | |
| 1ff89285-60e2-4c8d-855b-072cbaa7cb2a Sweden | |
| 1439370d-143b-4d34-b6ec-f1f0949140cd Bulgaria | |
| 5b81c696-424c-4a16-bfb6-8d3ba35073d2 Croatia | |
| 257fa147-5a1a-414d-aeae-8ed4d819e27b Poland | |
| 67a67e91-4913-4ed4-9370-3a14267f5e9b Hungary | |
| be5919aa-08d7-498f-8ca9-1d71bfb7666c Germany | |
| 0ae85a29-5852-4146-a7f9-8cdc6bec0ae9 Poland | |
| d77abc44-23d9-47ed-91bf-5cc282c37889 Estonia | |
| 24267bc8-9e78-43f6-91ff-8e8b9f3c3256 Belgium | |
| 6abbcba9-0182-4757-8a2e-70bb7f24dbcd Hungary | |
| de84a81c-ab31-4a7d-93bd-8f0bb7454362 Spain | |
| b895e577-52fd-4bda-a525-c8aeb8a56ca3 Sweden | |
| bc8c83b0-5098-4e4a-8bf4-37d6835ca096 France | |
| a2055921-15ef-4ac8-87a1-dc25f1c66eac Czech Republic | |
| 8a03a425-37ab-4566-9f2e-5043fdfcc9bd France | |
| 1552c617-375c-430a-9dce-de22b9d5476c Denmark | |
| 35fc83e4-f9ef-4d1e-ad37-cac1e9d4cb6c Germany | |
| 7cd9ce7a-f11b-41d5-a807-bc4c8fd2c855 Germany | |
| 278f6919-db68-4446-82fc-d8e892af5ca3 Italy | |
| 3f3ffd9d-ac90-4b68-91f7-ff02185e7059 Poland | |
| 4c77d057-e23e-478f-8b8e-20818154c241 Netherlands | |
| 66e05dc2-cd70-47ff-afa2-484436c1f297 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | os250_d_b_02.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 154 mm |
| Alto del producto | 199 mm |
| Largo del product | 154 mm |
| Peso del product | 2.5 kg |
| 5.5 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 2.8 kg |
| 6.2 lb | |
| Embalaje Nivel 1 EAN | 6417019247632 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (690 V) 100 kA |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 02 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311095D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 250 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 2 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS250D02P - ABB - OS250D02P - 1SCA022760R0170 | 89 Kbytes |
|
| OS250D02P 1SCA022760R0170 ABB Interruptor fusible OS250D02P | 60 Kbytes |
|
