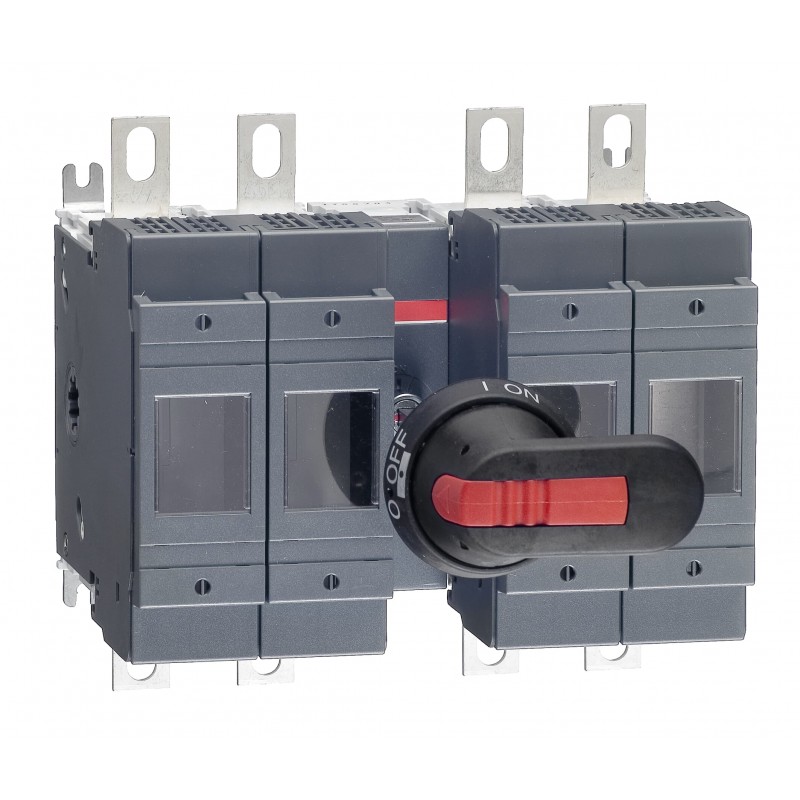

1SCA022721R3130 ABB Interruptor fusible OS200D22N2P
1SCA022721R3130
ABB
Interruptor fusible OS200D22N2P
OS200D22N2P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 215372c1-2e5e-4e3b-b91d-cf9e7edaf3eb Finland |
| SCIP simplificado | 33a6fb2f-50c8-48b4-8a06-9d6886732514 Germany |
| 18f041af-b9cf-4c0c-9f81-38d065cc18e2 Poland | |
| dedea291-47d4-4feb-8da6-1cbee179d143 Netherlands | |
| e97ee459-86c8-4d4e-bf91-b82d08ebc8ce Belgium | |
| 732a2681-5403-4f7e-a8e7-7b23087e3dd9 France | |
| 438481ea-f0b0-4bb4-b7e1-1b9e616c4abc Germany | |
| 095ee38e-370c-46ea-ad36-d374aa268668 Sweden | |
| a71c426f-aced-4d41-bf39-4756e1e5696b Hungary | |
| 70543507-b1a8-44d9-bf3e-8d90f5c4f029 Estonia | |
| 2051734f-5bd6-4696-9752-51376e1e27aa Greece | |
| 780b8b1e-d58a-4e14-9573-bbb83c4409e5 Portugal | |
| f1cf2123-4c79-467f-9cce-1f03fb23884d Belgium | |
| fde590f6-9aae-4858-9996-125dbeea5033 Croatia | |
| 02d5c390-0866-4546-8917-c9eda0fa400e Poland | |
| 4eff503f-6bba-47f0-b63c-2e91b2022bcc Spain | |
| 5d0c4f3f-293b-4420-86c6-627e6330d42a Bulgaria | |
| 862b4a37-30a0-4500-ad4f-18d7ba79bfd1 Poland | |
| a9ad34d3-9f34-4131-bdae-23efa042d85e Sweden | |
| a6a0c5cd-6a4f-4bc9-a1c3-f898b2ec7e09 Czech Republic | |
| 34dd3171-ac97-43e7-a88d-2135c129dbc1 France | |
| 553feaa2-7c68-4ad7-87c3-7ff773d6a7b3 Hungary | |
| b713cc67-bd60-43eb-b41e-ce7bcd46443f Denmark | |
| 5a4de274-8bf5-45b4-abc1-15fab9837d38 Germany | |
| a120c300-1a38-4d7a-8946-440baaca7092 Germany | |
| bce8fec9-7c60-41e7-9592-b5cde4904b22 Germany | |
| 78539cda-9312-4083-9b41-ef789ef09634 Norway | |
| 4ee494ca-5006-474e-8554-e16edbec1052 Italy | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D22.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 220 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 4 kg |
| 8.8 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.3 kg |
| 9.4 lb | |
| Embalaje Nivel 1 EAN | 6417019231716 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - With Solid Link |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 22 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661138 |
| Número E (Noruega) | 1682603 |
