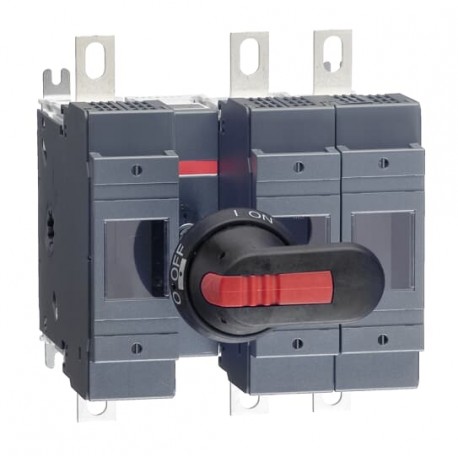

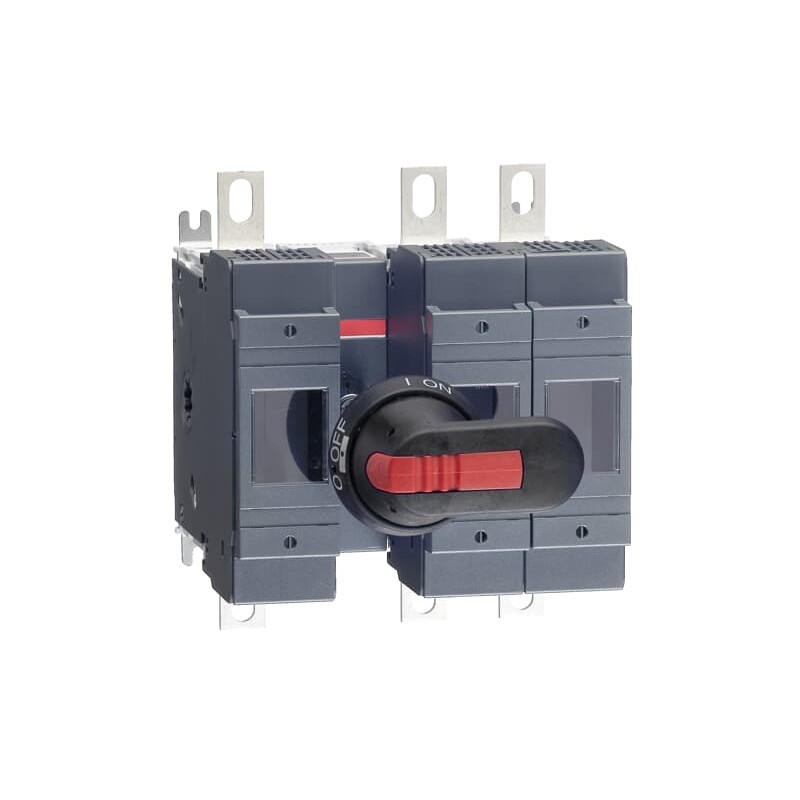

1SCA022721R3050 ABB Interruptor fusible OS200D12P
1SCA022721R3050
ABB
Interruptor fusible OS200D12P
OS200D12P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 74aeb806-b7f9-4886-ada3-e06ab7b3ff0d Finland |
| SCIP simplificado | 7a682a82-8ae6-4303-a350-1ae29d26e74a Germany |
| 7f947406-42ce-4a12-ac3c-ad5404aca31d France | |
| dfbf644b-42aa-4d9a-8fdf-90cbde8e5be4 Germany | |
| b5c6418f-526e-406b-915a-0cbfc5477d34 Sweden | |
| 7d08c901-1a70-42da-a2df-caffb2c6e844 Poland | |
| b629addb-c146-43ff-9cec-7b18efc2a9f3 Hungary | |
| 4e01ca7e-3e6c-49d4-8a99-7ba27479fa9f Portugal | |
| fcf14a5a-d3cc-49f7-8918-9440b3484305 Estonia | |
| e8fff917-a4cb-45dd-890c-2393d8b489e9 Greece | |
| beeeed93-301c-4389-93d5-536433c8da44 Norway | |
| 54859c7b-206e-46a3-9003-c3ae1f193471 Belgium | |
| 7e0c0f05-0c91-4771-85bb-54fda9f33ce1 Croatia | |
| 71adf8bb-342d-45e1-ab84-e72dfcb42d3c Czech Republic | |
| 4862bc39-ca10-431c-bde3-da53f83e5b72 Poland | |
| 92c82966-352b-49b0-a85e-d9ad29248f9f Bulgaria | |
| 2387c710-4a89-44ea-bd97-1197991fa228 Hungary | |
| 69be7dbe-e028-4fbb-afe8-96db75058798 Spain | |
| b26fb692-3ec4-455b-b761-bc52b9113d5b France | |
| 26c2a931-a094-4bc1-8855-f2195c58ef18 Germany | |
| 775494a1-438a-4981-aa02-1066ce8265f1 Denmark | |
| 20b03d4b-2306-4d7e-bd60-023d25f11ae6 Poland | |
| de233adb-23f0-40ba-b4d3-d3dc8cf7849b Italy | |
| 90f4d1ae-1aad-4f09-b09a-e01fb2dc98f7 Germany | |
| 9bcfbc43-69ad-4808-81b2-15e68fec2f94 Netherlands | |
| 2557470c-075b-4dad-8a59-ee9ff421ccce Belgium | |
| 3b96bb04-bc83-4378-8561-b6f522236eb9 Germany | |
| 2b5d9ac9-fb3d-42e1-b9f3-72a424f375d0 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D12.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 177 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 3.1 kg |
| 6.7 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.3 kg |
| 7.4 lb | |
| Embalaje Nivel 1 EAN | 6417019231709 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 12 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661130 |
| Número E (Noruega) | 1682602 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Parte frontal |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS200D12P - ABB - OS200D12P - 1SCA022721R3050 | 91 Kbytes |
|
| OS200D12P 1SCA022721R3050 ABB Interruptor fusible OS200D12P | 73 Kbytes |
|
