Ver más grande

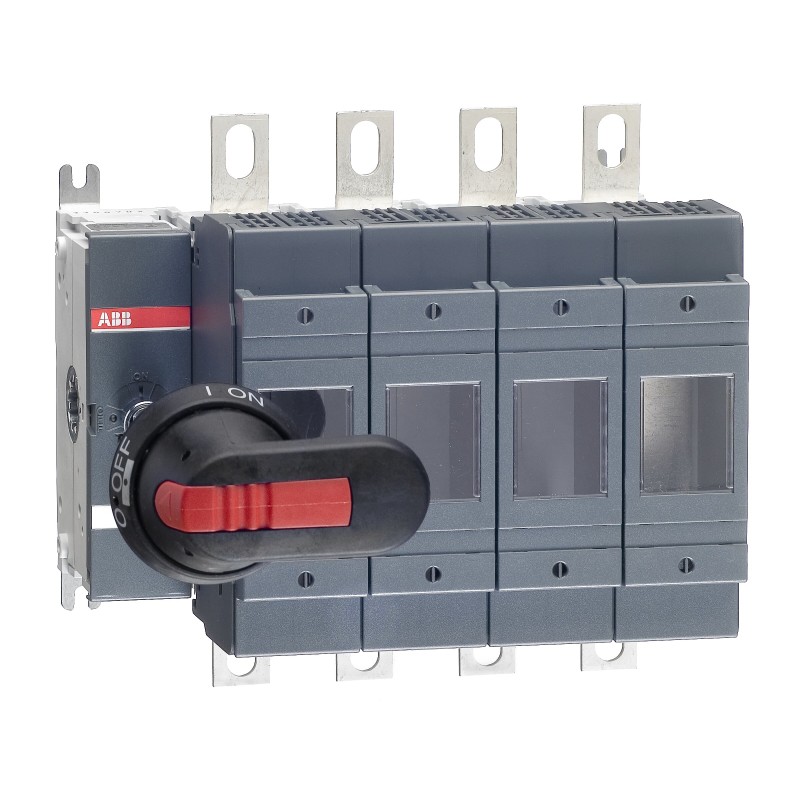

1SCA022709R9680 ABB Interruptor fusible OS200D04N2P
1SCA022709R9680
ABB
Interruptor fusible OS200D04N2P
OS200D04N2P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 56b4cb91-d7ee-4b2e-a4e0-f78d31cb04a4 Finland |
| SCIP simplificado | c8fba41f-ba43-402d-9a8f-86386bc7b6ca Germany |
| 1fc3e6c8-8e23-441a-8626-dcfb51735d5a Greece | |
| 7f3874ba-31ba-4038-a934-d6a1a8e86dba Estonia | |
| 7f353881-f496-4693-973d-921e9c946d99 Hungary | |
| e36f3fb9-9eab-406f-bd67-5c92a3c4185c Norway | |
| 65484dc3-bd0b-4e3d-a2af-9cf05a704db1 Italy | |
| 35fdf419-de3d-40b5-af57-0fada604b246 Bulgaria | |
| b26cdac8-f5ca-419a-9828-13493e5fc6ce Czech Republic | |
| 919fe82c-2f48-44e4-8a92-be6a03959f56 Poland | |
| d88c68b7-8601-4c5e-9490-700aefcb4a8b Croatia | |
| cc8c955a-c77d-49f0-9733-80a0b9b3fc7f Poland | |
| 2902b0cc-3c59-4f70-b203-434433b2dec0 Sweden | |
| 745c9f06-8c79-48dc-8d3d-8be29f4981eb France | |
| a894a999-46a3-41f9-91f7-e2fbe00fd254 Poland | |
| 70f803fa-dc1e-4990-8552-670f8b262161 Portugal | |
| ab9cef56-b782-4f33-8e0d-b333760270e4 Hungary | |
| 21dacdd8-d6b9-428b-b00b-c824e21f0b46 France | |
| 72f63b72-3e70-4356-bf0b-f569fef812b4 Denmark | |
| 6bc0db5d-97ab-4467-b711-815e68e2c684 Germany | |
| 19a092de-2097-44af-9037-88ad2f711dcd Germany | |
| 2e8605ca-c018-44cc-9a49-804e00b89ca9 Belgium | |
| dc276c04-22e1-46bf-9bc5-b8bec8cc873d Germany | |
| 47131b00-4dbb-4917-b389-18c9a8af132d Netherlands | |
| c0aa2068-a55a-47b2-be56-b617102d6c68 Spain | |
| 4f462b1b-3e50-46ee-bea2-905ee44c5b1b Belgium | |
| c9a0f003-b774-4e46-93c0-faa9b431a54d Germany | |
| 0b143457-f92e-4722-b0a1-292acbdd8963 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D04.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 220 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 4 kg |
| 8.8 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.3 kg |
| 9.4 lb | |
| Embalaje Nivel 1 EAN | 6417019225890 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - With Solid Link |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661110 |
| Número E (Noruega) | 1682601 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 4 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS200D04N2P - ABB - OS200D04N2P - 1SCA022709R9680 | 91 Kbytes |
|
| OS200D04N2P 1SCA022709R9680 ABB Interruptor fusible OS200D04N2P | 83 Kbytes |
|
