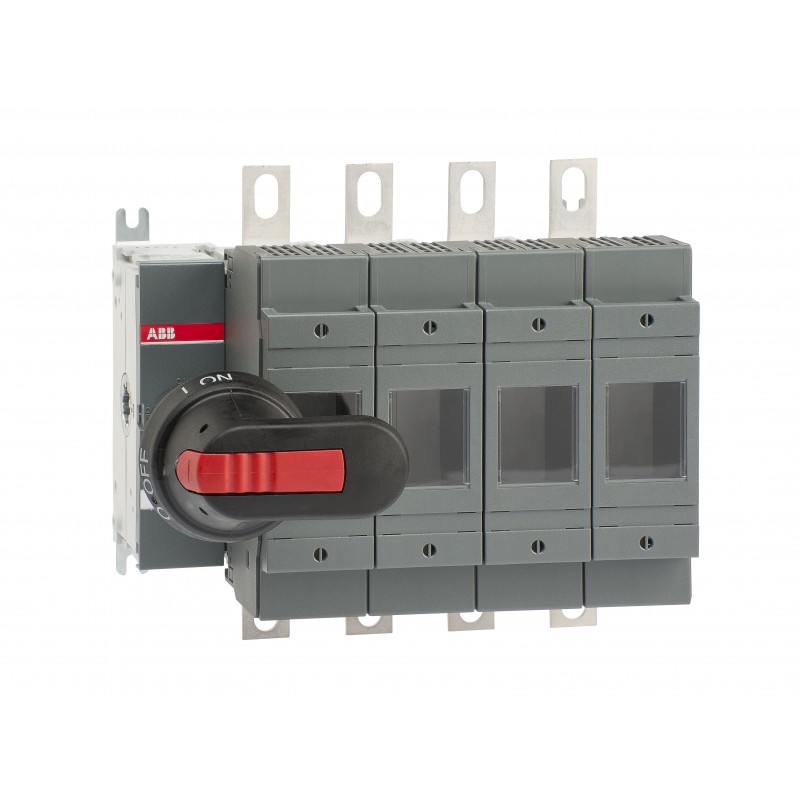

1SCA022725R4750 ABB Interruptor fusible OS200D04FP
1SCA022725R4750
ABB
Interruptor fusible OS200D04FP
OS200D04FP SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | f4c5acde-f3b6-451f-b33d-a32a5dcc4ddb Finland |
| SCIP simplificado | 2e9db4f9-a184-442d-ab16-4a5f659c1404 Germany |
| 263fbe3b-63e0-4dd5-9384-059ddf62a2e0 Norway | |
| 07e281be-cf89-4521-a8a6-e897ebf5c0d3 Bulgaria | |
| d9a636c2-7d17-40d3-bb87-912e7a6e7944 Sweden | |
| f9371a61-3d2c-495a-9cd9-31f7305f92d2 Czech Republic | |
| b442d5df-0d23-41c2-a70e-6afa9673fe5f Poland | |
| 539a9728-f8e2-4f15-b6b0-b4f1f86464ed Croatia | |
| 6c473b00-ba7b-4171-a6b4-b2d67ad793f2 Portugal | |
| 42ada928-660f-4d0c-a4a2-7ae1555f27fb Greece | |
| 1b793804-a2cb-49b1-9d19-29d103cb3e6f Estonia | |
| f64609b8-2019-4f1f-9405-aeaa2e2da6b5 Hungary | |
| 8bef453e-2cd4-40e9-9345-8583ca9fe793 Germany | |
| 8ad49f2f-b66d-419c-9b26-98dccb100112 Poland | |
| 03ff0516-3cfd-439b-bf9e-4a8c6da7b213 France | |
| 9e3b1ce0-a81e-4827-9cd3-f3d5578d34e3 Spain | |
| 5653117a-d7ca-49d3-ab32-4ed4b12cce71 Belgium | |
| 1133b03e-1c31-4fc4-b24d-dc8c4dd361ac Hungary | |
| 98a189ec-a792-4829-a0a1-9e783892b596 France | |
| 0f54a925-d4c4-4c2c-a179-2a3c7cb32dd4 Germany | |
| 3f8683e4-8f8c-43a0-a6e1-faf36f32bf84 Germany | |
| 1475f880-afa4-4973-a327-796a19c2ef50 Denmark | |
| 4d916069-c713-4007-8f17-ab4b7b3e9eb9 Germany | |
| ad47a638-3cc6-419d-994e-03a40bb5798b Italy | |
| 0d094184-078f-48c0-af93-e0c70e25399f Belgium | |
| d69b84cb-ff55-4af5-bced-7f2215c2f841 Poland | |
| 96a8ab62-71f4-4c63-8401-7d2b3c7b1be9 Netherlands | |
| 7533bf70-6930-40c1-804a-c51bdcc2d762 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D04.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 220 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 4 kg |
| 8.8 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.3 kg |
| 9.5 lb | |
| Embalaje Nivel 1 EAN | 6417019233925 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tipo de cuarto polo | Switched - Fusible Pole |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
