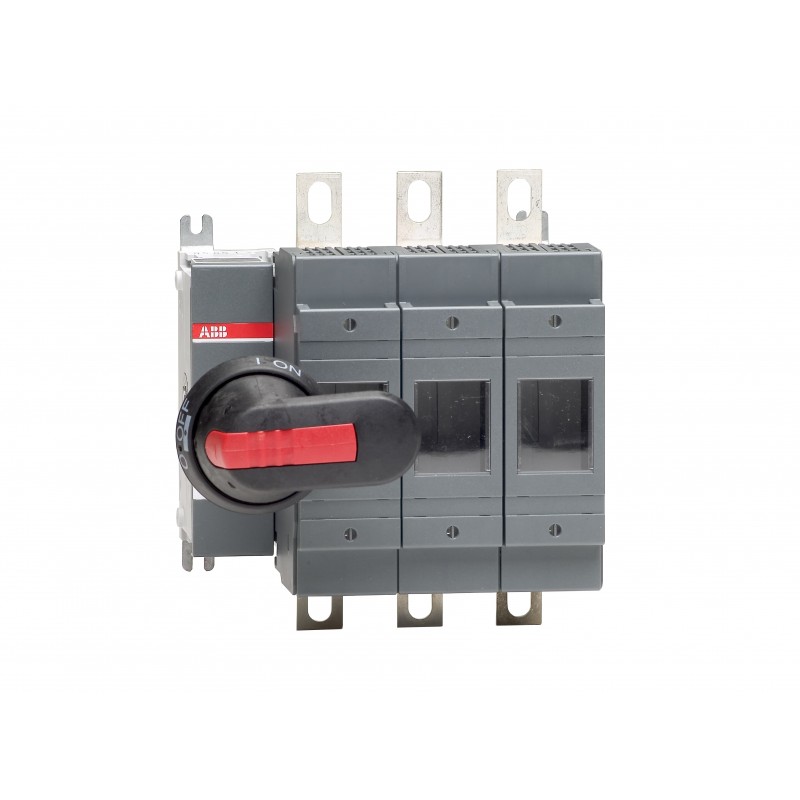

1SCA022709R9500 ABB Interruptor fusible OS200D03P
1SCA022709R9500
ABB
Interruptor fusible OS200D03P
OS200D03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | a3d4f3eb-d914-46b4-a8d0-769c5d20c8ed Finland |
| SCIP simplificado | 300b142a-ee5e-4644-a854-bcba4304c12a Germany |
| 5f5048d5-d42a-41ab-9e91-0e20342ccc48 Netherlands | |
| 733f4326-40c9-498b-988e-80b4fa94dfb8 Italy | |
| 92abc5eb-c17f-4453-9192-3efc3483e372 France | |
| d2dc0bb8-694a-42fb-844a-db5fd888030e Sweden | |
| 7d306941-8da2-47dc-ac7b-5db1943cf9d4 Poland | |
| 95dfa2fa-9eef-43ee-865d-a6bc2c52acd0 Norway | |
| d6fcbf37-7044-4894-a25c-e0201cb19202 Germany | |
| 04705c4b-f2b0-4cef-8ad2-5af5882875ab Hungary | |
| b71bf9a7-7df6-4f8c-a264-728ffc95067c Poland | |
| 953c605b-c40d-435b-bb51-fe1ed9b78153 Sweden | |
| 4d36da28-b7a4-41cf-a942-49e3c8348e33 Bulgaria | |
| 581cecc8-64a1-4191-bbf4-d3961dba0406 Czech Republic | |
| 38df1a23-7623-434e-b876-5266969ffbe6 Croatia | |
| ae698092-4ca8-434c-9841-22887d8198f3 Greece | |
| 4e5434d9-1f19-4cbb-a91d-d6ec15bee154 Portugal | |
| f4611c43-23ad-4933-a313-2843c042b366 Estonia | |
| 8a1f34f9-f8d7-45e8-9927-f339e810a2fb Spain | |
| 5ba372ff-8719-4991-85d0-7e86c27d249d Belgium | |
| 69154baf-4f1f-44fd-a669-29ea1e49b73e Hungary | |
| baa93e0f-e52e-435e-8b89-ca0a2417c79d France | |
| daa4db78-9076-43d1-83aa-e23aa23264da Denmark | |
| d839ada8-a8e4-44d0-9a99-2cc0c1ce6de2 Germany | |
| 247fa4f8-2927-43fb-ab15-49d48c5c8669 Germany | |
| bc8be798-c4e5-4002-9f3e-b807becf2670 Germany | |
| 1fb71b62-2a98-435f-9807-8d36e6520444 Belgium | |
| 198440e7-2b52-4425-9210-679fa54b7a0d Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 177 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 3.1 kg |
| 6.7 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.3 kg |
| 7.4 lb | |
| Embalaje Nivel 1 EAN | 6417019225883 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661102 |
| Número E (Suecia) | 3172060 |
