Ver más grande

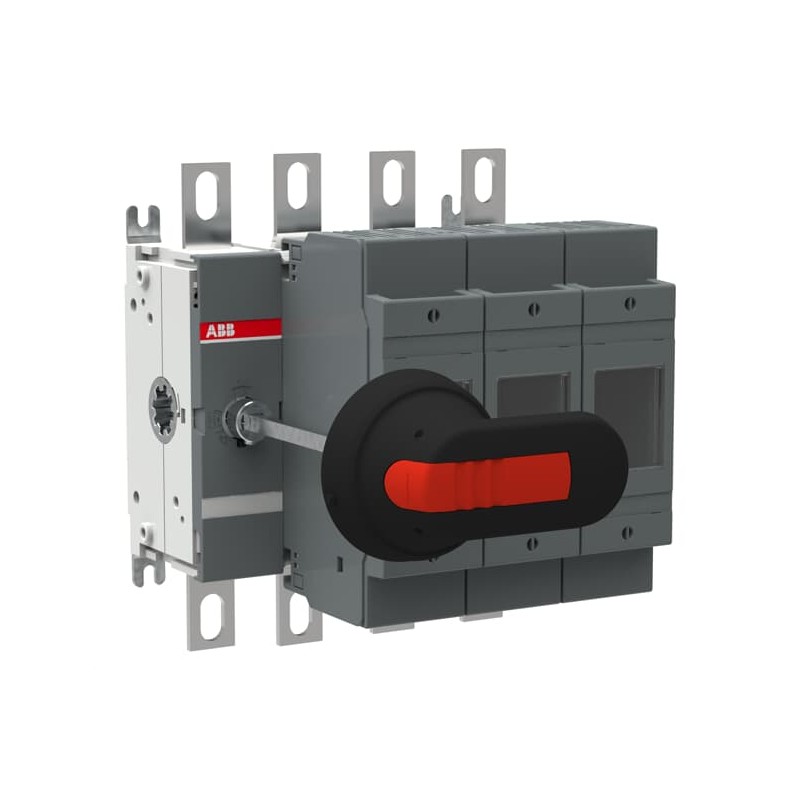

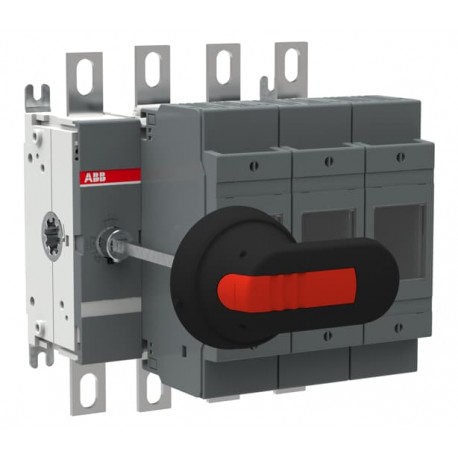

1SCA022749R8710 ABB Interruptor fusible OS200D03N3P
1SCA022749R8710
ABB
Interruptor fusible OS200D03N3P
OS200D03N3P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | f424c3b1-6c37-4b61-bedc-3655193e733b Finland |
| SCIP simplificado | 27e93d6a-4928-465f-aaf7-87e1be05d30c Germany |
| 73d20783-f121-402e-9fde-a2c535db21e1 Poland | |
| b4a49718-530c-43a1-94ef-bbda2a386c51 Italy | |
| 418bb232-db91-4fc7-8abd-55e2079c56e6 Belgium | |
| 6cda843f-558f-40d9-991e-5bca07f1c08c Poland | |
| f9f540e8-7835-4a4e-aa30-4cdc8b44435d Netherlands | |
| 430a5bd1-573c-4821-9381-3ca3764786ec Germany | |
| 81ecfde3-e36e-4566-833e-00bea9a0ee3c Sweden | |
| da1bec07-69d7-4a96-a858-2d6d31a12701 Portugal | |
| 1c85b1fd-a21c-44e4-b121-a69555cf54ae Greece | |
| 3b9349a2-3c1e-4a3a-8945-a9d008e1510c Estonia | |
| 68640b34-8fd4-4292-baa2-cbe4daf421d7 Bulgaria | |
| f93e1830-d3e4-4721-8bae-723a223ef403 Sweden | |
| 6795d786-7674-409c-ba5f-cae5359628bd Hungary | |
| 7a38ec4f-e6a5-42d4-91a6-b995b9cebf68 Poland | |
| 5e0efbd5-ac76-4eb3-b2fe-b90ba23d8904 Norway | |
| 5423c369-63af-43cd-b9f5-0dbdce8303f0 Croatia | |
| 5e7dd334-6561-4602-a279-7a47de8e8b90 France | |
| 337f8a77-6fc2-4b23-9c22-09b7cd1e3cf8 Czech Republic | |
| 37306ea4-ed2b-4a34-aa7c-b37e7bf67baf Belgium | |
| 2c4c789a-0f55-4fda-8844-509d80b663d8 Hungary | |
| e6a458ee-74ee-4db4-91a1-f1fb80c87256 Spain | |
| e45edc73-2673-48fe-8438-d4b641e8f008 France | |
| b051e140-1f17-456c-b5d9-e2db8945122b Germany | |
| 527bd644-9a50-4168-ad69-3da774dceefa Denmark | |
| 31842083-dd13-4f66-bb24-ff3f2847df42 Germany | |
| d33b7845-3189-459a-9ce8-dbcf2cbf9922 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200D03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 177 mm |
| Alto del producto | 199 mm |
| Largo del product | 191 mm |
| Peso del product | 3.05 kg |
| 6.72 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 210 mm |
| 8.27 in | |
| Embalaje Nivel 1 Largo | 236 mm |
| 9.29 in | |
| Embalaje Nivel 1 Alto | 163 mm |
| 6.42 in | |
| Embalaje Nivel 1 Peso | 3.4 kg |
| 7.5 lb | |
| Embalaje Nivel 1 EAN | 6417019243559 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tipo de cuarto polo | Detachable Neutral Link Integrated Into the Mechanism |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Funciones especiales | Detachable Neutral |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor fusible OS200D03N3P - ABB - OS200D03N3P - 1SCA022749R8710 | 92 Kbytes |
|
| OS200D03N3P 1SCA022749R8710 ABB Interruptor fusible OS200D03N3P | 76 Kbytes |
|
