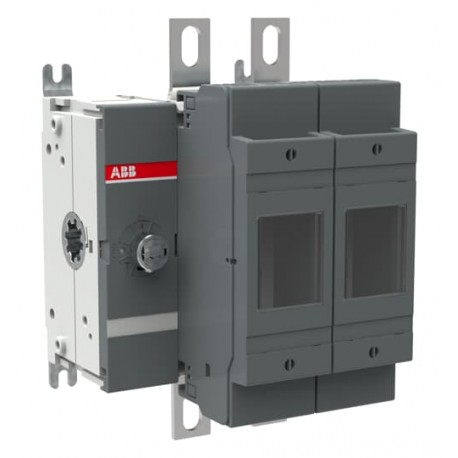

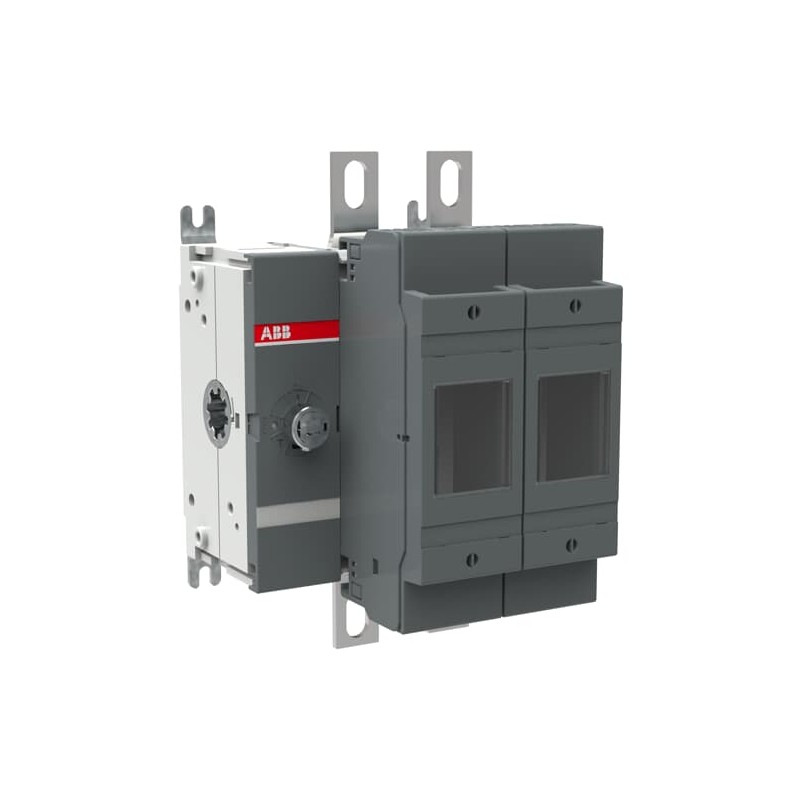

1SCA022759R9220 ABB Interruptor fusible OS200D02P
1SCA022759R9220
ABB
Interruptor fusible OS200D02P
OS200D02P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 7614d050-423c-417a-87bf-8edc46edaa29 Finland |
| SCIP simplificado | 78db13fd-b98b-4686-9bf8-ab5186302b24 Germany |
| a7f02977-e1d7-4026-b765-137244e1b47b Norway | |
| 7da4233a-29cc-448b-974f-0ca50decd5a8 Germany | |
| 1f641dc3-0d5a-4660-ab36-cf4fc47e14f1 Spain | |
| 06f4857c-4a45-4875-9e5c-611b546d1a5f Belgium | |
| 1c941897-38f1-4fb8-a849-8a7de2d18e86 Poland | |
| 885a546a-9654-435e-9aeb-7e4d29b840fd France | |
| 748d0110-207f-4c49-bfdf-dbd4376778f2 Poland | |
| 3e47b0c9-a39f-4db3-a551-86f2b9a63315 Greece | |
| f8e55b51-2c90-4352-bc4a-0eb08ea2df35 Sweden | |
| 8bf9442f-96ee-4f29-b530-fc189c3add42 Bulgaria | |
| 938e2816-069d-4f00-8472-0c8c0d7d9305 Croatia | |
| 38d8b044-a26f-48c1-bd3d-79dfe70c5258 Czech Republic | |
| 21703a6b-fad6-48b0-8eca-204a6854797e Portugal | |
| 7c855cb4-e210-4df2-8105-47a3e2c27f30 Hungary | |
| 6d6f0ab4-6903-47eb-8e86-d808acd7554a Estonia | |
| d32df88d-e789-418d-a337-327a3c84f819 Netherlands | |
| 881ca7ec-2cb4-48ff-ba53-2e5eb75385b9 Sweden | |
| 66e02602-1dc4-4151-bcfe-0af02efd9eff Germany | |
| fc92eb14-e758-4667-8b74-6671d9598c9b Germany | |
| 5ef502ff-3199-490a-8d6d-8576895f64af France | |
| 052fbcc9-eede-4eb1-a0ce-005141a6d7e0 Hungary | |
| 27ac43fd-8841-46fc-9354-808a2dbe5c88 Belgium | |
| 97afa0a2-19f2-455f-a2f4-46bc3b3416f6 Poland | |
| 121b67c0-15b0-44d5-a366-9e454955beea Italy | |
| 2ca29d7c-99f0-4083-aaf8-51166a17f8d8 Germany | |
| 9169efe3-72ab-4f85-a6bf-ea43f62f6f08 Denmark | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | os200d02.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 133 mm |
| Alto del producto | 199 mm |
| Largo del product | 149 mm |
| Peso del product | 2.4 kg |
| 5.3 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 2.7 kg |
| 6 lb | |
| Embalaje Nivel 1 EAN | 6417019247540 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH0 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 02 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 2 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
