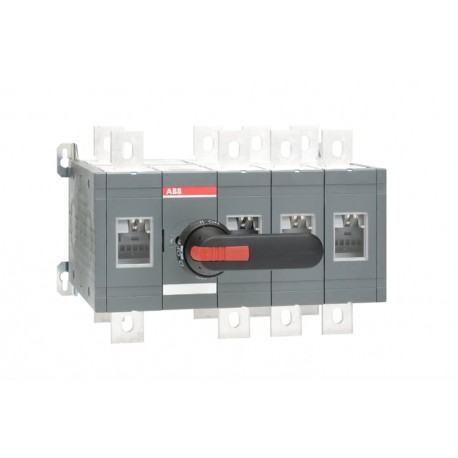

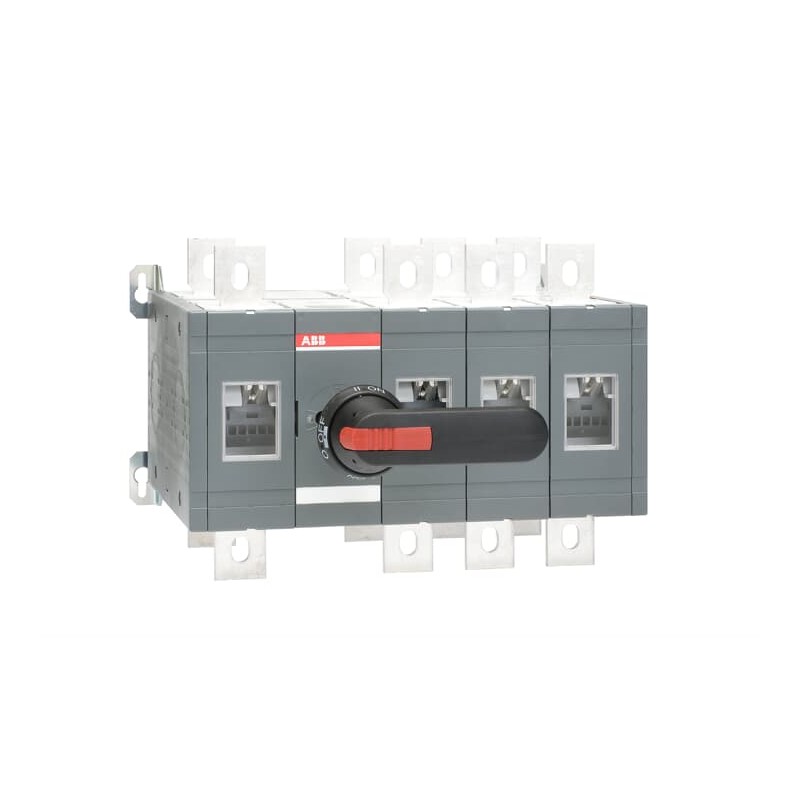

1SCA022785R9070 ABB Interruptor conmutador OT630E13CP
1SCA022785R9070
ABB
Interruptor conmutador OT630E13CP
OT630E13CP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT_C
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland (FI) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Dimensiones | |
| Ancho del product | 376 mm |
| 14.8 in | |
| Alto del producto | 250 mm |
| 9.84 in | |
| Largo del product | 280 mm |
| 11.02 in | |
| Peso del product | 18.51 kg |
| 40.81 lb | |
| Technical | |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 800 A |
| (500 V) 800 A | |
| (690 V) 800 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 630 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 630 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 355 kW |
| (500 V) 400 kW | |
| (690 V) 630 kW | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 630 A |
| Corriente térmica convencional (Ithe) | Fully Enclosed 630 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 20 kiloampere rms |
| Pérdida de potencia | 25 W |
| Grado de contaminación | 3 |
| Color del asa | Black |
| Tipo de asa | Handle and shaft included |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Mecanismo de funcionamiento de los interruptores | Mechanism Between the Poles |
| 13 (Between the Poles) | |
| Distancia entre fases | Standard |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Modo de funcionamiento | Front operated |
| Tipo de montaje | Base mounting |
| Número de polos | 4 |
| Grado de protección | Front IP20 |
| Anchura de los terminales | 40 mm |
| Par de apriete | acc. IEC 60947-1 50 ... 75 N·m |
| Tipo de transición | Open |
| Technical UL/CSA | |
| Amperaje UL/CSA | 630 A |
| Par de apriete | acc. IEC 60947-1 50 ... 75 N·m |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Información medioambiental | 1SCC303050D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303008D2703 |
| Certificado DNV | 1SCC303138D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 310 mm |
| 12.2 in | |
| Embalaje Nivel 1 Largo | 560 mm |
| 22.05 in | |
| Embalaje Nivel 1 Alto | 330 mm |
| 12.99 in | |
| Embalaje Nivel 1 Peso | 21.65 kg |
| 47.73 lb | |
| Embalaje Nivel 1 EAN | 6417019256177 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Número E (Finlandia) | 3641539 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 630 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 800 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 355 kW |
| Poder de corte a 400 V (EF009166) | 355 kW |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor conmutador OT630E13CP - ABB - OT630E13CP - 1SCA022785R9070 | 88 Kbytes |
|
| OT630E13CP 1SCA022785R9070 ABB Interruptor conmutador OT630E13CP | 66 Kbytes |
|
