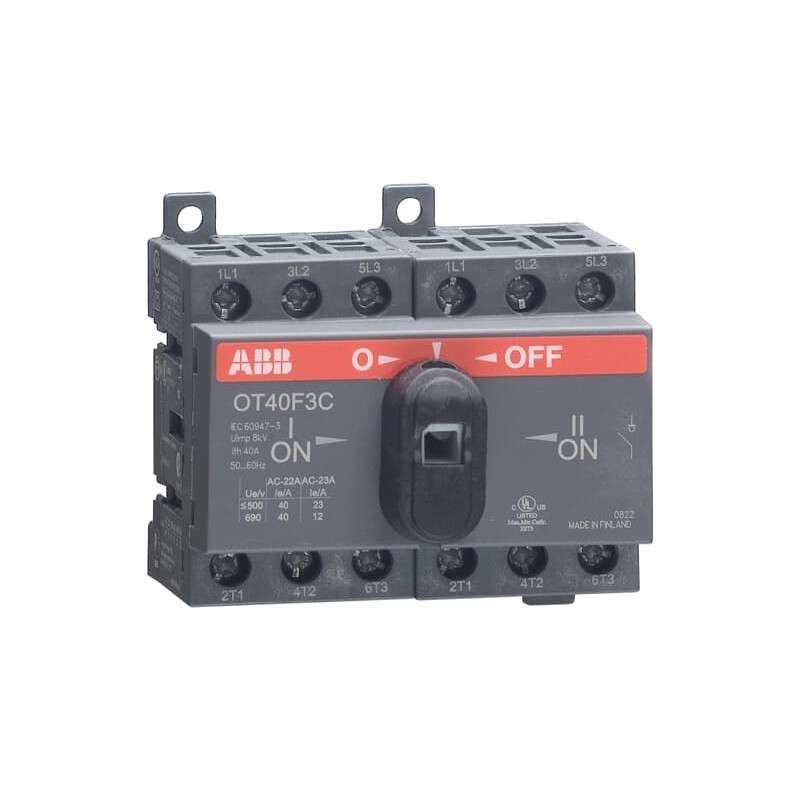

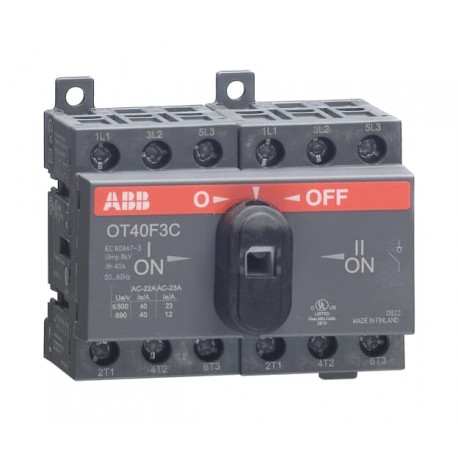

1SCA104913R1001 ABB Interruptor conmutador OT40F3C
1SCA104913R1001
ABB
Interruptor conmutador OT40F3C
OT40F3C CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT_C
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 1SCC301272D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC301054M0006 |
| Declaración Ambiental de Producto - EPD | 1SCC301272D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 70 mm |
| 2.76 in | |
| Alto del producto | 68 mm |
| 2.68 in | |
| Largo del product | 68 mm |
| 2.68 in | |
| Peso del product | 0.25 kg |
| 0.55 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 80 mm |
| 3.15 in | |
| Embalaje Nivel 1 Largo | 108 mm |
| 4.25 in | |
| Embalaje Nivel 1 Alto | 79 mm |
| 3.11 in | |
| Embalaje Nivel 1 Peso | 0.25 kg |
| 0.55 lb | |
| Embalaje Nivel 1 EAN | 6417019390536 |
| Técnica | |
| Sección del cable | 0.75 ... 10 mm² |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 40 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 40 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft not included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.6 W |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 23 A |
| (500 V) 23 A | |
| (690 V) 12 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 11 kW |
| (500 V) 11 kW | |
| (690 V) 11 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.5 kiloampere rms |
| Normas | UL 98 / IEC60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Tipo de transición | Open |
| Técnica UL/CSA | |
| Potencia nominal UL/CSA | (acc. to UL 200 V) 10 Hp |
| (acc. to UL 208 V) 10 Hp | |
| (acc. to UL 240 V) 10 Hp | |
| (acc. to UL 480 V) 20 Hp | |
| (acc. to UL 600 V) 25 Hp | |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303019D2702 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3601440 |
| Número E (Noruega) | 4363552 |
| Número E (Suecia) | 3171262 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 750 V |
| Tensión nominal de funcionamiento (EF001435) | 750 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 23 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 40 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 0.5 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 11 kW |
| Poder de corte a 400 V (EF009166) | 11 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Otros |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor conmutador OT40F3C - ABB - OT40F3C - 1SCA104913R1001 | 91 Kbytes |
|
| OT40F3C 1SCA104913R1001 ABB Interruptor conmutador OT40F3C | 80 Kbytes |
|
