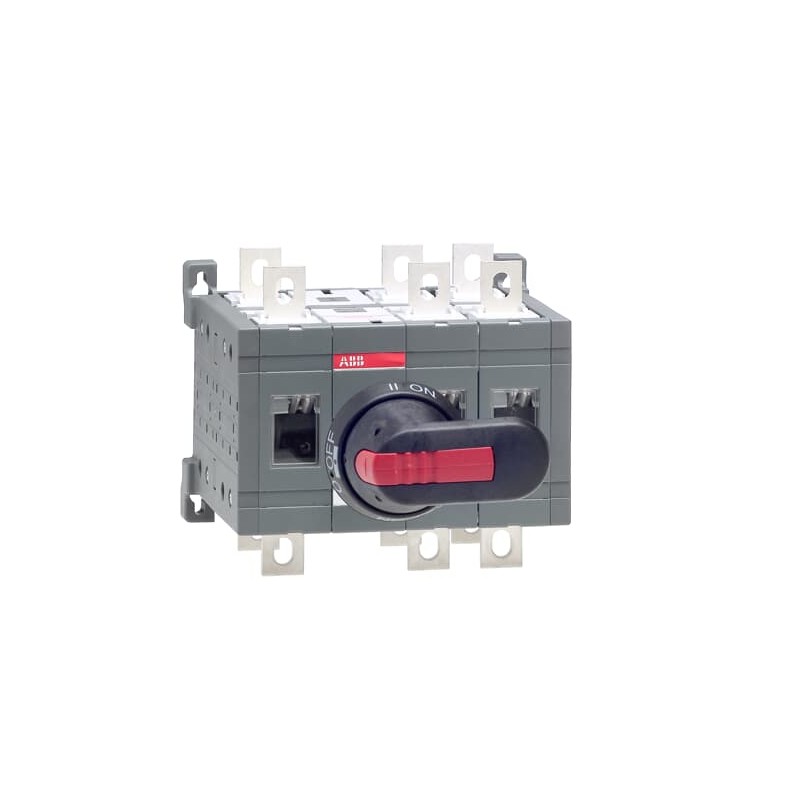

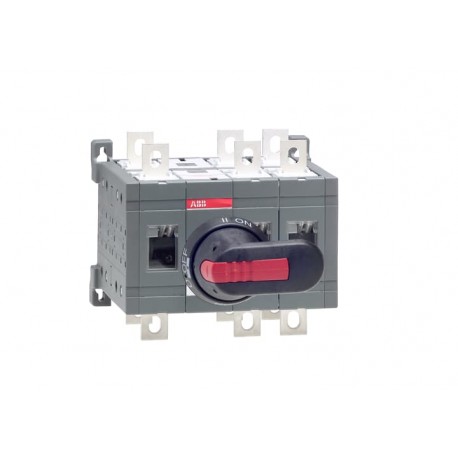

1SCA022776R9320 ABB Interruptor conmutador OT250E12CP
1SCA022776R9320
ABB
Interruptor conmutador OT250E12CP
OT250E12CP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT_C
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 770fc043-2a88-45b9-8c7d-2cac931a771d Finland |
| SCIP simplificado | 726b6165-ae72-4e49-b023-05c8a1bad13f Germany |
| cd212fd1-27d0-494e-ab3c-f0f353178bbd Germany | |
| aae6f333-6412-4cec-b3b9-42d9eaeb3ffd Croatia | |
| 2ffdee48-0d40-4fa7-be3a-888cfdfcf2c0 Czech Republic | |
| fba5bd8f-9f19-4320-a2b5-e1a41649a3a4 Spain | |
| 87d77197-983f-40c7-a19d-efa40d4ff305 Bulgaria | |
| 3c64b67a-b37b-4027-983a-d643ffcb48c7 Sweden | |
| 0e5a86c4-9282-409c-be4f-3bd151658231 France | |
| 9c9da9d1-984c-44ca-86eb-730b9bb251aa Italy | |
| c47583d8-648e-4b15-b335-a811d3d1f0ac Belgium | |
| fc4870ce-e3ba-435a-9366-17fd83add7df Norway | |
| 46a9e811-a76a-4be3-b1e4-373a33a1c8ef Poland | |
| afb0bded-d1c5-4ba9-a8d7-b5c051a5def1 Sweden | |
| 3e534839-e563-4ec3-b87b-b262155dd9e4 Germany | |
| 8f141ff0-7a81-4604-a501-57e380fba891 Germany | |
| 871d0000-cf2d-484d-9dbd-bacd8b778ea6 Hungary | |
| aa3993e9-1ff6-4033-ba39-13efd83d6e06 Hungary | |
| ffe5e049-dfef-4c07-9539-1168ad7a1ac0 Portugal | |
| e839726c-db74-4db0-9b46-695935cb18aa Greece | |
| eec22afe-928a-458b-b3c0-b00d47f7dbc7 Estonia | |
| 8cd2e15c-994e-4df6-98d5-a3ebba45ec44 Poland | |
| d2a8a6a9-6a46-49b7-b34a-fe6cbe821fb9 Belgium | |
| c0108d62-90e0-4d7d-8095-7d1971045aae Netherlands | |
| d44fa266-0e5a-47e9-badd-158b8aa30677 Poland | |
| 47cb7244-9c5e-4040-bbb7-77c0e9403fb9 France | |
| b4ce9681-8515-4741-a2fe-c5db4da16f2b Germany | |
| 0346b1a1-bdfe-4de2-903b-13ea587ceb67 Denmark | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 170 mm |
| 6.69 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 3.1 kg |
| 6.83 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 160 mm |
| 6.3 in | |
| Embalaje Nivel 1 Largo | 245 mm |
| 9.65 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 3.4 kg |
| 7.5 lb | |
| Embalaje Nivel 1 EAN | 6417019270173 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 12 (Entre los polos) | |
| Tipo de terminal | Terminales de tornillo |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Open |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303001D2704 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641512 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 140 kW |
| Poder de corte a 400 V (EF009166) | 140 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor conmutador OT250E12CP - ABB - OT250E12CP - 1SCA022776R9320 | 88 Kbytes |
|
| OT250E12CP 1SCA022776R9320 ABB Interruptor conmutador OT250E12CP | 65 Kbytes |
|
