Ver más grande

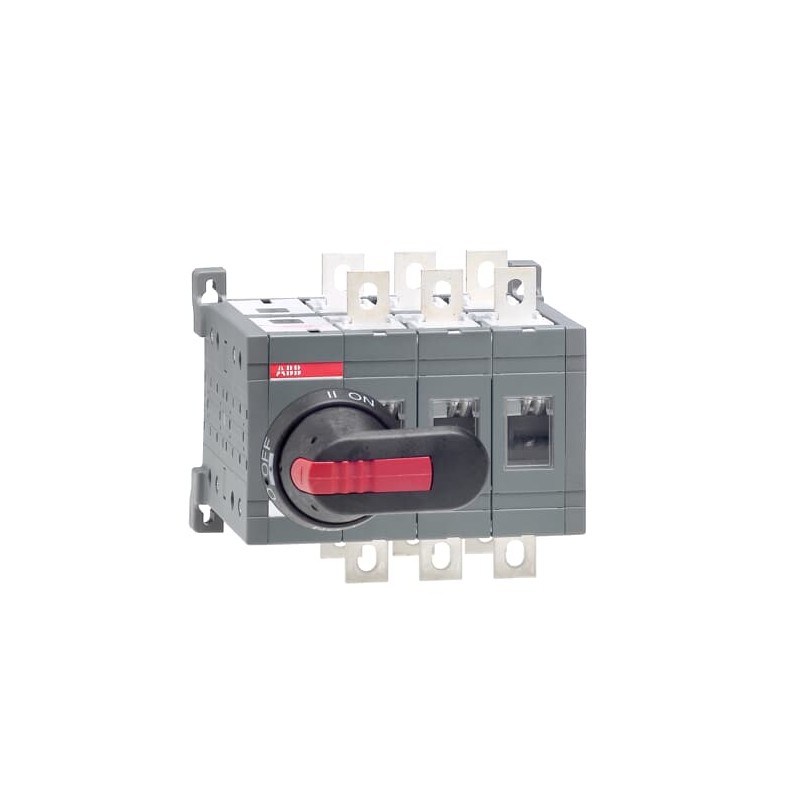

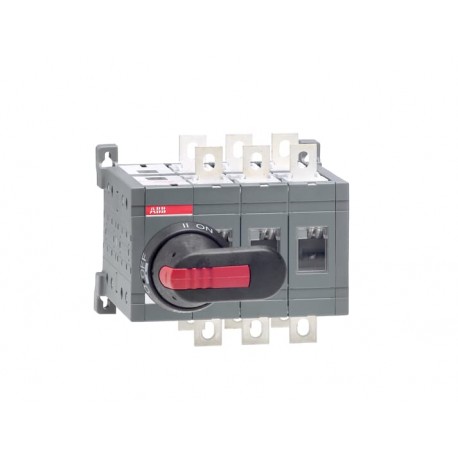

1SCA022771R3450 ABB Interruptor CONMUTADOR OT250E03CP
1SCA022771R3450
ABB
Interruptor CONMUTADOR OT250E03CP
OT250E03CP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT_C
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 8a0446ec-153a-486d-86be-bdbd78b8069e Finland |
| SCIP simplificado | 117d21ef-372c-4cf2-aada-bb1d661184b5 Germany |
| 8d897374-2f89-4f04-8867-60150bccb36d Sweden | |
| 96d1f453-b7ed-4612-a7bb-e5e279cc362a Belgium | |
| 56a9caf6-3424-4b93-95c1-47d153c96a4d France | |
| ef544ec4-abac-49d9-8d40-47c954a7293c Germany | |
| ef0aaf09-ea25-41be-a7b7-08807d5084f0 Germany | |
| 41beb1f6-507b-4a80-8b05-0eade6bfa664 Sweden | |
| a33a9ef3-25a7-47ad-ab33-d9497302ce2a Italy | |
| bda11243-d2e3-493a-9184-ff0533556f4b Greece | |
| 08c31b25-70b1-4357-83c7-3e03615f6675 Portugal | |
| 316a62eb-520a-47bf-833d-2d8793f63c98 Bulgaria | |
| 7bb098ba-f14f-4512-92a3-4b09c1df47e8 Norway | |
| 8597a2a3-7a46-4b6d-9e66-87e76af159a4 Poland | |
| 6e344f60-a9ba-41aa-8127-d45e375de168 Estonia | |
| a82b0ae9-0125-400f-8308-3f16e48658af Belgium | |
| 97dc1548-c1ea-4898-9251-e378080b8f1d Poland | |
| 5f3f04b8-15bb-4d88-b2d4-801763f7d9f6 France | |
| e03133c2-b24b-4ebf-9248-3f1c2f93b405 Poland | |
| 49b05ff0-4912-40b3-8193-3120ce3613fb Czech Republic | |
| ae91174a-754d-4fc5-8e9d-62e7df8be975 Germany | |
| 1120d92a-b45a-4128-a7e8-c81e0eaa3b47 Croatia | |
| eb645249-6c24-40b8-8450-d125676f03fb Denmark | |
| d839f0b4-63e9-47a0-9c0a-e63528af0e8c Germany | |
| ae39ade2-1cea-485f-9d20-f55322b0a8b2 Netherlands | |
| 6a6633ed-a25f-4415-b2c8-ac3ecc0f783f Hungary | |
| 1d8e3d70-bce3-4672-8c58-7088445a02b9 Spain | |
| c39f58e2-8e20-4700-b4f7-c4e3de3742cd Hungary | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 170 mm |
| 6.69 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 3.1 kg |
| 6.83 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 160 mm |
| 6.3 in | |
| Embalaje Nivel 1 Largo | 245 mm |
| 9.65 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 3.4 kg |
| 7.5 lb | |
| Embalaje Nivel 1 EAN | 6417019251769 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 250 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 250 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 140 kW |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Open |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303001D2704 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641504 |
| Número E (Noruega) | 4337002 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 140 kW |
| Poder de corte a 400 V (EF009166) | 140 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor CONMUTADOR OT250E03CP - ABB - OT250E03CP - 1SCA022771R3450 | 88 Kbytes |
|
| OT250E03CP 1SCA022771R3450 ABB Interruptor CONMUTADOR OT250E03CP | 66 Kbytes |
|
