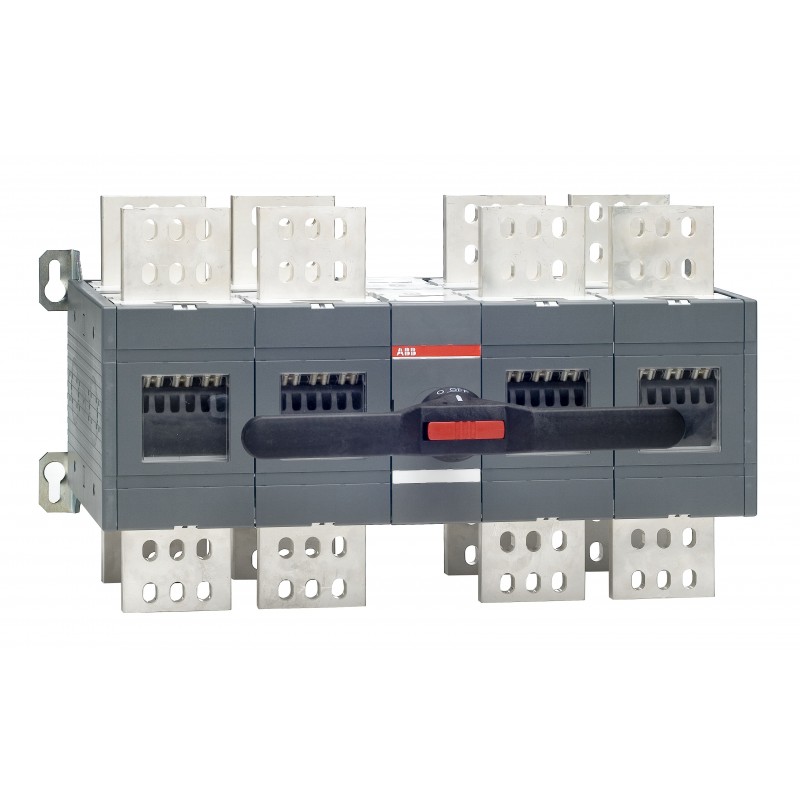

ABB 1SCA103902R1001 1SCA103902R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA103902R1001 ABB Interruptor conmutador OT2500E22CP

Referencia: 1SCA103902R1001

Fabricante: ABB

Descripción:

Interruptor conmutador OT2500E22CP
OT2500E22CP CHANGE-OVER SWITCH

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales > OT_C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 5.079,53 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Circular Value
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Información medioambiental1SCC303050D0201
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85365080
País de origenFinland (FI)
Descargas Populares
Ficha técnica, información técnica1SCC303003C0201
Instrucciones y manuales1SCC303008M0208
Dimensiones
Ancho del product664 mm
26.14 in
Alto del producto377 mm
14.84 in
Largo del product335 mm
13.19 in
Peso del product69.55 kg
153.33 lb
Technical
Corriente nominal de funcionamiento AC-21B (Ie)(380 ... 415 V) 2500 A
(500 V) 2500 A
Corriente nominal de funcionamiento AC-31B (Ie)(380 ... 415 V) 2000 A
Corriente nominal de funcionamiento AC-33B (Ie)(380 ... 415 V) 2000 A
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 2500 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Tensión nominal de operación1000 V
Corriente nominal de corta duración Tensión baja (Icw)for 1 s 55 kiloampere rms
Pérdida de potencia85 W
Grado de contaminación3
Color del asaBlack
Tipo de asaHandle and shaft included
Posición del cuarto poloRight Side
Tipo de cuarto poloSwitched - Simultaneous Function
Mecanismo de funcionamiento de los interruptoresMechanism Between the Poles
22 (Between the Poles)
Distancia entre fasesStandard
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Modo de funcionamientoFront operated
Tipo de montajeBase mounting
Número de polos4
Grado de protecciónFront IP20
Anchura de los terminales100 mm
Par de aprieteacc. IEC 60947-1 50 ... 75 N·m
Tipo de transiciónOpen
Technical UL/CSA
Amperaje UL/CSA2500 A
Par de aprieteacc. IEC 60947-1 50 ... 75 N·m
Ambiente
Estado de RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Información medioambiental1SCC303050D0201
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SCC303022D2702
Certificado DNV1SCC303138D0201
Declaración REACH1SCC011021D0201
Información de Embalaje
Embalaje Nivel 1 Unidades1 piece
Embalaje Nivel 1 Ancho444 mm
17.48 in
Embalaje Nivel 1 Largo714 mm
28.11 in
Embalaje Nivel 1 Alto385 mm
15.16 in
Embalaje Nivel 1 Peso72.75 kg
160.39 lb
Embalaje Nivel 1 EAN6417019382500
Clasificaciones
Código de clasificación de objetosQ
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Small Equipment (No External Dimension More Than 50 cm)
Número E (Finlandia)3650339

ETIM for 1SCA103902R1001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor55 kA
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de conexión para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
CaracterísticaAnchura (EF000008)
Valor664 mm
CaracterísticaAltura (EF000040)
Valor377 mm
CaracterísticaProfundidad (EF000049)
Valor335 mm
