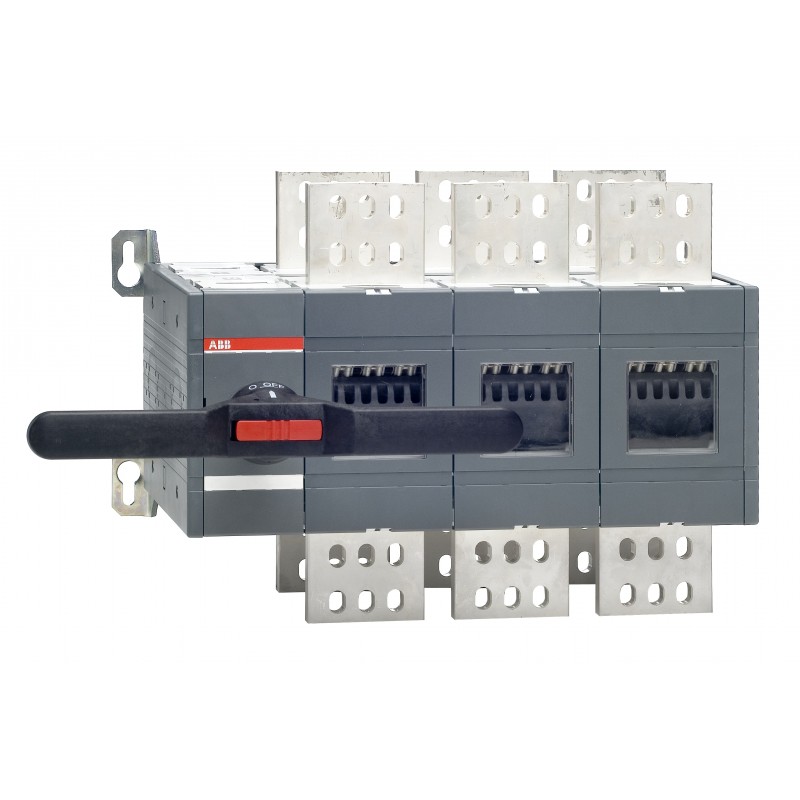

1SCA105615R1001 ABB Interruptor conmutador OT2500E03CP
1SCA105615R1001
ABB
Interruptor conmutador OT2500E03CP
OT2500E03CP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT_C
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland (FI) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Dimensiones | |
| Ancho del product | 538 mm |
| 21.18 in | |
| Alto del producto | 377 mm |
| 14.84 in | |
| Largo del product | 335 mm |
| 13.19 in | |
| Peso del product | 54.285 kg |
| 119.68 lb | |
| Technical | |
| Corriente nominal de funcionamiento AC-21B (Ie) | (380 ... 415 V) 2500 A |
| (500 V) 2500 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 2000 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 2000 A |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 2500 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Tensión nominal de operación | 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 55 kiloampere rms |
| Pérdida de potencia | 85 W |
| Grado de contaminación | 3 |
| Color del asa | Black |
| Tipo de asa | Handle and shaft included |
| Mecanismo de funcionamiento de los interruptores | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Distancia entre fases | Standard |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Modo de funcionamiento | Front operated |
| Tipo de montaje | Base mounting |
| Número de polos | 3 |
| Grado de protección | Front IP20 |
| Anchura de los terminales | 100 mm |
| Par de apriete | acc. IEC 60947-1 50 ... 75 N·m |
| Tipo de transición | Open |
| Technical UL/CSA | |
| Amperaje UL/CSA | 2500 A |
| Par de apriete | acc. IEC 60947-1 50 ... 75 N·m |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Información medioambiental | 1SCC303050D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303022D2702 |
| Certificado DNV | 1SCC303138D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 394 mm |
| 15.51 in | |
| Embalaje Nivel 1 Largo | 584 mm |
| 22.99 in | |
| Embalaje Nivel 1 Alto | 385 mm |
| 15.16 in | |
| Embalaje Nivel 1 Peso | 73 kg |
| 160.94 lb | |
| Embalaje Nivel 1 EAN | 6417019382210 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Número E (Finlandia) | 3650331 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor conmutador OT2500E03CP - ABB - OT2500E03CP - 1SCA105615R1001 | 88 Kbytes |
|
| OT2500E03CP 1SCA105615R1001 ABB Interruptor conmutador OT2500E03CP | 76 Kbytes |
|
