ABBInterruptores ManualesOT_C1SCA022771R7280 ABB Interruptor conmutador OT200E04CP

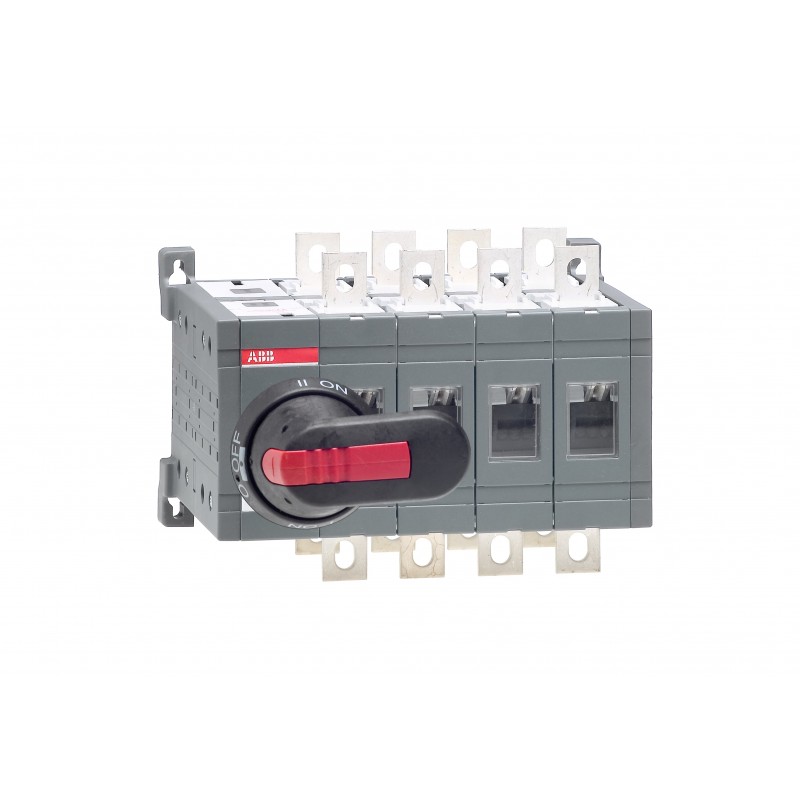

ABB 1SCA022771R7280 1SCA022771R7280 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

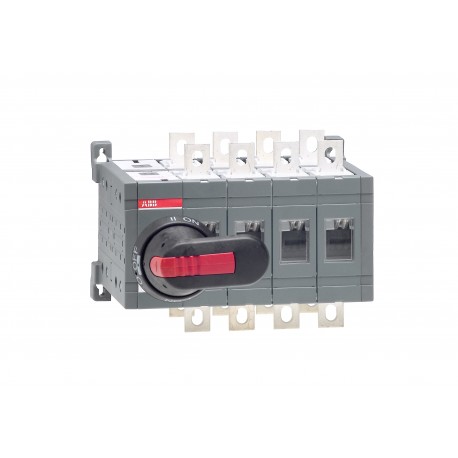

1SCA022771R7280 ABB Interruptor conmutador OT200E04CP

Referencia: 1SCA022771R7280

Fabricante: ABB

Descripción:

Interruptor conmutador OT200E04CP
OT200E04CP CHANGE-OVER SWITCH

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales > OT_C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 430,92 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC303050M0201
Información medioambiental1SCC303050D0201
Declaración Ambiental de Producto - EPD1SCC303082D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP9c04f591-99d1-4ad8-89ee-5487981e5ddd Finland
SCIP simplificado18fb37ea-552b-4e1b-b164-b4a7c53bbc66 Germany
fbd446f7-366d-4033-883c-89479927620e Denmark
71d40d79-c675-455d-8c22-5ea6894b3682 Italy
5e3ce43a-c291-489c-b3fc-54fa68bafc7d Poland
8217cd42-7d41-4d45-97f2-572601b5bf61 Hungary
4459dd80-0e73-4751-8dc4-48102cf8ddaf Greece
a8b43aec-99cd-4eac-aa74-d7cceaa0712b Estonia
4243cd02-c9bc-4b6b-bf5f-7a6ddbbba847 Portugal
2d489086-c283-4ce8-bbd4-2cdce35704d3 France
4212acc9-3a06-443a-9532-cb4180eb28c0 Czech Republic
ad13efc1-e38c-4b79-a6e1-fd4522b3b9a5 Poland
a7dffff7-fb95-475e-a511-00736bee7d14 Netherlands
f657a40c-cb3f-41fa-98a0-e51804def7fd Croatia
c730194e-4e57-44a1-bbda-77e360ad6345 Germany
deccb4a8-2804-42a0-b4b1-f1cf216b452c Belgium
92e36589-0337-481d-be5b-2b90fb3264f6 Germany
817a8a64-6ed1-4901-a245-b7aff931f951 France
ba3c393b-a065-4e67-bd29-ae34b8b1ad8c Hungary
22e5264f-f0fe-454c-b950-3ba27d8e183e Germany
e9cf40d2-f6d9-43f5-bc48-5261f7ac44cc Spain
75c01af2-c7c4-4076-a739-3504ddec31ec Germany
856c8591-c696-4c9a-bafc-04a4a1a407c5 Poland
c87e7e35-1dbd-48cb-8b31-ca5148b2200e Sweden
875421fb-a651-48e3-9e0a-97062b46b69a Bulgaria
60f2552c-6745-4a59-8fd9-da3674a5d0c6 Belgium
06aae99d-a42e-4251-a34e-26c60a3db3b7 Sweden
55086bb3-10ed-4a53-83d4-68cc80ae31a0 Norway
Descargas Populares
Ficha técnica, información técnica1SCC303003C0201
Instrucciones y manuales1SCC303008M0208
Declaración Ambiental de Producto - EPD1SCC303082D0201
Ambiente
Grado de protecciónFront IP20
Información medioambiental1SCC303050D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product205 mm
8.07 in
Alto del producto150 mm
5.91 in
Largo del product160 mm
6.3 in
Peso del product4.1 kg
9.04 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 box
Embalaje Nivel 1 Ancho160 mm
6.3 in
Embalaje Nivel 1 Largo270 mm
10.63 in
Embalaje Nivel 1 Alto185 mm
7.28 in
Embalaje Nivel 1 Peso4.1 kg
9.04 lb
Embalaje Nivel 1 EAN6417019251882
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 200 A
Corriente térmica convencional (Ithe)Totalmente cerrado 200 A
Grado de protecciónFront IP20
Distancia entre fasesStandard
Posición del cuarto poloRight Side
Tipo de cuarto poloSwitched - Simultaneous Function
Color del asaNegro
Tipo de asaHandle and shaft included
Tipo de montajeBase mounting
Número de polos4P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 4 W
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Corriente nominal de funcionamiento AC-31B (Ie)(380 ... 415 V) 200 A
Corriente nominal de funcionamiento AC-33B (Ie)(380 ... 415 V) 200 A
Potencia operativa nominal AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensión nominal de operaciónMain Circuit 1000 V
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 8 kiloampere rms
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
04 (Lado izquierdo)
Tipo de terminalTerminales de tornillo
Anchura de los terminales20 mm
Par de aprieteacc. IEC 60947-1 15 ... 22 N·m
Tipo de transiciónOpen
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 15 ... 22 N·m
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SCC303001D2704
Certificado DNV1SCC303138D0201
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5208 >> Controller switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3641527
Número E (Noruega)4337001
