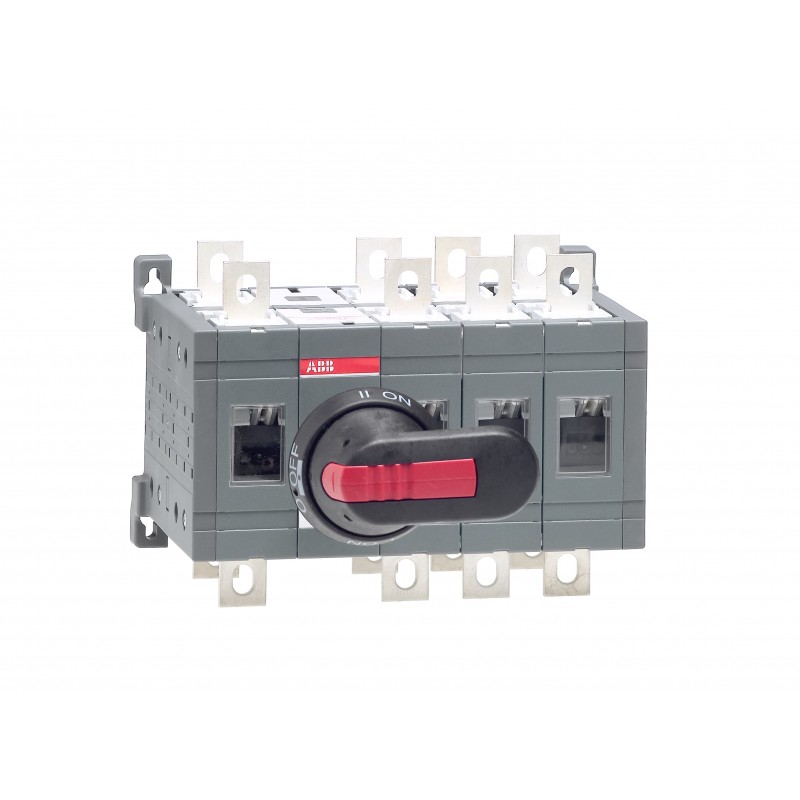

1SCA022777R0170 ABB Interruptor conmutador OT160E13CP
1SCA022777R0170
ABB
Interruptor conmutador OT160E13CP
OT160E13CP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT_C
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 68381f01-8b02-415a-b950-f1bf8ddd7794 Finland |
| SCIP simplificado | f3fa27e6-dd3e-4e27-b321-176a8fcd1518 Germany |
| f9576846-286b-41ee-a370-c7d97545730b Greece | |
| 48852f75-748a-46c1-8aac-a33feb0b036f Bulgaria | |
| 898b9d76-ebb5-4f12-b5f0-5a4d716d554d Sweden | |
| a31e9fea-656f-4003-82dd-84543dd181ed Denmark | |
| 73a55ca1-010a-4377-af28-2d38db219da2 Italy | |
| c60c0f8a-cde8-4dab-9eb5-6d2c71ef032d Poland | |
| f82eecd5-5211-4bbe-b417-e21b1f322ea6 Hungary | |
| d9104cb9-d64d-4060-9276-09aa5616194d Portugal | |
| 944c007c-a059-45a5-b444-20ec00dac3fc Estonia | |
| 3b624e12-8a21-4951-ac15-1e79e807afc0 France | |
| a8d22f65-9651-400c-9010-ad9e7195f2fc Poland | |
| c4212c2f-7835-4449-98a9-591fab98b6ab Netherlands | |
| 4cb7ab71-07cf-42a6-b2b5-3a1e63abf123 Belgium | |
| 6c5b6857-bac4-4307-8a34-7e00c1df90d7 Germany | |
| 5882e36a-5856-4835-b14c-c4395f482f9b Croatia | |
| 6119ab07-9d12-47cf-b297-62a5d47379ad Germany | |
| 1518843c-7d78-4beb-8691-a69d3f5f6b26 Hungary | |
| 3ec71823-e17c-45ac-a33e-3cd1983a623b Spain | |
| f6648e49-bb9a-44e5-8c81-99039ddf678f Germany | |
| cfe25c01-7a86-47c6-b00d-2c73cf857b1b Czech Republic | |
| 35352f27-55c7-4961-a31d-f5471257cf2d Poland | |
| 685a3ada-3d05-4d6e-8a10-d5053fcac01f Germany | |
| 0309c787-524f-4c95-9e4c-632dcaba913c Norway | |
| 70871ced-eeff-4b34-8565-768e0aa8f08c Belgium | |
| dd8ef3db-59f0-41a6-97fb-3301dac0c3a4 France | |
| 8009b3a2-9b26-4556-b885-1f1b511a3d4d Sweden | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 205 mm |
| 8.07 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 3.3 kg |
| 7.28 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 160 mm |
| 6.3 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.63 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 4.1 kg |
| 9.04 lb | |
| Embalaje Nivel 1 EAN | 6417019253084 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 160 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 2.4 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 160 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 160 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 90 kW |
| (500 V) 110 kW | |
| (690 V) 160 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 13 (Entre los polos) | |
| Tipo de terminal | Terminales de tornillo |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Open |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303001D2704 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641534 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 160 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 160 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 90 kW |
| Poder de corte a 400 V (EF009166) | 90 kW |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor conmutador OT160E13CP - ABB - OT160E13CP - 1SCA022777R0170 | 88 Kbytes |
|
| OT160E13CP 1SCA022777R0170 ABB Interruptor conmutador OT160E13CP | 69 Kbytes |
|
