> ABB>Interruptores Manuales>OT_C>1SCA022872R1840 ABB Interruptor conmutador OT1600E03CP
ANUNCIAR
Siguiente producto

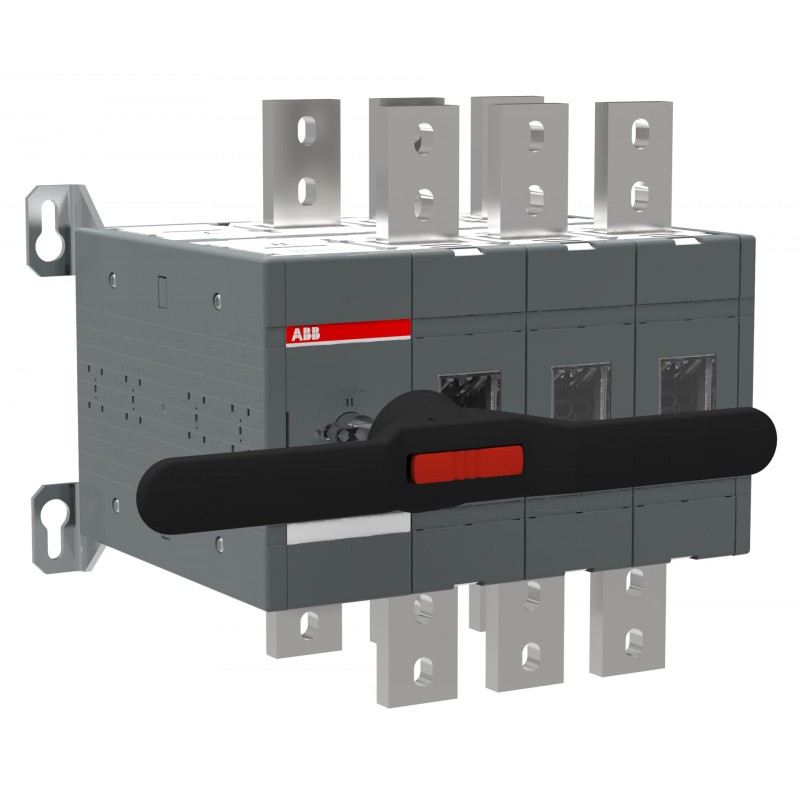

1SCA022872R1840 ABB Interruptor conmutador OT1600E03CP Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022872R1840 ABB Interruptor conmutador OT1600E03CP

1SCA022872R1840

ABB

Interruptor conmutador OT1600E03CP

OT1600E03CP CHANGE-OVER SWITCH

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales > OT_C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $2,711.75
Precio unitario: $2,711.75
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC303053M0201
Información medioambiental1SCC303050D0201
Declaración Ambiental de Producto - EPD1SCC303094D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Descargas Populares
Ficha técnica, información técnica1SCC303003C0201
Instrucciones y manuales1SCC303008M0208
Declaración Ambiental de Producto - EPD1SCC303094D0201
Ambiente
Grado de protecciónFront IP20
Información medioambiental1SCC303050D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product400 mm
15.75 in
Alto del producto372 mm
14.65 in
Largo del product309 mm
12.17 in
Peso del product38.22 kg
84.26 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 box
Embalaje Nivel 1 Ancho394 mm
15.51 in
Embalaje Nivel 1 Largo534 mm
21.02 in
Embalaje Nivel 1 Alto368 mm
14.49 in
Embalaje Nivel 1 Peso40.32 kg
88.89 lb
Embalaje Nivel 1 EAN6417019339009
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 1600 A
Grado de protecciónFront IP20
Distancia entre fasesStandard
Color del asaNegro
Tipo de asaHandle and shaft included
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 48 W
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Corriente nominal de funcionamiento AC-31B (Ie)(380 ... 415 V) 1600 A
Corriente nominal de funcionamiento AC-33B (Ie)(380 ... 415 V) 1600 A
Potencia operativa nominal AC-23A (Pe)(380 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
Tensión nominal de operaciónMain Circuit 1000 V
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 50 kiloampere rms
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
03 (Lado izquierdo)
Tipo de terminalTerminales de tornillo
Anchura de los terminales50 mm
Par de aprieteacc. IEC 60947-1 50 ... 75 N·m
Tipo de transiciónOpen
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 50 ... 75 N·m
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SCC303015D2702
Certificado DNV1SCC303138D0201
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5290 >> Disconnect switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3600149

ETIM for 1SCA022872R1840 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 1000 V
Tensión nominal de funcionamiento (EF001435) 1000 V
Corriente permanente asignada a AC-23, 400 V (EF011777) 1600 A
Corriente permanente asignada con AC-21, 400 V (EF009165) 1600 A
Resistencia de corriente nominal de corta duración Icw (EF007050) 50 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 710 kW
Poder de corte a 400 V (EF009166) 710 kW
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) No
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Apto para montaje frontal de 4 orificios (EF007247) Sí
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Apto para montaje intermedio (EF007264) No
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Control de giro largo
Interbloqueable (EF006281) Sí
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección (NEMA) (EF011959) 1

Datasheet - PDF

▲
