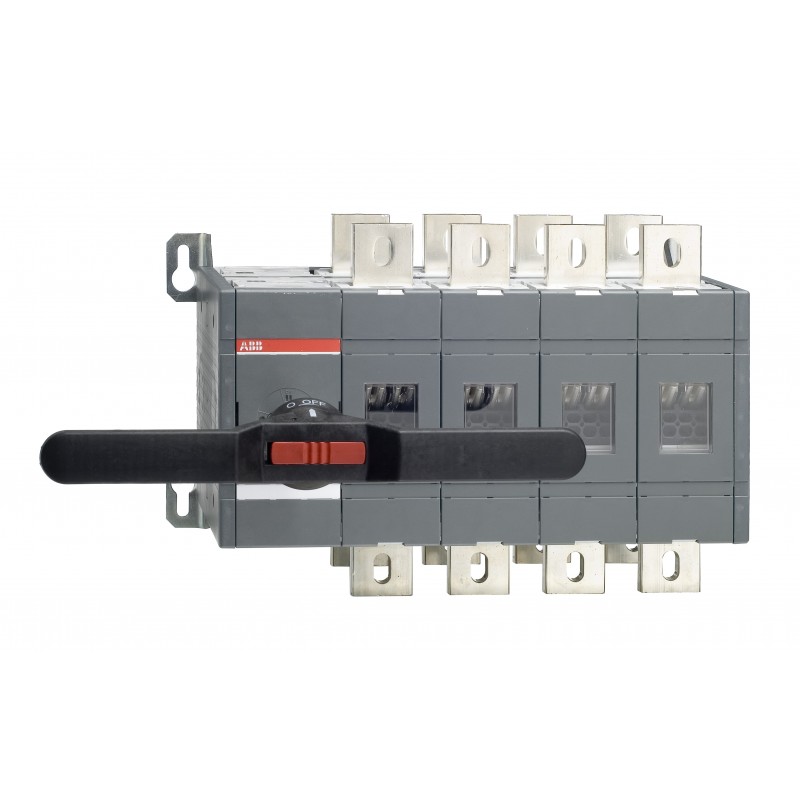

ABB 1SCA022872R1500 1SCA022872R1500 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

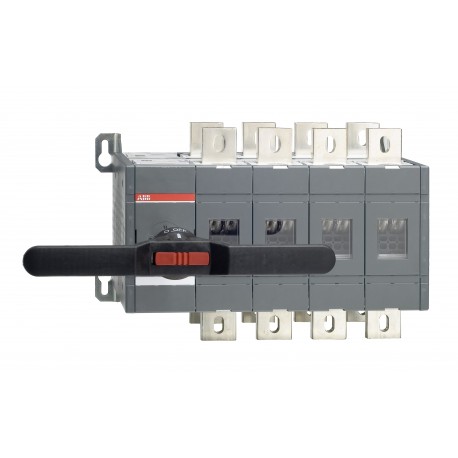

1SCA022872R1500 ABB Interruptor conmutador OT1000E04CP

Referencia: 1SCA022872R1500

Fabricante: ABB

Descripción:

Interruptor conmutador OT1000E04CP
OT1000E04CP CHANGE-OVER SWITCH

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales > OT_C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.986,15 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SCC303053M0201
Información medioambiental1SCC303050D0201
Declaración Ambiental de Producto - EPD1SCC303094D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Descargas Populares
Ficha técnica, información técnica1SCC303003C0201
Instrucciones y manuales1SCC303008M0208
Declaración Ambiental de Producto - EPD1SCC303094D0201
Ambiente
Grado de protecciónFront IP20
Información medioambiental1SCC303050D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product480 mm
18.9 in
Alto del producto306 mm
12.05 in
Largo del product309 mm
12.17 in
Peso del product42.52 kg
93.74 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 box
Embalaje Nivel 1 Ancho339 mm
13.35 in
Embalaje Nivel 1 Largo534 mm
21.02 in
Embalaje Nivel 1 Alto338 mm
13.31 in
Embalaje Nivel 1 Peso44.52 kg
98.15 lb
Embalaje Nivel 1 EAN6417019338972
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 1000 A
Grado de protecciónFront IP20
Distancia entre fasesStandard
Posición del cuarto poloRight Side
Tipo de cuarto poloSwitched - Simultaneous Function
Color del asaNegro
Tipo de asaHandle and shaft included
Tipo de montajeBase mounting
Número de polos4P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 19 W
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 1000 A
(500 V) 1000 A
(690 V) 1000 A
Corriente nominal de funcionamiento AC-31B (Ie)(380 ... 415 V) 1000 A
Corriente nominal de funcionamiento AC-33B (Ie)(380 ... 415 V) 1000 A
Potencia operativa nominal AC-23A (Pe)(380 ... 415 V) 560 kW
(500 V) 710 kW
(690 V) 1000 kW
Tensión nominal de operaciónMain Circuit 1000 V
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 50 kiloampere rms
Mecanismo de funcionamiento de los interruptoresMecanismo al final del interruptor
04 (Lado izquierdo)
Tipo de terminalTerminales de tornillo
Anchura de los terminales50 mm
Par de aprieteacc. IEC 60947-1 50 ... 75 N·m
Tipo de transiciónOpen
Técnica UL/CSA
Par de aprieteacc. IEC 60947-1 50 ... 75 N·m
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE1SCC303015D2702
Certificado DNV1SCC303138D0201
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3600146

ETIM for 1SCA022872R1500 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor1000 V
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor1000 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor1000 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor50 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor560 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor560 kW
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorTécnica de conexión para dispositivo integrado
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorSí
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorNo
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
CaracterísticaAnchura (EF000008)
Valor480 mm
CaracterísticaAltura (EF000040)
Valor306 mm
CaracterísticaProfundidad (EF000049)
Valor309 mm
