ABBOtros dispositivos modularesE2102CCA703005R0001 ABB Int.de mando E211-16-20 16A 2NA

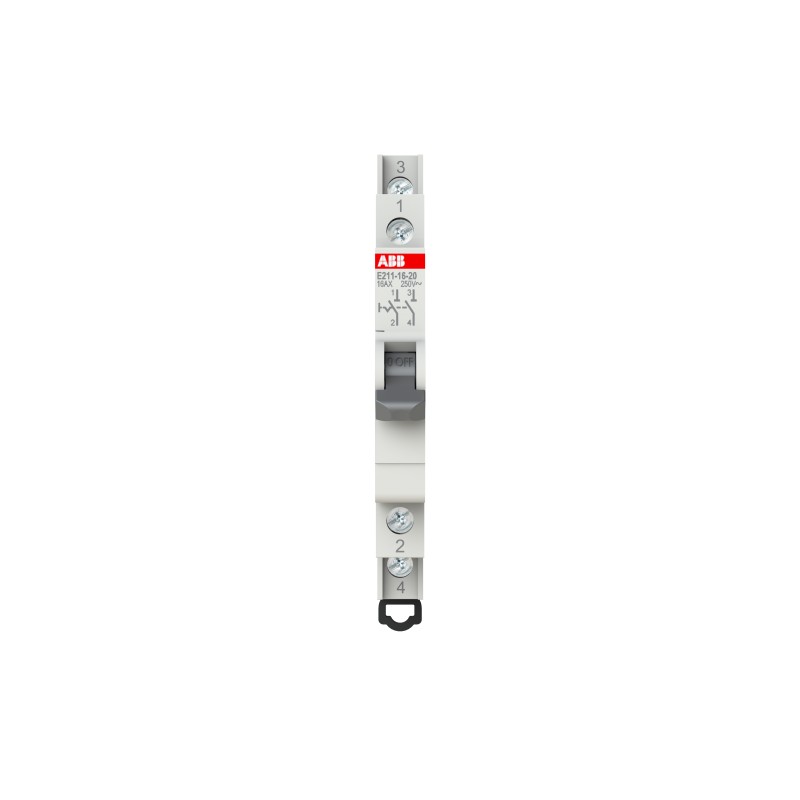

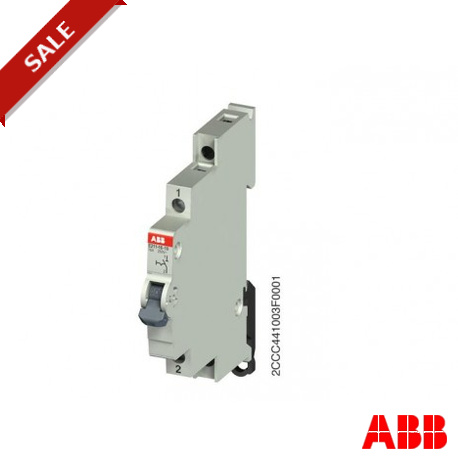

ABB 2CCA703005R0001 2CCA703005R0001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCA703005R0001 ABB Int.de mando E211-16-20 16A 2NA

Referencia: 2CCA703005R0001

Fabricante: ABB

Descripción:

Int.de mando E211-16-20 16A 2NA
Interruptor de mando, 16 A, acc. to EN 250/400 V AC, 2NO, El. Color: Gris, MW: 0.5

Categorías:

  • Aparamenta para montaje en carril DIN / armario > Interruptor para instalación en serie
  • ABB > Otros dispositivos modulares > E210

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 205,46 €

Precio unitario: 20,546 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)3 kA
Indicación de la posición del contactoON / OFF
Número de contactos principales NC0
Número de contactos principales NO2
Número de polos2P
Par de apriete1.2-1.5 N·m
Categoría de utilizaciónConmutación de cargas resistivas e inductivas mixtas, incluidas sobrecargas moderadas: accionamiento frecuente (AC-22A)
Conmutación de cargas resistivas e inductivas mixtas, incluidas sobrecargas moderadas (es decir, motores de derivación) - accionamiento frecuente (DC-22A)
Tipo de interruptorContactos de doble interrupción
Material del conductorCobre
ObservacionesSealable in the On and Off positions
Color de la cubiertaGrey
Capacidad de conexiónSólido 1x1…6 mm²
Sólido 2x2.5 mm²
Flexible 1x0.75…2x2.5 mm²
Corriente nominal de funcionamiento AC-22A (Ie)(400 V) 16 A
Corriente nominal de funcionamiento DC-22A (Ie)(50 V CC) 16 A
(200 V CC) 1 A
Eléctrica
Capacidad de corriente de cortocircuito (SCCR)3 kA
Tensión nominal (Ur)Minimum 400 V
Tensión nominal de operaciónacc. to EN 250/400 V AC
acc. to UL 508 240 V AC
Tensión nominal soportada por impulsos (Uimp)6 kV
Tipo de tensión de entradaAC
Corriente nominal (In)16 A
Frecuencia nominal (f)50/60 Hz
Capacidad mínima de conmutación24 V AC
25 mA
Pérdida de potenciaTotal 0.82 W
Número de contactos NO2
Número de contactos auxiliares CO (SPDT)0
Diseño
Color del elemento de controlGris
Cumplimiento de Materiales
Información sobre RoHS2CCC441013D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20170426
Declaración REACH2CCC005047D0201
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20190425
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteFuncionamiento -25...+55 °C
Almacenamiento -40...+70 °C
Grado de protecciónIP20
Información medioambiental2CCC441003C0201
Dimensiones
Anchura en número de espacios modulares0.5
Ancho del product9 mm
Alto del producto85 mm
Largo del product68 mm
Peso del product45 g
Profundidad incorporada (t2)68 mm
Ingeniería
Datos de EPLAN9AAC407653_EPLAN
Clasificación
Embalaje Nivel 1 Unidadescaja 10 pieza
Embalaje Nivel 1 Peso48 g
Número E (Finlandia)3602401
Número E (Noruega)1429731
Número E (Suecia)2102787
Número E (Suiza)437170238
Certificados y Declaraciones (Número de Documento)
Certificado CB9AKK108466A3838
Certificado CCC9AKK108466A3831
Declaración de conformidad - CE2CCC441013D0201
Declaración de conformidad - UKCA9AKK108467A6122
Certificado VDE9AKK108466A3836
Instalación
Descargas Populares
Ficha técnica, información técnica2CCC441003C0101
Clasificaciones y estándares externos
ETIM 9EC001545 - Main switch for distribution board
ETIM 10EC001545 - Main switch for distribution board
UNSPSC39122214
Clase electrónicaV11.0 : 27142301
Código de categoría granular de IDEA (IGCC)5208 >> Controller switch
Código de clasificación de objetosS
NormasEN60669-1
EN60669-2-4
IEC/EN60947-3
IEC60068-2-2
IEC60068-2-1
IEC60068-2-30
VDE0632-1
VDE0632-2-4
UL508

ETIM for 2CCA703005R0001 Aparamenta para montaje en carril DIN/armario (EC001545)

CaracterísticaFunción de conmutación (EF000189)
ValorOtros
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor2
CaracterísticaNúmero de polos (EF001391)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor16 A
CaracterísticaTensión nominal (EF000228)
Valor400 V
CaracterísticaTensión nominal mínima (EF005025)
Valor400 V
CaracterísticaResistencia al cortocircuito (Icw) (EF002562)
Valor3 kA
CaracterísticaTipo de tensión (EF000187)
ValorOtros
CaracterísticaCon lámpara de señal (EF000198)
ValorNo
CaracterísticaColor de la capucha (EF004668)
ValorGris
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor0.5
CaracterísticaProfundidad de instalación (EF000218)
Valor68 mm
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
