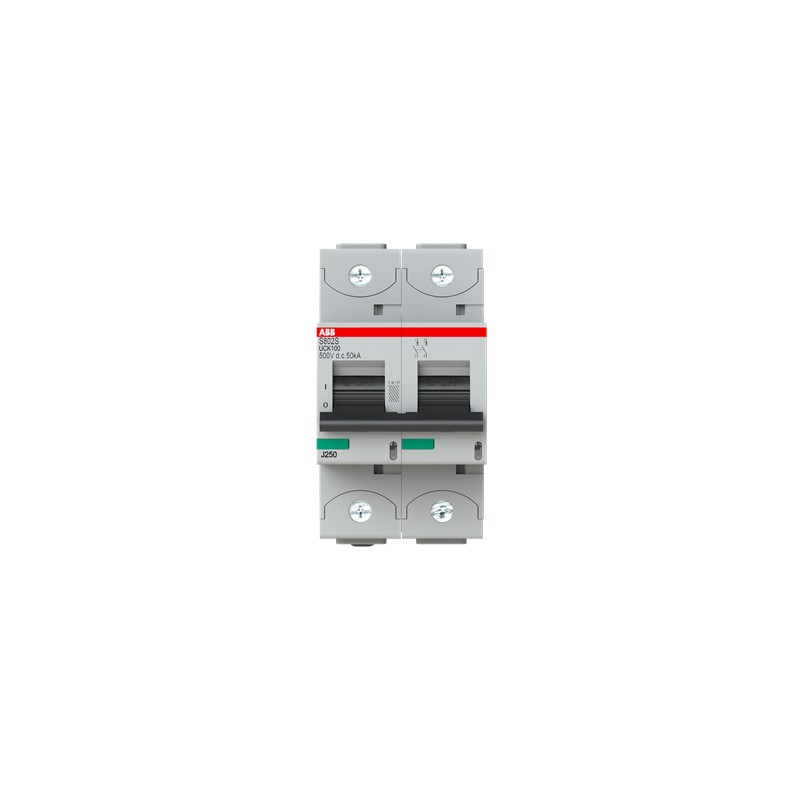

ABB S802S-UCK100 2CCS862001R1637 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

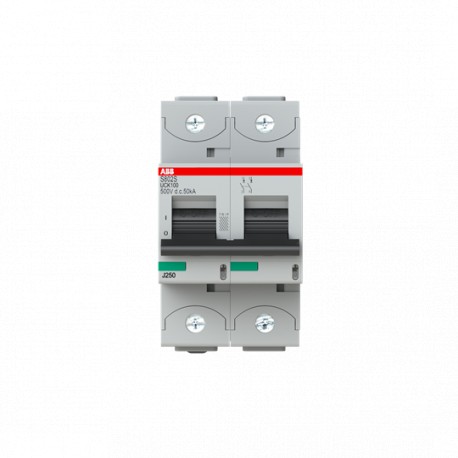

S802S-UCK100 2CCS862001R1637 ABB Int.aut. S802S-UCK100 2p 100A UCK 50kA

Referencia: S802S-UCK100

Código: 2CCS862001R1637

Fabricante: ABB

Descripción:

Int.aut. S802S-UCK100 2p 100A UCK 50kA

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial > S800S-UC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 338,97 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Perfil de EcoSolutions9AKK108471A1082
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 86.29 %
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil9AKK108470A2575
Declaración Ambiental de Producto - EPD9AKK108470A1695
9AKK108470A1696
Técnica
Tipo de corriente residualVersión estándar
Capacidad nominal de corte en cortocircuito (Icu)(500 V DC) 50 kA
Capacidad nominal de corte en cortocircuito en servicio (Ics)(500 V DC) 50 kA
Indicación de la posición del contactoON / OFF / TRIP
Clase de limitación de energía3
Número de postes protegidos2
Número de polos2P
Tipo de desbloqueoK
Marcado del actuadorI / O
Accesorios disponiblesSí
Capacidad de conexiónFlexible 0 … 50 mm²
Rígido 0 … 70 mm²
Tipo de terminalTerminales de tornillo
Eléctrica
Característica de tropiezoUC-K
Tensión nominal de operaciónacc. to IEC 60947-2 500 V DC
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 1500 V
Tensión nominal soportada por impulsos (Uimp)8 kV
Tipo de tensión de entradaDC
Corriente nominal (In)100 A
Corriente nominal de cortocircuito condicional (Inc)(230 V) 50 kA
(400 V) 50 kA
Frecuencia (f)50...60 Hz
Frecuencia nominal (f)0 Hz
Pérdida de potencia16.6 W
en condiciones nominales de funcionamiento por polo 8.3 W
Categoría de sobretensiónIII
Cumplimiento de Materiales
Información sobre RoHS2CCC005084D0202
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20211214
Declaración REACH9AKK108470A9089
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20250313
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Temperatura ambienteFuncionamiento -25 ... +60 °C
Almacenamiento -40 ... +70 °C
Grado de protecciónIP20
Grado de contaminación2
Información medioambiental2CCY413207D0203
Dimensiones
Anchura en número de espacios modulares3
Ancho del product54 mm
Alto del producto95 mm
Largo del product82.5 mm
Peso del product490 g
Profundidad incorporada (t2)82.5 mm
Diagrama de dimensiones2CCC413003C0201
Ingeniería
Datos de EPLAN9AAC172534_EPLAN
Clasificación
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Peso510 g
Certificados y Declaraciones (Número de Documento)
Certificado CB2CCC413025D0202
Certificado CCCCQC2007010307251328
Declaración de conformidad - CE2CCC005084D0202
Certificado ESTIS800 GOST
Certificado UL9AKK107680A2286
Certificado VDE2CCC413040D0601
Instalación
Instrucciones y manuales2CCC413016M0008
Descargas Populares
Ficha técnica, información técnica9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Clasificaciones y estándares externos
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
Clase electrónicaV11.0 : 27141901
Código de categoría granular de IDEA (IGCC)4899 >> Miniature circuit breaker (MCB) screw-in model
Código de clasificación de objetosF
NormasIEC/EN 60947-2

ETIM for 2CCS862001R1637 Disyuntores, fusibles (EC000042)

CaracterísticaProfundidad de instalación (EF000218)
Valor82.5 mm
CaracterísticaCurva de disparo (EF000889)
ValorOtros
CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor100 A
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor1500 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor8 kV
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaFrecuencia (EF000416)
Valor0 Hz
CaracterísticaClase de limitación de energía (EF002568)
Valor3
CaracterísticaMontaje empotrado (EF007517)
ValorNo
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor3
CaracterísticaGrado de contaminación (EF002570)
Valor2
CaracterísticaEquipos adicionales posibles (EF008148)
ValorSí
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor3
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaSección de conductor conectable (EF007343)
Valor0 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0 mm²
CaracterísticaProtección contra explosiones (EF004663)
ValorNo
