ABBIndustrialS800CS802C-C80 2CCS882001R0804 ABB Int.aut. S802C-C80 2p 80A C 25kA

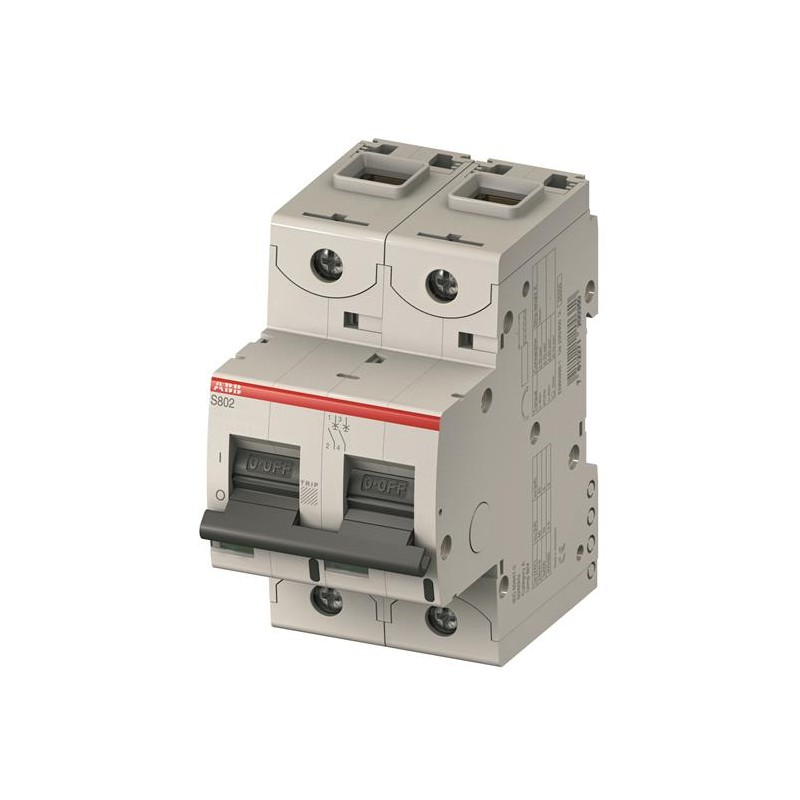

ABB S802C-C80 2CCS882001R0804 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

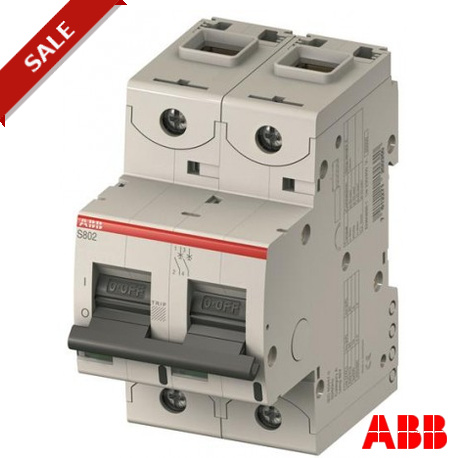

S802C-C80 2CCS882001R0804 ABB Int.aut. S802C-C80 2p 80A C 25kA

Referencia: S802C-C80

Código: 2CCS882001R0804

Fabricante: ABB

Descripción:

Int.aut. S802C-C80 2p 80A C 25kA

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial > S800C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

El S802C-C80 es un 2-polo de Alto Rendimiento interruptor de Circuito con C-característica, con la jaula de la terminal y una corriente nominal de 80 A. es una limitación de la corriente de dispositivo con un máximo de capacidad de ruptura de 25kA en 240/415V. Puede ser utilizado para tensiones de hasta 254/440V y en DC también. Tiene dos diferentes mecanismos de disparo, la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. El S802C-C80 cumple con la norma IEC/EN 60898-1 y IEC/EN 60947-2 y permite el uso en aplicaciones industriales. Tiene numerosas de las aprobaciones, por lo tanto puede ser utilizado en todo el mundo. La amplia gama de accesorios hace que el uso de S802C-C80 más cómodo. Debido a la rápida extinción del arco de S802C-C80 su aplicación será segura.

El pedido

  • EAN:
    7612271213572
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362020

Dimensiones

  • Neto Del Producto Anchura:
    54mm
  • Producto De La Profundidad De La Red:
    82.5mm
  • Neto Del Producto De La Altura:
    95mm
  • Peso Neto Del Producto:
    0.49kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    105 mm
  • Paquete De Nivel 1 Longitud:
    60 mm
  • Paquete De Nivel 1 Altura:
    99 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.51 kg
  • Paquete de Nivel 1 EAN:
    7612271213572

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +60 °C
    De Almacenamiento -40 ... +70 °C
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    5 g
    30 ms
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    2 - el 13,2 Hz / 1 mm
    13.2 - 100Hz / 0,7 g
    con carga 100% x Ie
  • Condiciones Ambientales:
    El Calor húmedo Cíclico acc. IEC 60068-2-30 12+12 ciclo
    El Calor húmedo Cíclico acc. IEC 60068-2-30 55°C @ 90-96%
    El Calor húmedo Cíclico acc. IEC 60068-2-30 25°C @ 90-100%
    El Calor seco de la Prueba B acc. IEC 60068-2-2 16 horas @ 55 °C
    El Calor seco de la Prueba B acc. IEC 60068-2-2 de 2 horas a 70 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Número de Polos:
    2
  • Disparo Característica:
    C
  • Corriente Nominal (In):
    Un 80
  • Tensión Nominal:
    254/440 V
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 6.4 W
  • Tensión Nominal De Aislamiento (Uyo):
    500 V AC
  • Voltaje De Funcionamiento:
    Máximo 230/400 V AC
    Mínimo de 12 V CA
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Nominal De Cortocircuito Capacidad De (Icn):
    (230 / 400 V CA) 15 kA
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (240 / 415 V AC) 25 kA
    (254 / 440 V CA) 15 kA
    (125 V DC) 10 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (240 / 415 V AC) 18 kA
    (254 / 440 V AC) 10 kA
    (125 V DC) 10 kA
  • Limitación De Energía De La Clase:
    3
  • Categoría De Sobretensión:
    IV
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Material De La Carcasa:
    Aislamiento del grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    ON / OFF / VIAJE
  • Grado de Protección:
    acc. IEC 60529 IP20
  • Observaciones:
    Conexión de la parte superior e inferior
    La conexión con CU sólo
    IP40 en caja con tapa
    Jaula terminal con tornillo de sujeción
  • Resistencia Eléctrica:
    6000 ciclo
  • Resistencia Mecánica:
    4000 ciclo
  • Tipo De Terminal:
    Terminales De Tornillo
  • La Conexión De Capacidad:
    Cadena 1 ... 50 mm2
    Flexible de 1 ...70 mm2
  • Par De Apriete:
    3.5 N·m
    31 in·lb
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F
