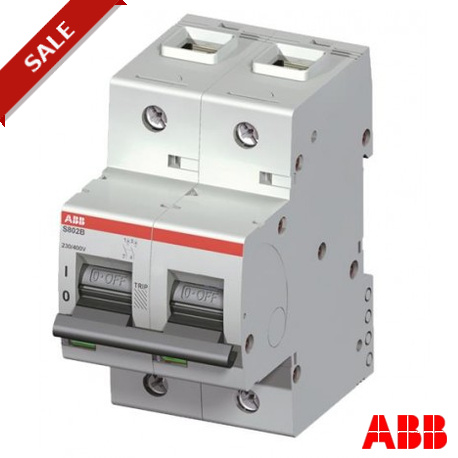

ABB 2CCS812001R0401 2CCS812001R0401 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCS812001R0401 ABB Int.aut. S802B-D40 2p 40A D 16kA

Referencia: 2CCS812001R0401

Fabricante: ABB

Descripción:

Int.aut. S802B-D40 2p 40A D 16kA

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial > S800C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

El S802B-D40 es una 2-polo de Alto Rendimiento interruptor de Circuito con D-Dharacteristic, con la jaula de la terminal y una intensidad de corriente de 40 A. es una limitación de la corriente de dispositivo con un máximo de capacidad de ruptura de 16kA 230/400V. Puede ser utilizado para tensiones de hasta 230/400V. Tiene dos diferentes mecanismos de disparo, la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. El S802B-D40 cumple con la norma IEC/EN 60947-2 y EN 60898-1 y permite el uso residencial, comercial e industrial. Tiene numerosas de las aprobaciones, por lo tanto puede ser utilizado en todo el mundo. La amplia gama de accesorios hace que el uso de S802B-D40 más cómodo. Debido a la rápida extinción del arco de S802B-D40 su aplicación será segura.

El pedido

  • EAN:
    7612271415990
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362020

Dimensiones

  • Neto Del Producto Anchura:
    54mm
  • Producto De La Profundidad De La Red:
    82.5mm
  • Neto Del Producto De La Altura:
    95mm
  • Peso Neto Del Producto:
    0.49kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    105 mm
  • Paquete De Nivel 1 Longitud:
    60 mm
  • Paquete De Nivel 1 Altura:
    99 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.51 kg
  • Paquete de Nivel 1 EAN:
    7612271415990
  • Nivel De Paquete De 2 Unidades:
    1 pieza
  • Paquete De Nivel 2 Altura:
    0.92 mm
  • Paquete De Nivel 2 Peso Bruto:
    0.51 kg

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +60 °C
    De Almacenamiento -40 ... +70 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Número de Polos:
    2
  • Disparo Característica:
    D
  • Corriente Nominal (In):
    40 Un
  • Tensión Nominal:
    230/400 V AC
    75 V DC
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 3.7 W
  • Tensión Nominal De Aislamiento (Uyo):
    440 V AC
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Nominal De Cortocircuito Capacidad De (Icn):
    10 kA
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (230 / 400 V AC) 16 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (230 / 400 V AC) 10 kA
  • Categoría De Sobretensión:
    III
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    4 kV
  • Material De La Carcasa:
    Aislamiento del grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    ON / OFF / VIAJE
  • Grado de Protección:
    acc. IEC 60529 IP20
  • Observaciones:
    Conexión de la parte superior e inferior
    La conexión con CU sólo
    IP40 en caja con tapa
    Jaula terminal con tornillo captIIIe
  • Tipo De Terminal:
    Terminales De Tornillo
  • La Conexión De Capacidad:
    Flexible de 1 ... 50 mm2
    Flexible Trenzado
    1 ...70 mm2
  • Par De Apriete:
    3.5 N·m
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F

ETIM for 2CCS812001R0401 Disyuntores, fusibles (EC000042)

CaracterísticaProfundidad de instalación (EF000218)
Valor82.5 mm
CaracterísticaCurva de disparo (EF000889)
ValorD
CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor40 A
CaracterísticaTensión nominal (EF000228)
Valor400 V
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor500 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor6 kV
CaracterísticaTipo de tensión (EF000187)
ValorCA/CC
CaracterísticaPoder de corte asignado Icn según EN 60898 a 400 V (EF009555)
Valor10 kA
CaracterísticaPoder de corte asignado Icu según EN 60947-2 a 400 V (EF009558)
Valor16 kA
CaracterísticaFrecuencia (EF000416)
Valor50 Hz
CaracterísticaClase de limitación de energía (EF002568)
Valor3
CaracterísticaMontaje empotrado (EF007517)
ValorNo
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor3
CaracterísticaGrado de contaminación (EF002570)
Valor3
CaracterísticaEquipos adicionales posibles (EF008148)
ValorSí
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor3
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaSección de conductor conectable (EF007343)
Valor0 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0 mm²
CaracterísticaProtección contra explosiones (EF004663)
ValorNo
