ABBIndustrialS800CS802B-C80 2CCS812001R0804 ABB Int.aut. S802B-C80 2p 80A C 16kA

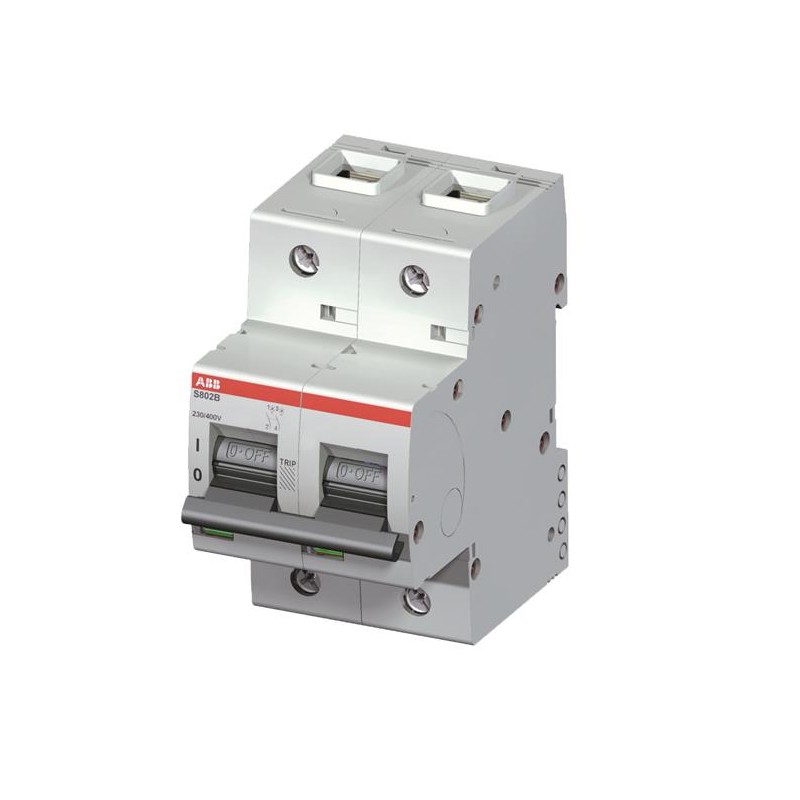

ABB S802B-C80 2CCS812001R0804 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

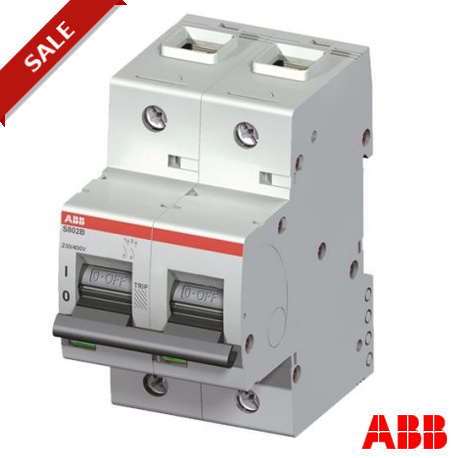

S802B-C80 2CCS812001R0804 ABB Int.aut. S802B-C80 2p 80A C 16kA

Referencia: S802B-C80

Código: 2CCS812001R0804

Fabricante: ABB

Descripción:

Int.aut. S802B-C80 2p 80A C 16kA

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial > S800C

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

El S802B-C80 es un 2-polo de Alto Rendimiento interruptor de Circuito con C-característica, con la jaula de la terminal y una corriente nominal de 80 A. es una limitación de la corriente de dispositivo con un máximo de capacidad de ruptura de 16kA 230/400V. Puede ser utilizado para tensiones de hasta 230/400V. Tiene dos diferentes mecanismos de disparo, la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. El S802B-C80 cumple con la norma IEC/EN 60947-2 y EN 60898-1 y permite el uso residencial, comercial e industrial. Tiene numerosas de las aprobaciones, por lo tanto puede ser utilizado en todo el mundo. La amplia gama de accesorios hace que el uso de S802B-C80 más cómodo. Debido a la rápida extinción del arco de S802B-C80 su aplicación será segura.

El pedido

  • EAN:
    7612271416393
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362020

Dimensiones

  • Neto Del Producto Anchura:
    54mm
  • Producto De La Profundidad De La Red:
    82.5mm
  • Neto Del Producto De La Altura:
    95mm
  • Peso Neto Del Producto:
    0.49kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    105 mm
  • Paquete De Nivel 1 Longitud:
    60 mm
  • Paquete De Nivel 1 Altura:
    99 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.51 kg
  • Paquete de Nivel 1 EAN:
    7612271416393
  • Nivel De Paquete De 2 Unidades:
    1 pieza
  • Paquete De Nivel 2 Altura:
    0.92 mm
  • Paquete De Nivel 2 Peso Bruto:
    0.51 kg

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +60 °C
    De Almacenamiento -40 ... +70 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Número de Polos:
    2
  • Disparo Característica:
    C
  • Corriente Nominal (In):
    Un 80
  • Tensión Nominal:
    230/400 V AC
    75 V DC
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 6.4 W
  • Tensión Nominal De Aislamiento (Uyo):
    440 V AC
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Nominal De Cortocircuito Capacidad De (Icn):
    10 kA
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (230 / 400 V AC) 16 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (230 / 400 V AC) 10 kA
  • Categoría De Sobretensión:
    III
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    4 kV
  • Material De La Carcasa:
    Aislamiento del grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    ON / OFF / VIAJE
  • Grado de Protección:
    acc. IEC 60529 IP20
  • Observaciones:
    Conexión de la parte superior e inferior
    La conexión con CU sólo
    IP40 en caja con tapa
    Jaula terminal con tornillo captIIIe
  • Tipo De Terminal:
    Terminales De Tornillo
  • La Conexión De Capacidad:
    Flexible de 1 ... 50 mm2
    Flexible Trenzado
    1 ...70 mm2
  • Par De Apriete:
    3.5 N·m
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F
