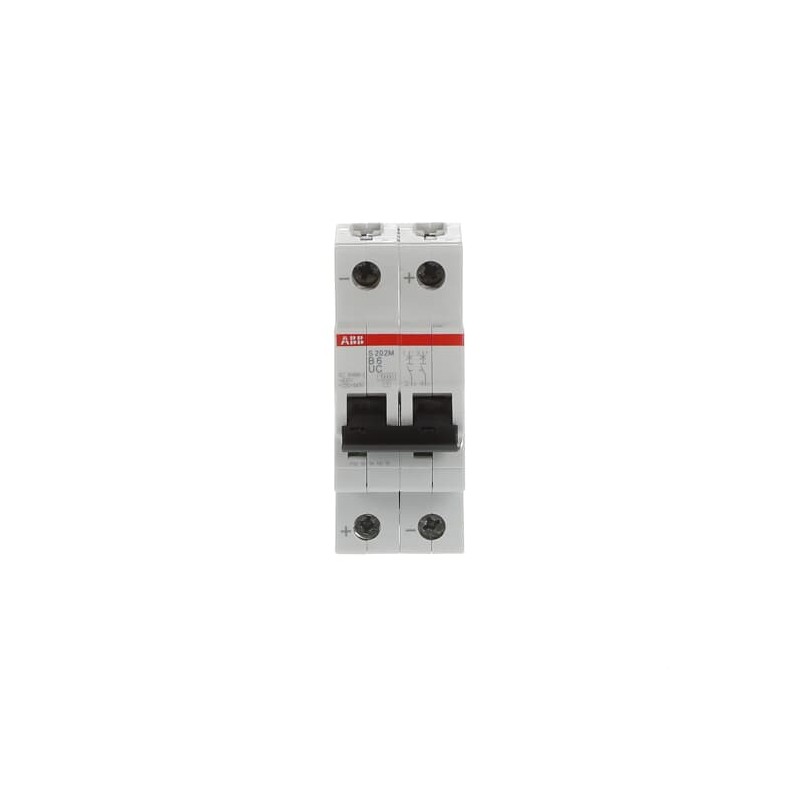

2CDS272061R0065 ABB Int.aut. S202M-B6UC 2p 6A UCB 10kA
2CDS272061R0065
ABB
Int.aut. S202M-B6UC 2p 6A UCB 10kA
Disyuntores, fusibles > Interruptor magnetotérmico
Industrial > S200M-UC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲El disyuntor miniatura S 200 M de la UC se extiende a lo establecido ABB System pro M compact® gama de productos con un MCB de CC y de CA aplicaciones. El S 200 M de la UC impresiona con su gama de rendimiento y en consecuencia la gran cantidad de aprobaciones. Sus incorporada de alta capacidad de ruptura de cortocircuito a través de toda la línea de modelos, la flexibilidad de la CA y de DC de la aplicación y su aprobación y cumplimiento de conformidad con todos los principales internacionales y las normas locales lo hacen realmente único. Todos los System pro M compact® accesorios se pueden combinar fácilmente con el nuevo modelo de la línea. Si el almacenamiento o la ingeniería de proyecto, la planificación, la instalación o el mantenimiento de su equipo, el S 200 M de la UC es un simple y flexible solución.
+
–
Accesorios
| Identificador | Tipo de | Descripción | Cant. | Unidad De Medida |
|---|---|---|---|---|
| 2CCA880100R0001 | CMS-100PS | Sensor de 18 mm, 80 AC, DC, TRMS, montaje de pro M compact & SMISSLINE | 1 | pieza |
| 2CCA880101R0001 | CMS-101PS | Sensor de 18 mm, 40 A, AC, DC, TRMS, montaje de pro M compact & SMISSLINE | 1 | pieza |
| 2CCA880102R0001 | CMS-102PS | Sensor de 18mm, 20A AC, DC, TRMS, montaje de pro M compact & SMISSLINE | 1 | pieza |
| 2CDS200909R0001 | S2C-A1 | S2C-A1 - Derivación de Viaje | 1 | pieza |
| 2CDS200909R0002 | S2C-A2 | S2C-A2 - Derivación de Viaje | 1 | pieza |
| 2CDS200912R0001 | S2C-H6R | S2C-H6R - Contacto Auxiliar | 1 | pieza |
| 2CDS200918R0001 | S2C-NT | S2C-NT Mano Neutral | 1 | pieza |
| 2CDS200922R0001 | S2C-S/H6R | S2C-S/H6R Señal / Contacto Auxiliar | 1 | pieza |
| 2CDS200936R0001 | S2C-H11L | S2C-H11L - Contacto Auxiliar | 1 | pieza |
| 2CDS200936R0002 | S2C-H20L | S2C-H20L - Contacto Auxiliar | 1 | pieza |
| 2CDS200936R0003 | S2C-H02L | S2C-H02L - Contacto Auxiliar | 1 | pieza |
| 2CDS200946R0001 | S2C-H6-11R | S2C-H6-11R - Contacto Auxiliar | 1 | pieza |
| 2CDS200946R0002 | S2C-H6-20R | S2C-H6-20R - Contacto Auxiliar | 1 | pieza |
| 2CDS200946R0003 | S2C-H6-02R | S2C-H6-02R - Contacto Auxiliar | 1 | pieza |
| 2CDS200970R0001 | S2C-H01 | S2C-H01 - Contacto Auxiliar | 1 | pieza |
| 2CDS200970R0002 | S2C-H10 | S2C-H10 - Contacto Auxiliar | 1 | pieza |
| 2CSS200911R0001 | S2C-UA 12 DC | S2C-UA 12 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0002 | S2C-UA 24 DE CA | S2C-UA 24 de CA - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0003 | S2C-UA 48 AC | S2C-UA 48 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0004 | S2C-UA AC 110 | S2C-UA 110 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0005 | S2C-UA AC 230 | S2C-UA 230 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0006 | S2C-UA 400 AC | S2C-UA 400 AC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0007 | S2C-UA 24 DC | S2C-UA 24 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0008 | S2C-UA 48 DC | S2C-UA 48 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0009 | S2C-UA 110 CC | S2C-UA 110 DC - disparador de mínima tensión | 1 | pieza |
| 2CSS200911R0010 | S2C-UA 230 DC - disparador de mínima tensión | S2C-UA 230 DC | 1 | pieza |
| 2CSS200998R0001 | S2C-BP - Mecánico dispositivo de disparo | S2C-BP | 1 | pieza |
| 2CSS200999R0001 | S2C-EST - Plug-in de base | S2C-EST | 1 | pieza |
| 2CSS201997R0013 | S2C-CM1 - Motor de funcionamiento del dispositivo | S2C-CM1 | 1 | pieza |
| 2CSS203997R0013 | S2C-CM2/3 | S2C-CM2/3 - Motor de funcionamiento del dispositivo | 1 | pieza |
| 2CSS204997R0013 | S2C-CM4 - Motor de funcionamiento del dispositivo | S2C-CM4 | 1 | pieza |
| GHS2001901R0003 | S2C-DH | S2C-DH - Accesorios Mecánicos | 1 | pieza |
El pedido
- EAN:
- 4013614432811
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- 85362010
Dimensiones
- Neto Del Producto Anchura:
- 35mm
- Producto De La Profundidad De La Red:
- 69mm
- Neto Del Producto De La Altura:
- 88mm
- Peso Neto Del Producto:
- 0.25kg
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 5 piezas
- Paquete De Nivel 1 De Ancho De:
- 92 mm
- Paquete De Nivel 1 Longitud:
- 183 mm
- Paquete De Nivel 1 Altura:
- 80 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.3 kg
- Paquete de Nivel 1 EAN:
- 4013614423932
- Nivel De Paquete De 2 Unidades:
- 60 pieza
- Paquete De Nivel 2 De Ancho:
- 275 mm
- Paquete De Nivel 2 Duración:
- 395 mm
- Paquete De Nivel 2 Altura:
- 210 mm
- Paquete De Nivel 2 Peso Bruto:
- 16 kg
- Paquete de Nivel 2 EAN:
- 4013614443916
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +55 °C
De Almacenamiento -40 ... +70 °C
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 25g / 2 amortiguadores / 13 ms
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g, 20 ciclos en 5 ... 150 ... 5 Hz con carga de 0,8 En
- Condiciones Ambientales:
- 28 ciclos
con 55 °C / 90-96 %
y 25 °C / 95-100 %
Técnica
- Normas:
- IEC/EN 60898-2
IEC/EN 60947-2
- Número de Polos:
- 2
- Disparo Característica:
- B
- Corriente Nominal (In):
- 6 Un
- Tensión Nominal:
- acc. IEC 60898-1 400 V AC
acc. IEC 60898-1 440 V DC
acc. IEC 60947-2 440 V AC
acc. IEC 60947-2 440 V DC
- La Pérdida De Potencia:
- 4.06 W
en las Condiciones de Operación nominales por Polo 2.03 W
- Tensión Nominal De Aislamiento (Uyo):
- acc. toIEC/EN 60664-1 484 V
- Voltaje De Funcionamiento:
- Máximo (Incl. La tolerancia) 440 V AC
Máximo (Incl. La tolerancia) 500 V DC
Mínimo 12 V AC / 12 V DC
- Frecuencia nominal (f):
- DC
50 Hz
60 Hz
- Nominal De Cortocircuito Capacidad De (Icn):
- 10 kA
- Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
- (AC) 10 kA
(DC) 10 kA
- De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
- (AC) 7.5 kA
(DC) 10 kA
- Limitación De Energía De La Clase:
- 3
- Categoría De Sobretensión:
- III
- Grado De Contaminación:
- 2
- Nominal Soportada De Impulso De Tensión (Uimp):
- 4 kV
(6.2 kV @ el nivel del mar)
(5.0 kV @ 2000 m)
- Dieléctrica Tensión De Prueba:
- 50 / 60 Hz, 1 min: 2 kV
- Material De La Carcasa:
- Aislamiento del Grupo I, RAL 7035
- Tipo De Actuador:
- Aislamiento del grupo II, negro, sellables
- En Contacto Con La Indicación De Posición:
- Rojo / Verde APAGADO
- Grado de Protección:
- IP20
- Observaciones:
- IP40 en la carcasa de la cubierta, tenga en cuenta la polaridad de dispositivo
- Resistencia Eléctrica:
- 20000 AC ciclo
- Resistencia Mecánica:
- 20000 ciclo
- Tipo De Terminal:
- Terminales De Tornillo
- Terminal De Tornillo De Tipo:
- A prueba de fallos Bi-direccional de Cilindros de elevación de la Terminal
- La Conexión De Capacidad:
- Embarrado 10 / 10 mm2
Flexible con Virola de 0,75 ... 25 mm2
Flexible de 0,75 ... 25 mm2
Rígido de 0,75 ... 35 mm2
Cadena de 0,75 ... 35 mm2
- Par De Apriete:
- 2.8 N·m
- Se Recomienda El Controlador De Tornillo:
- Pozidriv 2
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- Posición De Montaje:
- Cualquier
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- 500 V DC / 480 V CA
- La conexión de la Capacidad de UL/CSA:
- Embarrado de 14 a 8 AWG
Conductor 4 AWG 14 ...
- Par de apriete UL/CSA:
- 25 in·lb
- Interrumpir la Clasificación de la acc. a UL1077:
- (AC) 10 kA
(DC) 10 kA
Certificados y Declaraciones (Número de Documento)
- Declaración de Conformidad - CE:
- 2CDK400582D0401
Clasificaciones
- eClass:
- 7.0 27141901
- ETIM 4:
- EC000042 - disyuntor Miniatura (MCB)
- ETIM 5:
- EC000042 - disyuntor Miniatura (MCB)
- Objeto Código De Clasificación:
- F
- UNSPSC:
- 39121614
| Característica | Valor |
|---|---|
| Profundidad de instalación (EF000218) | 69 mm |
| Curva de disparo (EF000889) | B |
| Número de polos (total) (EF008618) | 2 |
| Número de polos protegidos (EF005548) | 2 |
| Corriente nominal (EF000227) | 6 A |
| Tensión nominal (EF000228) | 400 V |
| Tensión de aislamiento nominal Ui (EF001366) | 440 V |
| Resistencia a picos de tensión asignada (Uimp) (EF011980) | 4 kV |
| Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) | 10 kA |
| Tipo de tensión (EF000187) | CA/CC |
| Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) | 10 kA |
| Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) | 15 kA |
| Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) | 15 kA |
| Frecuencia (EF000416) | 50 Hz |
| Clase de limitación de energía (EF002568) | 3 |
| Montaje empotrado (EF007517) | No |
| Acoplamiento de conductor neutro (EF005997) | No |
| Categoría de sobretensión (EF002569) | 3 |
| Grado de contaminación (EF002570) | 3 |
| Equipos adicionales posibles (EF008148) | Sí |
| Ancho en número de espacios modulares (EF002950) | 2.0 |
| Grado de protección (IP) (EF005474) | IP20 |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
| Sección de conductor conectable (EF007343) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Protección contra explosiones (EF004663) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| Int.aut. S202M-B6UC 2p 6A UCB 10kA - ABB - S202M-B6UC - 2CDS272061R0065 | 115 Kbytes |
|
| S202M-B6UC 2CDS272061R0065 ABB Int.aut. S202M-B6UC 2p 6A UCB 10kA | 73 Kbytes |
|
