> >>>S804N-C8 2CCS894001R0084 ABB Int. aut. S804N-C8 4p 8A C 36kA
Anterior producto Siguiente producto

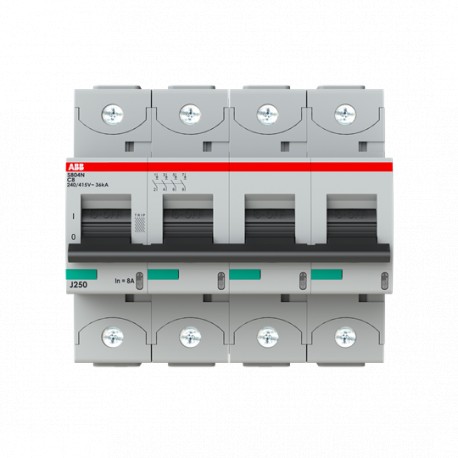

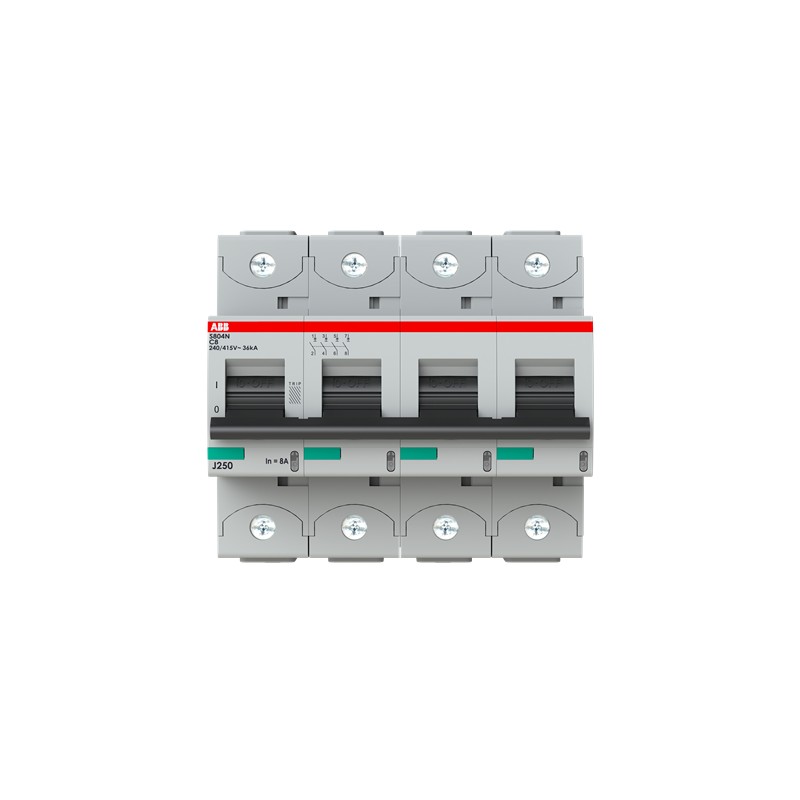

S804N-C8 2CCS894001R0084 ABB Int. aut. S804N-C8 4p 8A C 36kA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S804N-C8 2CCS894001R0084 ABB Int. aut. S804N-C8 4p 8A C 36kA

2CCS894001R0084

ABB

Int. aut. S804N-C8 4p 8A C 36kA

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Industrial > S800N

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $230.35
Precio unitario: $230.35

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El S804N-C8 es un 4-polo de Alto Rendimiento interruptor de Circuito con C-característica, con la jaula de la terminal y una corriente nominal de 8 A. es una limitación de la corriente de dispositivo con un máximo de capacidad de ruptura de 36kA en 240/415V. Puede ser utilizado para tensiones de hasta 400/690V y en DC también. Tiene dos diferentes mecanismos de disparo, la térmica mecanismo de disparo para protección contra sobrecargas y la electromecánico mecanismo de disparo para la protección de cortocircuito. El S804N-C8 cumple con la norma IEC/EN 60947-2 y permite el uso en aplicaciones industriales. Tiene numerosas de las aprobaciones, por lo tanto puede ser utilizado en todo el mundo. La amplia gama de accesorios hace que el uso de S804N-C8 más cómodo. Debido a la rápida extinción del arco de S804N-C8 su aplicación será segura.

El pedido

  • EAN:
    7612271411718
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362020

Dimensiones

  • Neto Del Producto Anchura:
    106mm
  • Producto De La Profundidad De La Red:
    82.5mm
  • Neto Del Producto De La Altura:
    95mm
  • Peso Neto Del Producto:
    0.98kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    105 mm
  • Paquete De Nivel 1 Longitud:
    111 mm
  • Paquete De Nivel 1 Altura:
    99 mm
  • Paquete De Nivel 1 Peso Bruto:
    1.01 kg
  • Paquete de Nivel 1 EAN:
    7612271411718

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -25 ... +60 °C
    De Almacenamiento -40 ... +70 °C
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    5 g
    30 ms
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    2 - el 13,2 Hz / 1 mm
    13.2 - 100Hz / 0,7 g
    con carga 100% x Ie
  • Condiciones Ambientales:
    El Calor húmedo Cíclico acc. IEC 60068-2-30 12+12 ciclo
    El Calor húmedo Cíclico acc. IEC 60068-2-30 55°C @ 90-96%
    El Calor húmedo Cíclico acc. IEC 60068-2-30 25°C @ 90-100%
    El Calor seco de la Prueba B acc. IEC 60068-2-2 16 horas @ 55 °C
    El Calor seco de la Prueba B acc. IEC 60068-2-2 de 2 horas a 70 °C
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnica

  • Normas:
    IEC/EN 60947-2 IEC/EN 60898-1
  • Número de Polos:
    4
  • Disparo Característica:
    C
  • Corriente Nominal (In):
    8 Un
  • Tensión Nominal:
    400/690 V AC
    375 V DC
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 1,7 W
  • Tensión Nominal De Aislamiento (Uyo):
    690 V CA
  • Frecuencia nominal (f):
    50 / 60 Hz
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (240 / 415 V AC) 36 kA
    (254 / 440 V AC) 20 kA
    (400 / 690 V AC) 4.5 kA
    (125 V DC) 20 kA
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (240 / 415 V CA) 30 kA
    (254 / 440 V CA) 15 kA
    (400 / 690 V AC) kA 3
    (125 V DC) 20 kA
  • Categoría De Sobretensión:
    IV
  • Grado De Contaminación:
    3
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8 kV
  • Material De La Carcasa:
    Aislamiento del grupo I, RAL 7035
  • En Contacto Con La Indicación De Posición:
    ON / OFF / VIAJE
  • Grado de Protección:
    acc. IEC 60529 IP20
  • Observaciones:
    Conexión de la parte superior e inferior
    La conexión con CU sólo
    IP40 en caja con tapa
    Jaula terminal con tornillo de sujeción
  • Resistencia Eléctrica:
    10000 ciclo
  • Resistencia Mecánica:
    10000 ciclo
  • Tipo De Terminal:
    Terminales De Tornillo
  • La Conexión De Capacidad:
    Cadena 1 ... 50 mm2
    Flexible de 1 ...70 mm2
  • Par De Apriete:
    3.5 N·m
    31 in·lb
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    Cualquier

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC000042 - disyuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disyuntor Miniatura (MCB)
  • Objeto Código De Clasificación:
    F

Datasheet - PDF

▲
Título: Tamaño: Tipo:
Int. aut. S804N-C8 4p 8A C 36kA - ABB - S804N-C8 - 2CCS894001R0084 96 Kbytes Int. aut. S804N-C8 4p 8A C 36kA - ABB - S804N-C8 - 2CCS894001R0084
S804N-C8 2CCS894001R0084 ABB Int. aut. S804N-C8 4p 8A C 36kA 90 Kbytes Int. aut. S804N-C8 4p 8A C 36kA - ABB - S804N-C8 - 2CCS894001R0084
