ABBIndustrialS800S2CCS862001R0084 ABB Int. aut. S802S-C8 2p 8A C 50kA

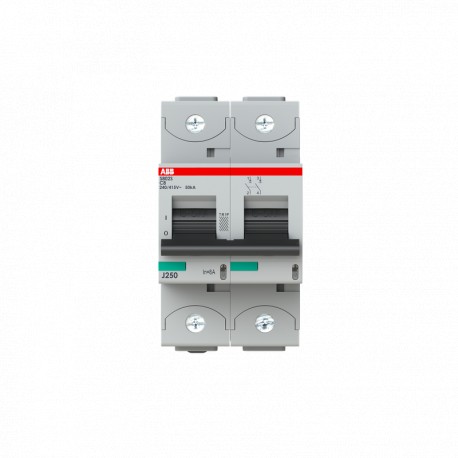

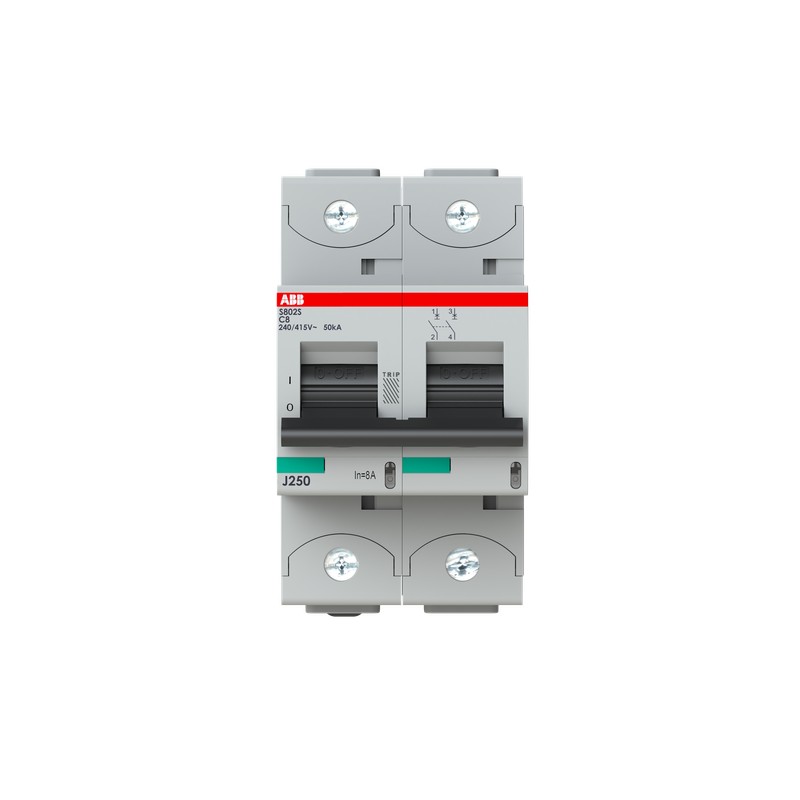

ABB 2CCS862001R0084 2CCS862001R0084 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCS862001R0084 ABB Int. aut. S802S-C8 2p 8A C 50kA

Referencia: 2CCS862001R0084

Fabricante: ABB

Descripción:

Int. aut. S802S-C8 2p 8A C 50kA

Categorías:

  • Disyuntores, fusibles > Interruptor magnetotérmico
  • ABB > Industrial > S800S

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 136,04 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Perfil de EcoSolutions9AKK108471A1082
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 86.29 %
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
Instrucciones de desmontaje al final de la vida útil9AKK108470A2575
Declaración Ambiental de Producto - EPD9AKK108470A1695
9AKK108470A1696
Técnica
Capacidad nominal de corte en cortocircuito (Icu)(415 V AC) 50 kA
(440 V AC) 30 kA
(500 V AC) 15 kA
(690 V AC) 6 kA
(250 V DC) 30 kA
Capacidad nominal de corte en cortocircuito en servicio (Ics)(415 V AC) 40 kA
(440 V AC) 22.5 kA
(500 V AC) 11 kA
(690 V AC) 4 kA
(250 V DC) 30 kA
Indicación de la posición del contactoON / OFF / TRIP
Clase de limitación de energía3
Resistencia eléctrica10000 cycle
Resistencia mecánica10000 cycle
Número de postes protegidos2
Número de polos2P
Par de apriete3.5 N·m
31 in·lb
Tipo de desbloqueoC
Marcado del actuadorI / O
Destornillador recomendadoPozidriv 2
Accesorios disponiblesSí
ObservacionesConnection from top and bottom Connecting with CU only IP40 in enclosure with cover Cage terminal with captive screw
Capacidad de conexiónFlexible 0 … 50 mm²
Rígido 0 … 70 mm²
Tipo de terminalTerminales de tornillo
Eléctrica
Característica de tropiezoC
Tensión nominal de operaciónacc. to IEC 60898-1 400 V AC
acc. to IEC 60947-2 690 V AC
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 690 V
Tensión nominal soportada por impulsos (Uimp)8 kV
Tipo de tensión de entradaAC/DC
Corriente nominal (In)8 A
Capacidad nominal de cortocircuito(400 V AC) 25 kA
Frecuencia (f)50...60 Hz
Frecuencia nominal (f)50/60 Hz
Pérdida de potenciaTotal 3.4 W
en condiciones nominales de funcionamiento por polo 1.7 W
Categoría de sobretensiónIV
Diseño
Material de la carcasaInsulation group I, RAL 7035
Técnica UL/CSA
Capacidad de interrupción según UL1077(480Y / 277 V AC) 14 kA
(600Y / 347 V AC) 6 kA
Cumplimiento de Materiales
Información sobre RoHS2CCC005083D0202
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20211214
Declaración REACH9AKK108470A9089
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20250313
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Temperatura ambienteFuncionamiento -40 ... 70 °C
Almacenamiento -40 ... 70 °C
Temperatura del aire ambiente de referenciaDe acuerdo con IEC60947-2 30 °C
según EN60898-1 30 °C
Grado de protecciónIP20
Grado de contaminación3
Resistencia a las vibraciones según IEC 60068-2-61 milímetro 2 - 13.2 Hz
0.7g con carga 100% x Ie 13.2 - 100 Hz
Información medioambiental2CCY413207D0203
Dimensiones
Anchura en número de espacios modulares3
Ancho del product54 mm
Alto del producto95 mm
Largo del product82.5 mm
Peso del product490 g
Profundidad incorporada (t2)82.5 mm
Diagrama de dimensiones2CCC413003C0201
Ingeniería
Datos de EPLAN9AAC172534_EPLAN
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso510 g
Número E (Noruega)1628411
Certificados y Declaraciones (Número de Documento)
Certificado CB9AKK107680A0857
Certificado CCC9AKK108469A3021
Declaración de conformidad - CE2CCC005083D0202
Certificado DNV GL2CCC413018D0201
Certificado ESTI2CCC413020D0101
Certificado KC9AKK107680A0932
Certificado LR2CCC413017D0201
Certificado UL9AKK107680A2286
Certificado VDE2CCC413039D0601
Instalación
Instrucciones y manuales2CCC413016M0008
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Posición de montajeAny
Descargas Populares
Ficha técnica, información técnica9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Clasificaciones y estándares externos
ETIM 9EC000042 - Miniature circuit breaker (MCB)
ETIM 10EC000042 - Miniature circuit breaker (MCB)
UNSPSC39121603
Clase electrónicaV11.0 : 27141901
Código de clasificación de objetosF
NormasIEC/EN 60947-2
IEC/EN 60898-1
UL 1077

ETIM for 2CCS862001R0084 Disyuntores, fusibles (EC000042)

CaracterísticaProfundidad de instalación (EF000218)
Valor82.5 mm
CaracterísticaCurva de disparo (EF000889)
ValorC
CaracterísticaNúmero de polos (total) (EF008618)
Valor2
CaracterísticaNúmero de polos protegidos (EF005548)
Valor2
CaracterísticaCorriente nominal (EF000227)
Valor8 A
CaracterísticaTensión nominal (EF000228)
Valor400 V
CaracterísticaTensión de aislamiento nominal Ui (EF001366)
Valor690 V
CaracterísticaResistencia a picos de tensión asignada (Uimp) (EF011980)
Valor8 kV
CaracterísticaTipo de tensión (EF000187)
ValorCA/CC
CaracterísticaPoder de corte asignado Icn según EN 60898 a 400 V (EF009555)
Valor25 kA
CaracterísticaPoder de corte asignado Icu según EN 60947-2 a 230 V (EF009557)
Valor30 kA
CaracterísticaPoder de corte asignado Icu según EN 60947-2 a 400 V (EF009558)
Valor50 kA
CaracterísticaFrecuencia (EF000416)
Valor50 Hz
CaracterísticaClase de limitación de energía (EF002568)
Valor3
CaracterísticaMontaje empotrado (EF007517)
ValorNo
CaracterísticaAcoplamiento de conductor neutro (EF005997)
ValorNo
CaracterísticaCategoría de sobretensión (EF002569)
Valor4
CaracterísticaGrado de contaminación (EF002570)
Valor3
CaracterísticaEquipos adicionales posibles (EF008148)
ValorSí
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor3
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaSección de conductor conectable (EF007343)
Valor0 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0 mm²
CaracterísticaProtección contra explosiones (EF004663)
ValorNo
