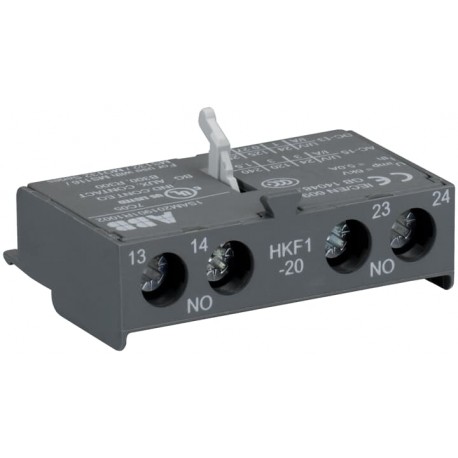

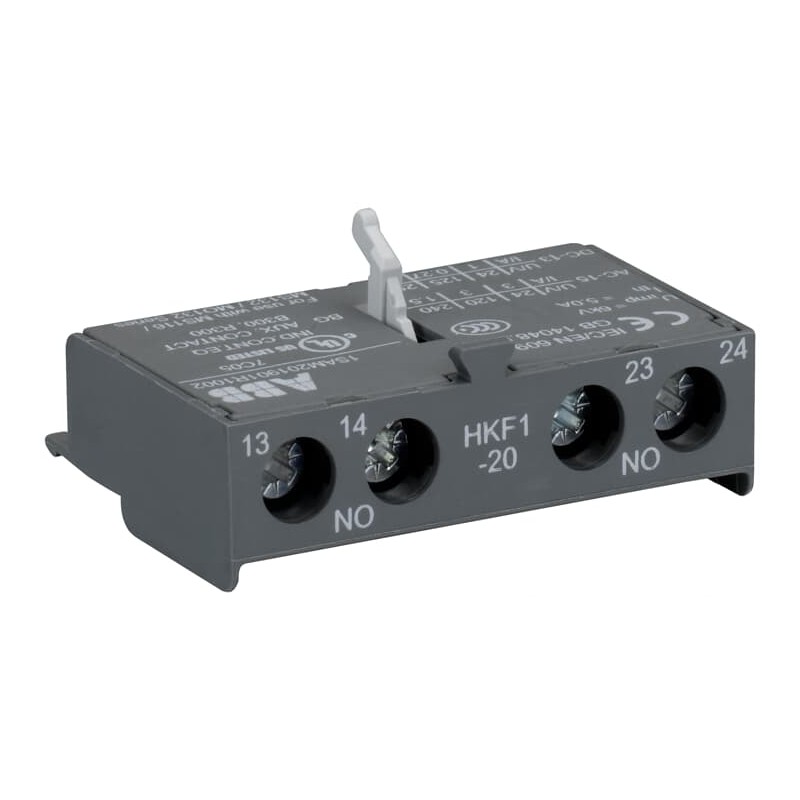

1SAM201901R1002 ABB HKF1-20 CONT.AUX 2NA MONT.FRONT.
1SAM201901R1002
ABB
HKF1-20 CONT.AUX 2NA MONT.FRONT.
HKF1-20 Aux.-contact 2NO, front mounting
Componentes industriales de baja tensión > Bloque de contactos auxiliares
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| 2CDC131120M6801 | |
| 2CDC131081M6801 | |
| 2CDC131082M6801 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Alto del producto | 12.5 mm |
| Largo del product | 26.5 mm |
| Peso del product | 0.015 kg |
| Technical | |
| Tipo de terminal | Screw Terminals |
| Tensión nominal de operación | 250 V |
| Corriente nominal de funcionamiento AC-15 (Ie) | (24 V) 3 A |
| (120 V) 3 A | |
| (240 V) 1.5 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 1 A |
| (125 V) 0.27 A | |
| (250 V) 0.11 A | |
| Frecuencia nominal (f) | Auxiliary Circuit DC |
| Auxiliary Circuit 50 Hz | |
| Auxiliary Circuit 60 Hz | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Tensión nominal de aislamiento (Ui) | 250 V |
| Grado de protección | IP20 |
| Durabilidad eléctrica | 100000 cycle |
| Durabilidad mecánica | 100000 cycle |
| Capacidad de conexión del circuito auxiliar | Flexible with Ferrule 1/2x 0.75 ... 1.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 1.0 ... 2.5 mm² | |
| Par de apriete | Auxiliary Circuit 0.8 ... 1.2 N·m |
| Longitud de pelado del cable | Auxiliary Circuit 8 mm |
| Destornillador recomendado | M3 |
| Pozidriv 2 | |
| Número de contactos auxiliares NO | 2 |
| Número de contactos auxiliares NC | 0 |
| Normas | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| UL 508 | |
| UL 60947-1 | |
| UL 60947-5-1 | |
| Nombre del producto | Auxiliary Contact |
| Adecuado para | MS116 |
| MS132 | |
| MO132 | |
| MS165 | |
| MO165 | |
| Adecuado para la clase de producto | Manual Motor Starter |
| Grupo de accesorios | Electrical |
| Tipo de accesorio | Auxiliary Contact |
| Technical UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 250 V AC |
| Capacidad de conexión Circuito auxiliar UL/CSA | Flexible 1/2x 16-14 AWG |
| Stranded 1/2x 16-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 7 in·lb |
| Clasificación de los contactos UL/CSA | B300 |
| R300 | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -50 ... +80 °C | |
| Resistencia a los golpes según IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Información sobre RoHS | 1SAA963006-4502 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA963000-4601 |
| Certificado ABS | 1SAA963001-0101 |
| Certificado BV | 1SAA963000-0202 |
| Certificado CB | 1SAA963003-2002 |
| Certificado CQC | CQC2017010304032779 |
| Certificado cUL | cUL_E137861 |
| Declaración de conformidad - CCC | 2020980304001251 |
| Declaración de conformidad - CE | 1SAD101100-3410 |
| Declaración de conformidad - UKCA | 1SAD201100-3410 |
| Certificado DNV | 1SAA963001-0302 |
| Certificado GL | 1SAA963001-0401 |
| 1SAA963000-0402 | |
| Certificado LR | 1SAA963001-0501 |
| 1SAA963001-0502 | |
| 1SAA963000-0505 | |
| 1SAA918001-0501 | |
| Certificado RINA | 1SAA963002-0802 |
| Certificado UL | UL_E137861 |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 148 mm |
| Embalaje Nivel 1 Largo | 36 mm |
| Embalaje Nivel 1 Alto | 50 mm |
| Embalaje Nivel 1 Peso | 0.195 kg |
| Embalaje Nivel 1 EAN | 4013614481420 |
| Embalaje Nivel 1 Unidades | box 10 piece |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 10.125 kg |
| Nivel de paquete 2 EAN | 4013614522734 |
| Embalaje Nivel 2 Unidades | 500 piece |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 4 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5 | EC000041 - Auxiliary contact block |
| ETIM 6 | EC000041 - Auxiliary contact block |
| ETIM 7 | EC000041 - Auxiliary contact block |
| ETIM 8 | EC000041 - Auxiliary contact block |
| Clase electrónica | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| Código de categoría granular de IDEA (IGCC) | 4743 >> Auxiliary contact block |
| Número E (Finlandia) | 3705898 |
| Característica | Valor |
|---|---|
| Número de contactos inversores (EF008257) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 2 |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de interruptores de señal de error (EF007613) | 0 |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 1.5 A |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Modelo (EF000010) | Montaje superior |
| Método de montaje (EF000003) | Fijación delantera |
| Portalámparas (EF000048) | Ninguno |
