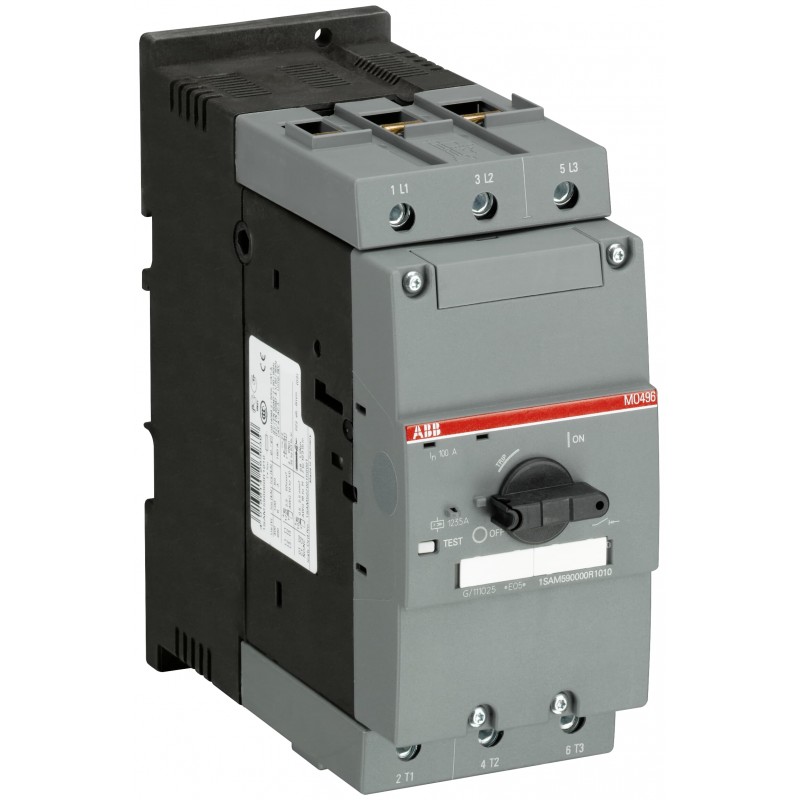

MO496-95 1SAM590000R1010 ABB Guardamotor solo magnetico Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MO496-95 1SAM590000R1010 ABB Guardamotor solo magnetico

MO496-95

1SAM590000R1010

ABB

Guardamotor solo magnetico

MO496-100 Manual Motor Starter Magnetic Only 100 A

Más detalles


Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85362090
Descargas Populares
Ficha técnica, información técnica1SBC100173C0201
Instrucciones y manuales1SAM507001R1001
Dimensiones
Ancho del product70 mm
Alto del producto165 mm
Largo del product174 mm
Peso del product2.293 kg
Technical
Capacidad nominal de corte en cortocircuito en servicio (Ics)(230 V AC) 100 kA
(400 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 5 kA
(690 V AC) 3 kA
Capacidad nominal de corte en cortocircuito (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 70 kA
(500 V AC) 10 kA
(690 V AC) 10 kA
Ajuste de la corriente de cortocircuito instantánea nominal (Ii)1235 A
Rango de ajusteNone
Potencia operativa nominal AC-3 (Pe)(400 V) Three Phase 55 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Main Circuit 450 V DC
Corriente nominal de funcionamiento (Ie)100 A
Corriente nominal de funcionamiento AC-3 (Ie)100 A
Frecuencia nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Tensión nominal soportada por impulsos (Uimp)Main Circuit 6 kV
Tensión nominal de aislamiento (Ui)690 V
Pérdida de potenciaat Rated Operating Conditions per Pole 12.7 W
Número de polos3
Corriente térmica convencional de aire libre (Ith)Main Circuit 100 A
Grado de protecciónHousing IP20
Main Circuit Terminals IP00
Grado de contaminación3
Durabilidad eléctrica25000 cycle
Durabilidad mecánica50000 cycle
Capacidad de conexión del circuito principalFlexible with Ferrule 1x 2.5 ... 50 mm²
Flexible with Ferrule 2x 2.5 ... 35 mm²
Solid 1/2x 2.5 ... 16 mm²
Stranded 1x 10 ... 70 mm²
Stranded 2x 10 ... 50 mm²
Par de aprieteMain Circuit 4 ... 6 N·m
Longitud de pelado del cableMain Circuit 17 mm
Destornillador recomendadoHexagon 4
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Tipo de actuadorRotary Handle
Indicación de la posición del contactoON / OFF / TRIP
NormasCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 508
ObservacionesFor overload protection of the motors, an appropriate thermal or electronic overload relays must be used
Technical UL/CSA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V AC
Potencia nominal UL/CSA(200 V AC) Three Phase 30 Hp
(208 V AC) Three Phase 30 Hp
(220 ... 240 V AC) Three Phase 40 Hp
(440 ... 480 V AC) Three Phase 75 Hp
(550 ... 600 V AC) Three Phase 100 Hp
Clasificación de uso general UL/CSA(600 V AC) 99 A
Capacidad de conexión del circuito principal UL/CSAFlexible 1x 10-2/0 AWG
Flexible 1/2x 10-1/0 AWG
Stranded 1x 10-2/0 AWG
Stranded 1/2x 10-1/0 AWG
Par de apriete UL/CSAMain Circuit 35 ... 53 in·lb
Ambiente
Temperatura ambienteFuncionamiento -20 ... +70 °C
Almacenamiento -50 ... +80 °C
Compensación de la temperatura del aire ambienteNo
Altitud máxima de funcionamiento permisible2000 m
Resistencia a los golpes según IEC 60068-2-2711 ms Pulse 25g
Material Compliance
Información sobre RoHS1SAD938505-0051
Estado de RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006539
WEEE B2C / B2BBusiness To Business
Categoría RAEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado cUL1SAA937000-1701
Declaración de conformidad - CCC2022960307001586
Declaración de conformidad - CE1SAD938505-0051
Declaración de conformidad - UKCA1SAD938500-1051
Certificado DNV1SAA937000-0301
Certificado EAC1SAA937001-2703
Certificado RMRS1SAA918000-0704
Certificado ULUL_E167205
Información de Embalaje
Embalaje Nivel 1 Unidades1 piece
Embalaje Nivel 1 Ancho76.5 mm
Embalaje Nivel 1 Largo190 mm
Embalaje Nivel 1 Alto171 mm
Embalaje Nivel 1 Peso2.3 kg
Embalaje Nivel 1 EAN4013614265839
Clasificaciones
Código de clasificación de objetosF
ETIM 4EC000074 - Motor protective circuit-breaker
ETIM 5EC000074 - Motor protective circuit-breaker
ETIM 6EC000074 - Motor protection circuit-breaker
ETIM 7EC000074 - Motor protection circuit-breaker
ETIM 8EC000074 - Motor protection circuit-breaker
Clase electrónicaV11.0 : 27370401
UNSPSC39121521
Código de categoría granular de IDEA (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO GUARDAMOTORES ES.pdf 31 Mbytes
MO496-95 1SAM590000R1010 ABB Guardamotor solo magnetico 63 Kbytes MO496-95 1SAM590000R1010 ABB Guardamotor solo magnetico
