ABBGuardamotores MO496-63 1SAM590000R1007 ABB Guardamotor solo magnetico

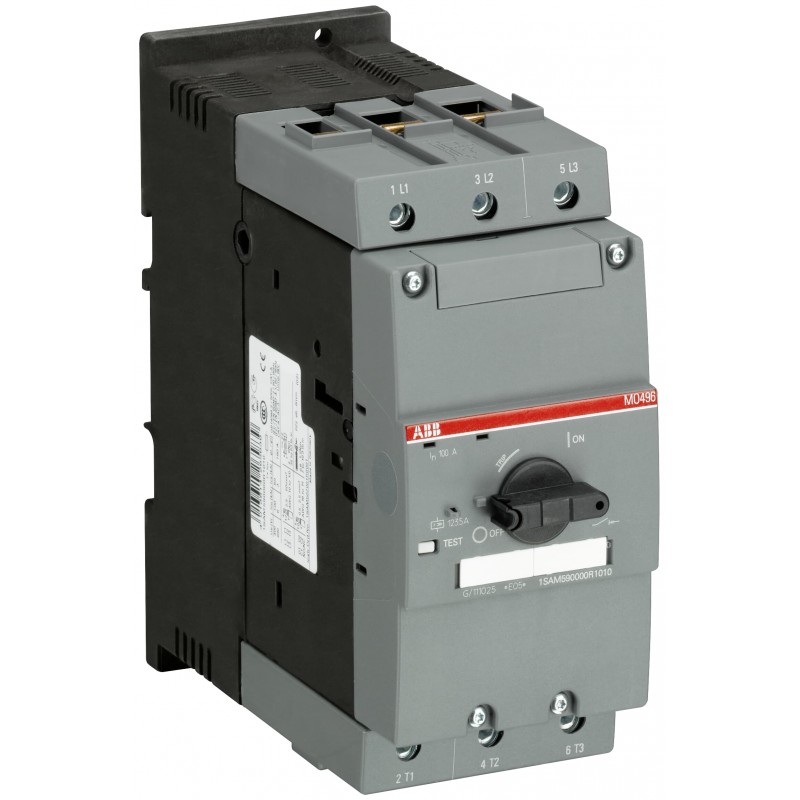

ABB MO496-63 1SAM590000R1007 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MO496-63 1SAM590000R1007 ABB Guardamotor solo magnetico

Referencia: MO496-63

Código: 1SAM590000R1007

Fabricante: ABB

Descripción:

Guardamotor solo magnetico
MO496-63 Manual Motor Starter Magnetic Only 63 A

Categorías:

  • ABB > Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85362010
ID del producto de sustitución (NUEVO)1SAM451000R1017
Descargas Populares
Ficha técnica, información técnica1SBC100173C0201
Instrucciones y manuales1SAM507001R1001
Dimensiones
Ancho del product70 mm
Alto del producto165 mm
Largo del product174 mm
Peso del product2.248 kg
Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)(230 V AC) 100 kA
(400 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 7.5 kA
(690 V AC) 4 kA
Capacidad nominal de corte en cortocircuito (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 70 kA
(500 V AC) 15 kA
(690 V AC) 7.5 kA
Ajuste de la corriente de cortocircuito instantánea nominal (Ii)819 A
Rango de ajusteNone
Tensión nominal de operaciónMain Circuit 690 V AC
Main Circuit 450 V DC
Corriente nominal de funcionamiento (Ie)63 A
Corriente nominal de funcionamiento AC-3 (Ie)63 A
Frecuencia nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Tensión nominal soportada por impulsos (Uimp)Main Circuit 6 kV
Tensión nominal de aislamiento (Ui)690 V
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 6.7 W
Número de polos3P
Corriente térmica convencional de aire libre (Ith)Circuito Principal 63 A
Grado de protecciónHousing IP20
Main Circuit Terminals IP00
Grado de contaminación3
Durabilidad eléctrica25000 cycle
Durabilidad mecánicaNr. Operations 50000 cycle
Capacidad de conexión del circuito principalFlexible con férula 1x 2.5 ... 50 mm²
Flexible con férula 2x 2.5 ... 35 mm²
Sólido 1/2x 2.5 ... 16 mm²
Varado 1x 10 ... 70 mm²
Varado 2x 10 ... 50 mm²
Par de aprieteMain Circuit 4 ... 6 N·m
Longitud de pelado del cableCircuito Principal 17 mm
Destornillador recomendadoHexagon 4
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Tipo de actuadorRotary Handle
Indicación de la posición del contactoON / OFF / TRIP
NormasCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 508
ObservacionesFor overload protection of the motors, an appropriate thermal or electronic overload relays must be used
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V AC
Potencia nominal UL/CSA(200 V AC) Three Phase 20 Hp
(208 V AC) Three Phase 20 Hp
(220 ... 240 V AC) Three Phase 25 Hp
(440 ... 480 V AC) Three Phase 50 Hp
(550 ... 600 V AC) Three Phase 60 Hp
Clasificación de uso general UL/CSA(600 V AC) 63 A
Capacidad de conexión del circuito principal UL/CSAFlexible 1x 10-2/0 AWG
Flexible 1/2x 10-1/0 AWG
Varado 1x 10-2/0 AWG
Varado 1/2x 10-1/0 AWG
Par de apriete UL/CSAMain Circuit 35 ... 53 in·lb
Ambiente
Temperatura ambienteFuncionamiento -20 ... +70 °C
Almacenamiento -50 ... +80 °C
Compensación de la temperatura del aire ambienteNo
Altitud máxima de funcionamiento permisible2000 m
Resistencia a los golpes según IEC 60068-2-27Pulso de 11 ms 25g
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Información sobre RoHS1SAD938505-0051
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006539
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado cUL1SAA937000-1701
Declaración de conformidad - CCC2022960307001586
Declaración de conformidad - CE1SAD938505-0051
Declaración de conformidad - UKCA1SAD938500-1051
Certificado DNV1SAA937000-0301
Certificado EAC1SAA937001-2703
Certificado RMRS1SAA918000-0704
Certificado ULUL_E167205
Información de Embalaje
Embalaje Nivel 1 Unidadescartón 1 pieza
Embalaje Nivel 1 Ancho76.5 mm
Embalaje Nivel 1 Largo190 mm
Embalaje Nivel 1 Alto171 mm
Embalaje Nivel 1 Peso2.3 kg
Embalaje Nivel 1 EAN4013614265808
Clasificaciones y estándares externos
Código de clasificación de objetosF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
Clase electrónicaV11.0 : 27370401
UNSPSC39121521
Código de categoría granular de IDEA (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers
