ABBGuardamotores MO495-63 1SAM560000R1007 ABB Guardamotor solo magnetico

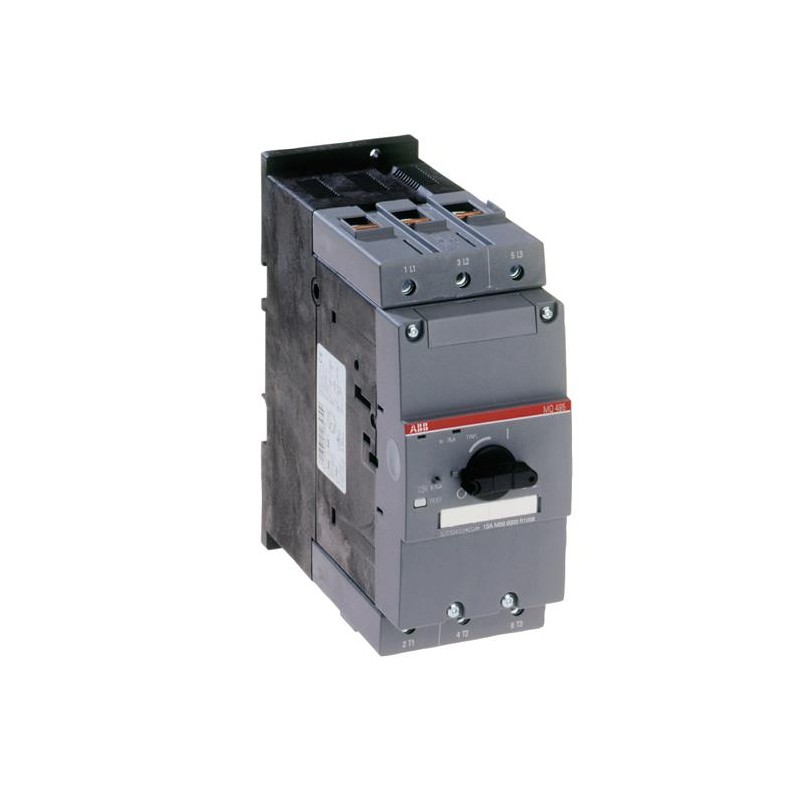

ABB MO495-63 1SAM560000R1007 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

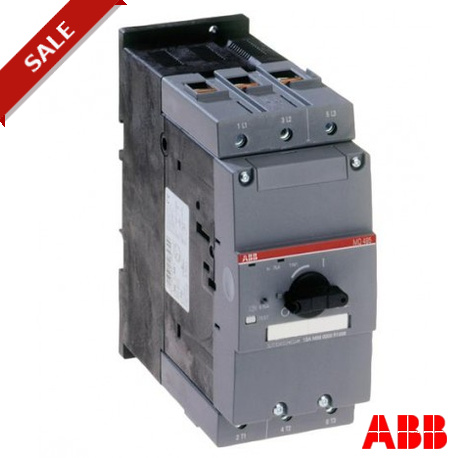

MO495-63 1SAM560000R1007 ABB Guardamotor solo magnetico

Referencia: MO495-63

Código: 1SAM560000R1007

Fabricante: ABB

Descripción:

Guardamotor solo magnetico

Categorías:

  • ABB > Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

El MO495-63 manual de arrancador de motor magnético es sólo un 55 mm ancho del dispositivo con una corriente de operación nominal de la Ie = 63.0 A. Este dispositivo es usado manualmente el interruptor de encendido y apagado de los motores y a los protegen de forma fiable y sin la necesidad de un fusible de corto-circuitos. El manual de arrancador de motor magnético sólo ofrece un servicio nominal de corte en cortocircuito capacidad de Ics = 25 kA a 400 VAC. Otras características son el construir-en función de desconexión, de disparo libre y mecanismo de rotación de la manija con una clara posición del interruptor de indicación. El manual de arrancador de motor magnético sólo es adecuado para tres y aplicaciones monofásicas. El mango tiene un candado para proteger contra cambios no autorizados. Contactos auxiliares, contactos de señalización, los disparadores de mínima tensión y de derivación de los viajes están disponibles como accesorio.

El pedido

  • EAN:
    4013614265693
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362010

Dimensiones

  • Neto Del Producto Anchura:
    70mm
  • Neto Del Producto De La Altura:
    165mm
  • Producto De La Profundidad De La Red:
    174mm
  • Peso Neto Del Producto:
    2.244kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    76.5 mm
  • Paquete De Nivel 1 Altura:
    171 mm
  • Paquete De Nivel 1 Longitud:
    190 mm
  • Paquete De Nivel 1 Peso Bruto:
    2.234 kg

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -20 ... +70 °C
    De Almacenamiento -50 ... +80 °C
  • Temperatura Del Aire Ambiente De Compensación:
    No
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 25g
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Clasificación UL/CSA:
    63 Un
  • Caballos de fuerza de Clasificación de UL/CSA:
    (200 V CA) trifásico de 20 Hp
    (208 V AC) trifásico de 20 Hp
    (220 ... 240 V CA) trifásico de 25 Hp
    (440 ... 480 V CA) trifásica de 50 Hp
    (550 ... 600 V CA) trifásica de 60 Hp
  • El Uso General de Clasificación de UL/CSA:
    (600 V AC) 63 UN
  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Flexible 1x 10 ... 2/0 AWG
    Flexible de 1/2x 10 ... 1/0 AWG
    Cadena 1x 10 ... 2/0 AWG
    Cadena 1/2x 10 ... 1/0 AWG
  • Par de apriete UL/CSA:
    Circuito principal de 35 ... 53 in·lb

Información Adicional

  • Tipo De Actuador:
    Manilla Giratoria
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con el Casquillo 1x 2.5 ... 50 mm2
    Flexible con Virola de 2x de 2,5 ... 35 mm2
    Sólido 1/2x de 2,5 ... 16 mm2
    Cadena 1x 10 ... 70 mm2
    Cadena 2x 10 ... 50 mm2
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Principal De 63 A
  • Grado de Protección:
    Carcasa IP20
    Los Terminales del Circuito principal IP00
  • Eléctrica Durabilidad:
    25000 ciclo
  • El IIT de Estado de la Publicación:
    Nivel 0 - Información habilitado
  • La Durabilidad Mecánica:
    50000 ciclo
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    La posición 1 a la 6
  • Número de Polos:
    3
  • Número de Polos Protegidos:
    3
  • Grado De Contaminación:
    3
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 6.7 W
  • Producto Principal Tipo:
    MO495
  • Nombre De Producto:
    Manual De Arrancador De Motor Magnético Sólo
  • Corriente Nominal (In):
    63 Un
  • Frecuencia nominal (f):
    Circuito Principal 50 Hz
    Circuito Principal 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 6 kV
  • Nominal Instantáneo De La Corriente De Corto Circuito De Ajuste (Iyo):
    819 Un
  • Tensión Nominal De Aislamiento (Uyo):
    690 V
  • Corriente De Operación Nominal (Ie):
    63 Un
  • Corriente de operación nominal AC-3 (Ie):
    63 Un
  • Tensión Nominal:
    Circuito principal 690 V AC
    Circuito principal de 450 V DC
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (230 V AC) 100 kA
    (400 V AC) 25 kA
    (440 V AC) 20 kA
    (500 V AC) 6 kA
    (690 V AC) kA 3
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (230 V AC) 100 kA
    (400 V AC) 50 kA
    (440 V AC) 50 kA
    (500 V AC) 12 kA
    (690 V AC) 6 kA
  • Nominal De Corriente Ininterrumpida (Iu):
    63 Un
  • Se Recomienda El Controlador De Tornillo:
    Hexágono 4
  • Observaciones:
    Para la protección contra sobrecarga de los motores, una térmico apropiado o relés electrónicos de sobrecarga debe ser utilizado
  • RoHS Fecha:
    0016
  • Gama De Configuración:
    Ninguno
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 508
    CSA 22.2 Nº 14
  • Par De Apriete:
    Principal Circuito de 4 ... 6 N·m
  • Extracción De Alambre De Longitud:
    Circuito principal de 17 mm

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • eClass:
    7.0 27370401
  • ETIM 4:
    EC000074 - Motor circuito de protección con interruptor de
  • ETIM 5:
    EC000074 - Motor circuito de protección con interruptor de
  • Objeto Código De Clasificación:
    F
  • UNSPSC:
    39121521
