> >>MS497-75 1SAM580000R1008 ABB GUARDAMOTOR DE 57 A 75 A
Anterior producto Siguiente producto

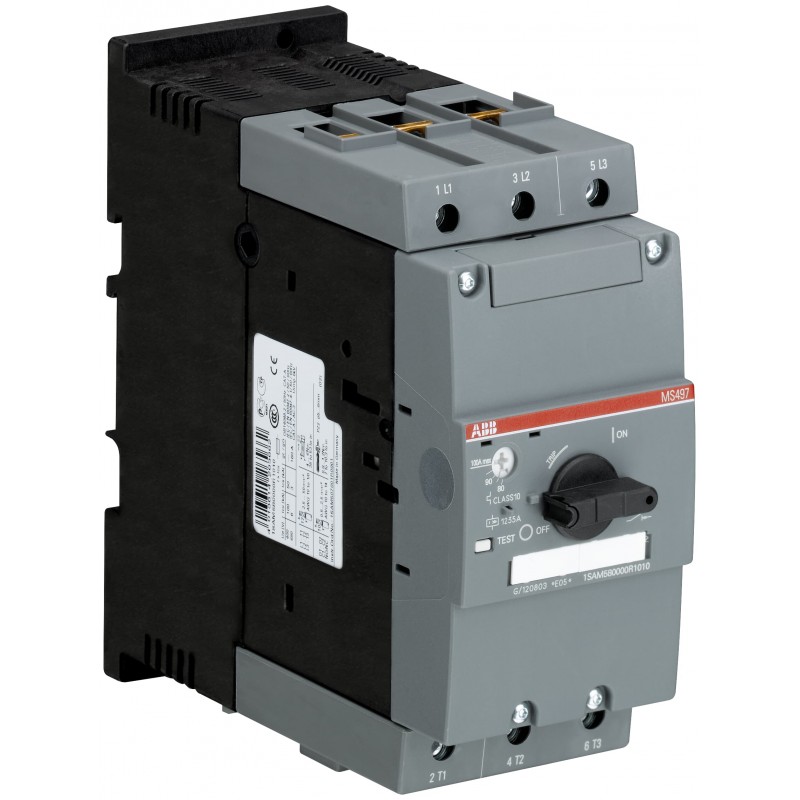

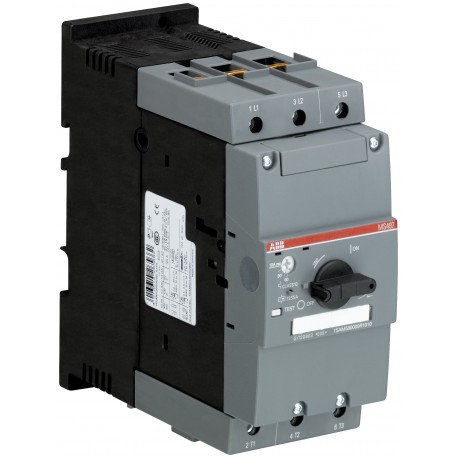

MS497-75 1SAM580000R1008 ABB GUARDAMOTOR DE 57 A 75 A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MS497-75 1SAM580000R1008 ABB GUARDAMOTOR DE 57 A 75 A

MS497-75

1SAM580000R1008

ABB

GUARDAMOTOR DE 57 A 75 A

Más detalles


Interruptores automáticos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El MS497-750 manual de arranque del motor es de 70 mm de ancho dispositivos con una corriente de operación nominal de la Ie = 750.0 A. Este dispositivo es usado manualmente el interruptor de encendido y apagado de los motores y a los protegen de forma fiable y sin la necesidad de un fusible de cortocircuitos, sobrecarga y fallas de fase. El manual de arranque del motor ofrece un servicio nominal de corte en cortocircuito capacidad de Ics = 50 kA a 400 VAC y la clase de disparo 10. Otras características son el construir-en función de desconexión, compensación de temperatura, de disparo libre y mecanismo de rotación de la manija con una clara posición del interruptor de indicación. El manual de arranque del motor es adecuado para tres y aplicaciones monofásicas. El mango tiene un candado para proteger contra cambios no autorizados. Contactos auxiliares, contactos de señalización, los disparadores de mínima tensión y de derivación de los viajes están disponibles como accesorio.

El pedido

  • EAN:
    4013614265648
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362090

Dimensiones

  • Neto Del Producto Anchura:
    70mm
  • Neto Del Producto De La Altura:
    165mm
  • Producto De La Profundidad De La Red:
    174mm
  • Peso Neto Del Producto:
    2.266kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    76.5 mm
  • Paquete De Nivel 1 Altura:
    171 mm
  • Paquete De Nivel 1 Longitud:
    190 mm
  • Paquete De Nivel 1 Peso Bruto:
    A 2 255 kg

Ambiental

  • Temperatura Del Aire Ambiente:
    Operación -20 ... +70 °C
    Operación Compensada -20 ... +60 °C
    De Almacenamiento -50 ... +80 °C
  • Temperatura Del Aire Ambiente De Compensación:
    Sí
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 25g
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Clasificación UL/CSA:
    75
  • Caballos de fuerza de Clasificación de UL/CSA:
    (200 V CA) trifásico de 25 Hp
    (208 V AC) trifásico de 25 Hp
    (220 ... 240 V CA) trifásico de 30 Hp
    (440 ... 480 V CA) trifásica de 60 Hp
    (550 ... 600 V CA) trifásico de 75 Hp
  • El Uso General de Clasificación de UL/CSA:
    (600 V AC) 75
  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Flexible 1x 10 ... 2/0 AWG
    Flexible de 1/2x 10 ... 1/0 AWG
    Cadena 1x 10 ... 2/0 AWG
    Cadena 1/2x 10 ... 1/0 AWG
  • Par de apriete UL/CSA:
    Circuito principal de 35 ... 53 in·lb

Información Adicional

  • Tipo De Actuador:
    Manilla Giratoria
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con el Casquillo 1x 2.5 ... 50 mm2
    Flexible con Virola de 2x de 2,5 ... 35 mm2
    Sólido 1/2x de 2,5 ... 16 mm2
    Cadena 1x 10 ... 70 mm2
    Cadena 2x 10 ... 50 mm2
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Principal De 75
  • Grado de Protección:
    Carcasa IP20
    Los Terminales del Circuito principal IP00
  • Eléctrica Durabilidad:
    25000 ciclo
  • El IIT de Estado de la Publicación:
    Nivel 0 - Información habilitado
  • La Durabilidad Mecánica:
    50000 ciclo
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    La posición 1 a la 6
  • Número de Polos:
    3
  • Número de Polos Protegidos:
    3
  • Grado De Contaminación:
    3
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 5.8 ... 10 W
  • Producto Principal Tipo:
    MS497
  • Nombre De Producto:
    Manual Del Motor De Arranque
  • Corriente Nominal (In):
    75
  • Frecuencia nominal (f):
    Circuito Principal 50 Hz
    Circuito Principal 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 6 kV
  • Nominal Instantáneo De La Corriente De Corto Circuito De Ajuste (Iyo):
    975 Una
  • Tensión Nominal De Aislamiento (Uyo):
    690 V
  • Corriente De Operación Nominal (Ie):
    75
  • Corriente de operación nominal AC-3 (Ie):
    75
  • De operación nominal de Alimentación AC-3 (Pe):
    (400 V) Tres de la Fase de 37 kW
  • Tensión Nominal:
    Circuito principal 690 V AC
    Circuito principal de 450 V DC
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (230 V AC) 100 kA
    (400 V AC) 50 kA
    (440 V AC) 50 kA
    (500 V AC) 5 kA
    (690 V AC) kA 3
  • De Servicio nominal de corte en cortocircuito de la Capacidad, en % de la Uci (Ics):
    100 %
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (230 V AC) 100 kA
    (400 V AC) 100 kA
    (440 V AC) 70 kA
    (500 V AC) 10 kA
    (690 V AC) 10 kA
  • Nominal De Corriente Ininterrumpida (Iu):
    75
  • Se Recomienda El Controlador De Tornillo:
    Hexágono 4
  • RoHS Fecha:
    0016
  • Gama De Configuración:
    57 75 ...
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 508
    CSA 22.2 Nº 14
  • Par De Apriete:
    Principal Circuito de 4 ... 6 N·m
  • Extracción De Alambre De Longitud:
    Circuito principal de 17 mm

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • eClass:
    7.0 27370401
  • ETIM 4:
    EC000074 - Motor circuito de protección con interruptor de
  • ETIM 5:
    EC000074 - Motor circuito de protección con interruptor de
  • Objeto Código De Clasificación:
    F
  • UNSPSC:
    39121521

Datasheet - PDF

▲
Título: Tamaño: Tipo:
GUARDAMOTOR DE 57 A 75 A - ABB - MS497-75 - 1SAM580000R1008 100 Kbytes GUARDAMOTOR DE 57 A 75 A - ABB - MS497-75 - 1SAM580000R1008
MS497-75 1SAM580000R1008 ABB GUARDAMOTOR DE 57 A 75 A 69 Kbytes GUARDAMOTOR DE 57 A 75 A - ABB - MS497-75 - 1SAM580000R1008
