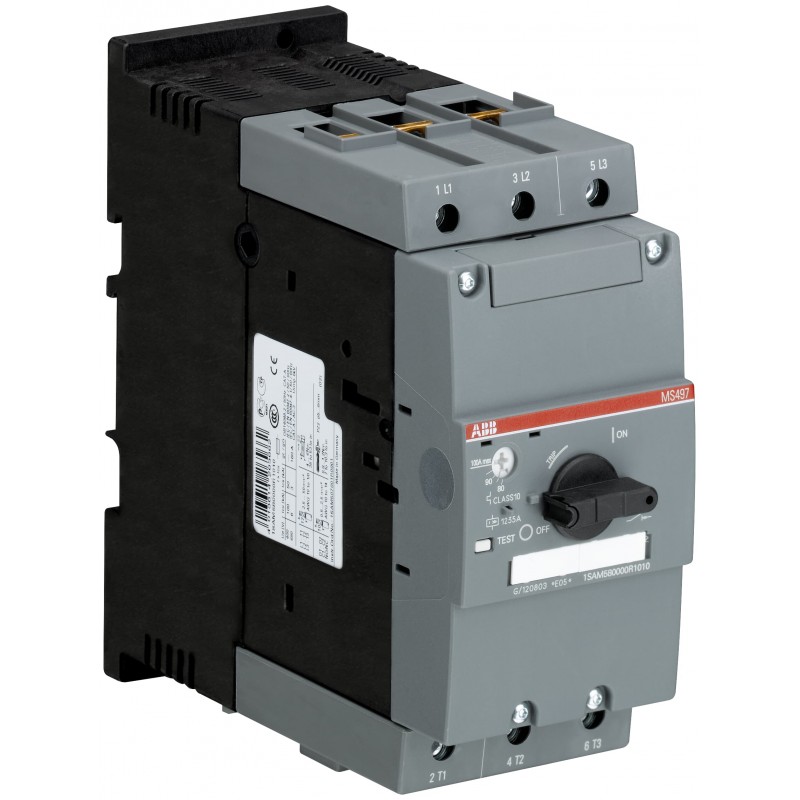

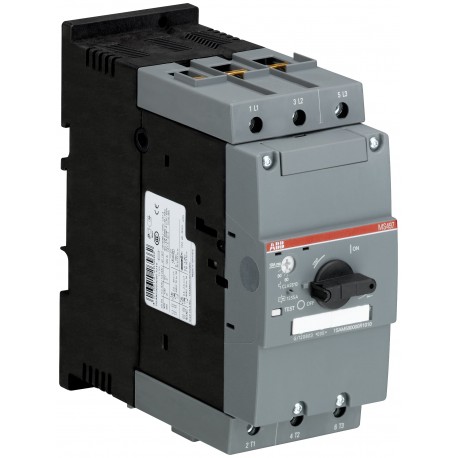

MS497-63 1SAM580000R1007 ABB GUARDAMOTOR DE 45 A 63 A
MS497-63
1SAM580000R1007
ABB
GUARDAMOTOR DE 45 A 63 A
MS497-63 Manual Motor Starter 45 ... 63 A
Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362010 |
| ID del producto de sustitución (NUEVO) | 1SAM451000R1017 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100173C0201 |
| Hoja de datos, información técnica (parte 3) | 9AKK105713A1104 |
| Instrucciones y manuales | 1SAM507001R1001 |
| Instrucciones y manuales (parte 2) | 2CDC131017M5701 |
| Curva característica tiempo-corriente | 1SAM500503F0007 |
| Dimensiones | |
| Ancho del product | 70 mm |
| Alto del producto | 165 mm |
| Largo del product | 174 mm |
| Peso del product | 2.255 kg |
| Técnica | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (230 V AC) 100 kA |
| (400 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 7.5 kA | |
| (690 V AC) 4 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (230 V AC) 100 kA |
| (400 V AC) 100 kA | |
| (440 V AC) 70 kA | |
| (500 V AC) 15 kA | |
| (690 V AC) 7.5 kA | |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 819 A |
| Rango de ajuste | 45 ... 63 A |
| Potencia operativa nominal AC-3 (Pe) | (400 V) Trifásico 30 kW |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Main Circuit 450 V DC | |
| Corriente nominal de funcionamiento (Ie) | 50 A |
| Corriente nominal de funcionamiento AC-3 (Ie) | 50 A |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Main Circuit 60 Hz | |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 6 kV |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 3.4 ... 6.7 W |
| Número de polos | 3P |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 50 A |
| Grado de protección | Housing IP20 |
| Main Circuit Terminals IP00 | |
| Grado de contaminación | 3 |
| Durabilidad eléctrica | 25000 cycle |
| Durabilidad mecánica | Nr. Operations 50000 cycle |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 2.5 ... 50 mm² |
| Flexible con férula 2x 2.5 ... 35 mm² | |
| Sólido 1/2x 2.5 ... 16 mm² | |
| Varado 1x 10 ... 70 mm² | |
| Varado 2x 10 ... 50 mm² | |
| Par de apriete | Main Circuit 4 ... 6 N·m |
| Longitud de pelado del cable | Circuito Principal 17 mm |
| Destornillador recomendado | Hexagon 4 |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Tipo de actuador | Rotary Handle |
| Indicación de la posición del contacto | ON / OFF / TRIP |
| Normas | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Potencia nominal UL/CSA | (200 V AC) Three Phase 20 Hp |
| (208 V AC) Three Phase 20 Hp | |
| (220 ... 240 V AC) Three Phase 25 Hp | |
| (440 ... 480 V AC) Three Phase 50 Hp | |
| (550 ... 600 V AC) Three Phase 60 Hp | |
| Clasificación de uso general UL/CSA | (600 V AC) 50 A |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 10-2/0 AWG |
| Flexible 1/2x 10-1/0 AWG | |
| Varado 1x 10-2/0 AWG | |
| Varado 1/2x 10-1/0 AWG | |
| Par de apriete UL/CSA | Main Circuit 35 ... 53 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +70 °C |
| Operation Compensated -20 ... +60 °C | |
| Almacenamiento -50 ... +80 °C | |
| Compensación de la temperatura del aire ambiente | Sí |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Información sobre RoHS | 1SAD938506-0050 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | 1SAA937000-3901 |
| Certificado BV | 1SAA937000-0202 |
| Certificado CQC | CQC2013010307604042 |
| Certificado cUL | cUL_E195536 |
| Declaración de conformidad - CCC | 2022960307001586 |
| Declaración de conformidad - CE | 1SAD938506-0050 |
| Declaración de conformidad - UKCA | 1SAD938500-1050 |
| Certificado DNV | 1SAA937000-0301 |
| Certificado EAC | 1SAA937001-2703 |
| Certificado GL | 1SAA937000-0404 |
| Certificado LR | 1SAA937000-0504 |
| Certificado RMRS | 1SAA918000-0704 |
| Certificado UL | UL_E167205 |
| UL_E195536 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | cartón 1 piece |
| Embalaje Nivel 1 Ancho | 76.5 mm |
| Embalaje Nivel 1 Largo | 190 mm |
| Embalaje Nivel 1 Alto | 171 mm |
| Embalaje Nivel 1 Peso | 2.3 kg |
| Embalaje Nivel 1 EAN | 4013614265631 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| Clase electrónica | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4845 >> 3 Pole Motor Circuit Protector Circuit Breakers |
| Número E (Finlandia) | 3707086 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| GUARDAMOTOR DE 45 A 63 A - ABB - MS497-63 - 1SAM580000R1007 | 100 Kbytes |
|
| MS497-63 1SAM580000R1007 ABB GUARDAMOTOR DE 45 A 63 A | 69 Kbytes |
|
