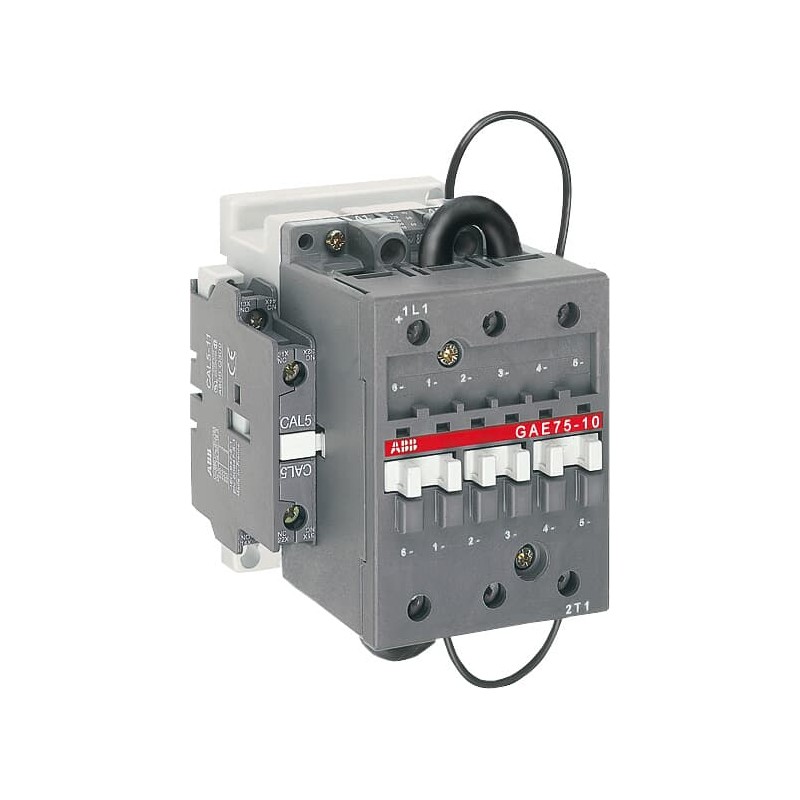

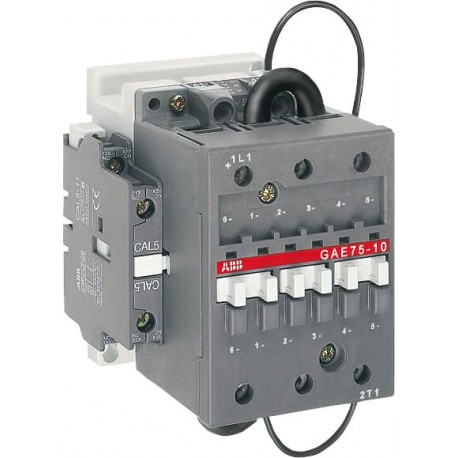

1SBL419025R8811 ABB GAE75-10-11 CONT. corte DC BOB. 220Vcc
1SBL419025R8811
ABB
GAE75-10-11 CONT. corte DC BOB. 220Vcc
GAE75-10-11 220V DC Contactor
Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
Contactores y relés térmicos > Contactores "A" FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100122C0202_CH02 |
| Instrucciones y manuales | FPTC407691P0003 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 94 mm |
| Largo del product | 108 mm |
| Alto del producto | 132 mm |
| Peso del product | 1.3 kg |
| Técnica | |
| Número de contactos principales NO | 1 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 1000 V DC | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A |
| según IEC 60947-5-1, Θ = 40 °C 16 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-1 (Ie) | (1000 V) 1 polo, 40 °C 35 A |
| (1000 V) 1 polo, 55 °C 35 A | |
| (1000 V) 1 polo, 70 °C 35 A | |
| (110 V) 1 polo, 40 °C 120 A | |
| (110 V) 1 polo, 55 °C 100 A | |
| (110 V) 1 polo, 70 °C 85 A | |
| (220 V) 1 polo, 40 °C 120 A | |
| (220 V) 1 polo, 55 °C 100 A | |
| (220 V) 1 polo, 70 °C 85 A | |
| (440 V) 1 polo, 40 °C 100 A | |
| (440 V) 1 polo, 55 °C 100 A | |
| (440 V) 1 polo, 70 °C 85 A | |
| (600 V) 1 polo, 40 °C 75 A | |
| (600 V) 1 polo, 55 °C 75 A | |
| (600 V) 1 polo, 70 °C 75 A | |
| (72 V) 1 polo, 40 °C 120 A | |
| (72 V) 1 polo, 55 °C 100 A | |
| (72 V) 1 polo, 70 °C 85 A | |
| Corriente nominal de funcionamiento DC-3 (Ie) | (110 V) 1 polo, 40 °C 120 A |
| (110 V) 1 polo, 55 °C 100 A | |
| (220 V) 1 polo, 40 °C 100 A | |
| (220 V) 1 polo, 55 °C 100 A | |
| (440 V) 1 polo, 40 °C 85 A | |
| (440 V) 1 polo, 55 °C 85 A | |
| (72 V) 1 polo, 40 °C 120 A | |
| (72 V) 1 polo, 55 °C 100 A | |
| Corriente nominal de funcionamiento DC-5 (Ie) | (110 V) 1 polo, 40 °C 85 A |
| (110 V) 1 polo, 55 °C 85 A | |
| (220 V) 1 polo, 40 °C 85 A | |
| (220 V) 1 polo, 55 °C 85 A | |
| (440 V) 1 polo, 40 °C 35 A | |
| (440 V) 1 polo, 55 °C 35 A | |
| (72 V) 1 polo, 40 °C 85 A | |
| (72 V) 1 polo, 55 °C 85 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.3 / 75 W | |
| Dispositivos de protección contra cortocircuitos | Auxiliary Circuit - gG Type Fuses 10 A |
| gG Type Fuses 160 A | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,1 s 140 A |
| durante 1 s 100 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 1000 V |
| según IEC 60947-5-1 690 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Frecuencia máxima de conmutación eléctrica | 300 cycles per hour |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Capacidad mínima de conmutación | 17 / 5 VLT4K |
| Tensión nominal del circuito de control (Uc) | Operación de CC 220 V |
| Consumo de la bobina | Valor medio de tenencia, desde el estado cálido 4 W |
| Valor medio de extracción, desde el estado frío 200 W | |
| Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 4 W | |
| Mantenimiento a la tensión nominal máxima del circuito de control CC 4 W | |
| Pull-in a la tensión nominal máxima del circuito de control CC 200 V·A | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 0.1 W |
| a 6 A por poste 0.1 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 8 ... 18 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 5 ... 15 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 10 ... 27 ms | |
| Entre la energización de la bobina y el cierre sin contacto 30 ... 30 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M6 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con extremo de cable 6 ... 16 mm² |
| Cable rígido 6 ... 25 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con extremo de cable 0.75 ... 2.5 mm² |
| Cable rígido 1 ... 4 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 1000 V DC |
| Clasificación de uso general UL/CSA | (1000 V DC) 35 A |
| (440 V DC) 100 A | |
| (600 V DC) 75 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Resistencia climática | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN45325 |
| Certificado CCC | CCC_2018010304129268 |
| Certificado CQC | CQC2018010304129268 |
| Certificado CSA | CSA_1033838_LR056745 |
| Declaración de conformidad - CCC | 2020980304001625 |
| Declaración de conformidad - CE | 1SBD250807U1000 |
| Declaración de conformidad - UKCA | 1SBD250824U1000 |
| Certificado EAC | EAC_RU C-FR ME77 B03599 |
| Tarjeta de listado UL | UL_E319322 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 140 mm |
| Embalaje Nivel 1 Largo | 146 mm |
| Embalaje Nivel 1 Alto | 96 mm |
| Embalaje Nivel 1 Peso | 1.3 kg |
| Embalaje Nivel 1 EAN | 3471522113887 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC002552 - Power contactor, DC switching |
| ETIM 8 | EC002552 - Power contactor, DC switching |
| ETIM 9 | EC002552 - Power contactor, DC switching |
| Clase electrónica | V11.0 : 27371018 |
| UNSPSC | 39121529 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| GAE75-10-11 CONT. corte DC BOB. 220Vcc - ABB - GAE75-10-11 - 1SBL419025R8811 | 96 Kbytes |
|
| GAE75-10-11 1SBL419025R8811 ABB GAE75-10-11 CONT. corte DC BOB. 220Vcc | 81 Kbytes |
|
