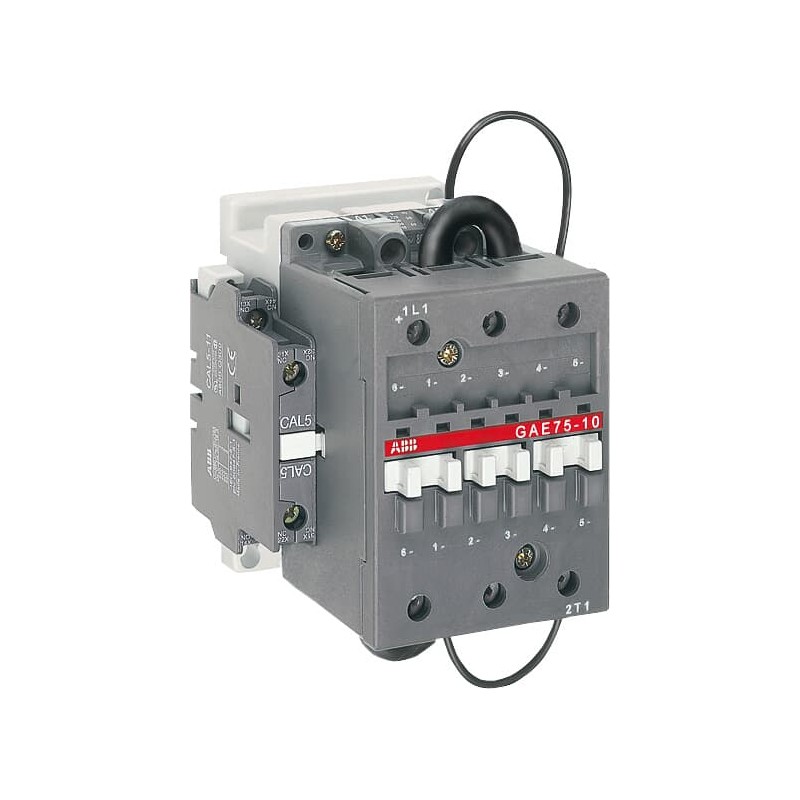

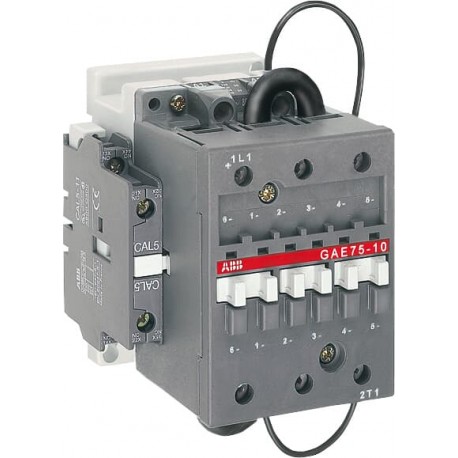

1SBL419025R8111 ABB GAE75-10-11

Referencia: 1SBL419025R8111

Fabricante: ABB

Descripción:

GAE75-10-11

GAE75-10-11 CONT. 1P BOB. 24VDC

GAE75-10-11 24V DC Contactor

Categorías:

Componentes industriales de baja tensión > Contactor de potencia para conmutación de corriente continua
ABB > Contactores y relés térmicos > Contactores "A" FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Más Información
PDF
Opiniones

Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido	1 pieza
Código arancelario	85364900
Descargas Populares
Ficha técnica, información técnica	1SBC100122C0202_CH02
Instrucciones y manuales	FPTC407691P0003
Dibujo dimensional CAD	2CDC001079B0201
Dimensiones
Ancho del product	94 mm
Largo del product	108 mm
Alto del producto	132 mm
Peso del product	1.3 kg
Técnica
Número de contactos principales NO	1
Número de contactos principales NC	0
Número de contactos auxiliares NO	1
Número de contactos auxiliares NC	1
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 1000 V DC
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A
	según IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(380 / 400 V) 3 A
Corriente nominal de funcionamiento DC-1 (I_e)	(1000 V) 1 polo, 40 °C 35 A
	(1000 V) 1 polo, 55 °C 35 A
	(1000 V) 1 polo, 70 °C 35 A
	(110 V) 1 polo, 40 °C 120 A
	(110 V) 1 polo, 55 °C 100 A
	(110 V) 1 polo, 70 °C 85 A
	(220 V) 1 polo, 40 °C 120 A
	(220 V) 1 polo, 55 °C 100 A
	(220 V) 1 polo, 70 °C 85 A
	(440 V) 1 polo, 40 °C 100 A
	(440 V) 1 polo, 55 °C 100 A
	(440 V) 1 polo, 70 °C 85 A
	(600 V) 1 polo, 40 °C 75 A
	(600 V) 1 polo, 55 °C 75 A
	(600 V) 1 polo, 70 °C 75 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 100 A
	(72 V) 1 polo, 70 °C 85 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 1 polo, 40 °C 120 A
	(110 V) 1 polo, 55 °C 100 A
	(220 V) 1 polo, 40 °C 100 A
	(220 V) 1 polo, 55 °C 100 A
	(440 V) 1 polo, 40 °C 85 A
	(440 V) 1 polo, 55 °C 85 A
	(72 V) 1 polo, 40 °C 120 A
	(72 V) 1 polo, 55 °C 100 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 1 polo, 40 °C 85 A
	(110 V) 1 polo, 55 °C 85 A
	(220 V) 1 polo, 40 °C 85 A
	(220 V) 1 polo, 55 °C 85 A
	(440 V) 1 polo, 40 °C 35 A
	(440 V) 1 polo, 55 °C 35 A
	(72 V) 1 polo, 40 °C 85 A
	(72 V) 1 polo, 55 °C 85 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.30 A / 66 W
	(250 V) 0.3 / 75 W
Dispositivos de protección contra cortocircuitos	Auxiliary Circuit - gG Type Fuses 10 A
	gG Type Fuses 160 A
Corriente nominal de corta duración Tensión baja (I_cw)	durante 0,1 s 140 A
	durante 1 s 100 A
Tensión nominal de aislamiento (U_i)	según IEC 60947-4-1 1000 V
	según IEC 60947-5-1 690 V
	según UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	8 kV
Frecuencia máxima de conmutación eléctrica	300 cycles per hour
Durabilidad mecánica	5 million
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Capacidad mínima de conmutación	17 / 5 VLT4K
Tensión nominal del circuito de control (U_c)	Operación de CC 24 V
Consumo de la bobina	Valor medio de tenencia, desde el estado cálido 4 W
	Valor medio de extracción, desde el estado frío 200 W
	Mantenimiento a la tensión nominal máxima del circuito de control 50 Hz 4 W
	Mantenimiento a la tensión nominal máxima del circuito de control CC 4 W
	Pull-in a la tensión nominal máxima del circuito de control CC 200 V·A
Pérdida de potencia	en condiciones nominales de funcionamiento por polo 0.1 W
	a 6 A por poste 0.1 W
Tiempo de funcionamiento	Entre la desenergización de la bobina y el cierre del contacto NC 8 ... 18 ms
	Entre la desenergización de la bobina y la abertura sin contacto 5 ... 15 ms
	Entre la energización de la bobina y la apertura del contacto NC 10 ... 27 ms
	Entre la energización de la bobina y el cierre sin contacto 30 ... 30 ms
Montaje en contactores	TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
	TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M6 Screws Placed Diagonally
Capacidad de conexión del circuito principal	Flexible con extremo de cable 6 ... 16 mm²
	Cable rígido 6 ... 25 mm²
Capacidad de conexión del circuito auxiliar	Flexible con extremo de cable 0.75 ... 2.5 mm²
	Cable rígido 1 ... 4 mm²
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de conexión (suministrados en posición abierta) Polos principales	M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminal	Terminales de tornillo
Nombre del producto	Block Contactor
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 1000 V DC
Clasificación de uso general UL/CSA	(1000 V DC) 35 A
	(440 V DC) 100 A
	(600 V DC) 75 A
Ambiente
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistencia climática	according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitud máxima de funcionamiento permisible	Sin reducción de potencia 3000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
SCIP simplificado	0b31f6ed-ae81-48fa-bbc8-7ad57e4595a5 Norway
	13b68128-9074-4f72-a7f5-f0879767c358 France
	2cd223ee-d1d7-4c89-ad5c-7283ac64288b Portugal
	3c8e37ff-7da0-41da-a4d3-412c6cf0494d Denmark
	3e50da30-7ea2-4780-ac31-f0204a7e746e Spain
	4e6e49db-eec0-415b-985d-bf031fef905b Greece
	51737e6a-86a3-4138-82f3-5fb71b490287 Hungary
	5ca8d5f7-38d6-41fc-b0fe-6ce8ed977bc7 Estonia
	7bbe47cd-3321-490b-94d7-bdf9e3276f2d Croatia
	8dd3d49a-68ab-4266-b106-c8801efb6d47 Poland
	91bcabbe-9a74-4100-a939-b252724f3355 Italy
	a4273aac-9a9b-4917-8672-6ba3e2ae1fff Sweden
	ae57bc78-8f96-48b6-a8e7-94f27dc02b92 Germany
	b5848542-f43d-4a57-aa79-ea0ccb7620b3 Finland
	ca471c2b-4473-4fc4-95d2-bf30dedc97be Czech Republic
	de1fdda1-0352-4faa-be51-26fbe609b685 Netherlands
	de9b3994-9f34-4061-8ab1-7fad9a28cc61 Belgium
WEEE B2C / B2B	De empresa a empresa
Categoría RAEE	5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Certificados y Declaraciones (Número de Documento)
Certificado CB	CB_CN45325
Certificado CCC	CCC_2018010304129268
Certificado CQC	CQC2018010304129268
Certificado CSA	CSA_1033838_LR056745
Declaración de conformidad - CCC	2020980304001625
Declaración de conformidad - CE	1SBD250807U1000
Declaración de conformidad - UKCA	1SBD250824U1000
Certificado EAC	EAC_RU C-FR ME77 B03599
Tarjeta de listado UL	UL_E319322
Información de Embalaje
Embalaje Nivel 1 Unidades	caja 1 pieza
Embalaje Nivel 1 Ancho	140 mm
Embalaje Nivel 1 Largo	146 mm
Embalaje Nivel 1 Alto	96 mm
Embalaje Nivel 1 Peso	1.3 kg
Embalaje Nivel 1 EAN	3471522113818
Clasificaciones y estándares externos
Código de clasificación de objetos	Q
ETIM 7	EC002552 - Power contactor, DC switching
ETIM 8	EC002552 - Power contactor, DC switching
ETIM 9	EC002552 - Power contactor, DC switching
Clase electrónica	V11.0 : 27371018
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4763 >> Power contactor, DC switching
