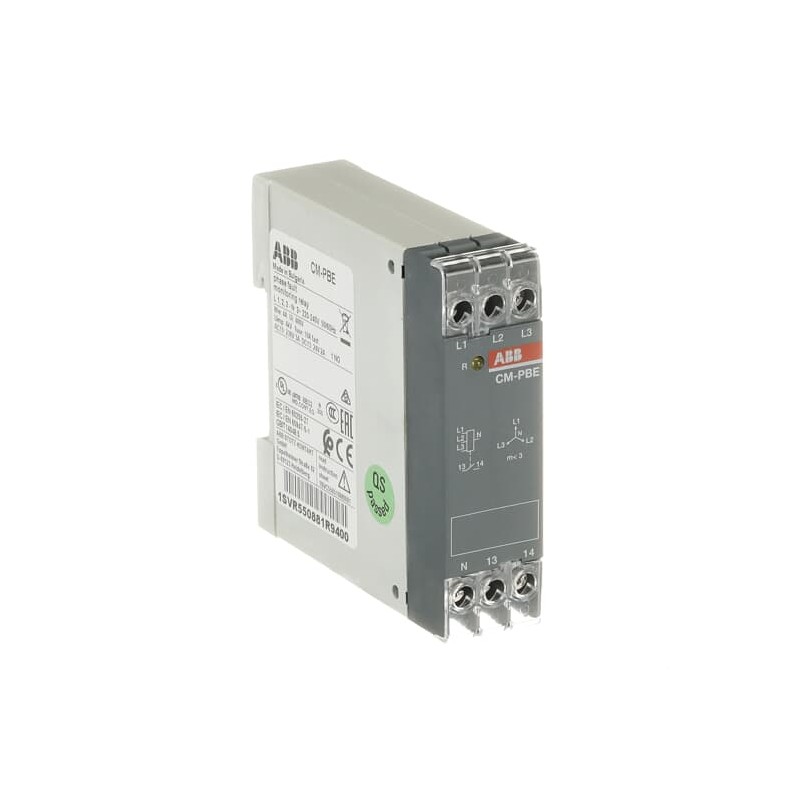

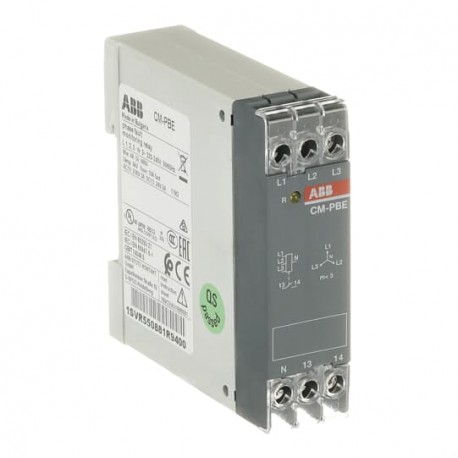

1SVR550881R9400 ABB fallo fase,1no,w/mon.neutro
1SVR550881R9400
ABB
fallo fase,1no,w/mon.neutro
CM-PBE Phase loss monitoring relay 1n/o, L1,2,3-N=220-240VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614350498 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112194D0201 |
| Instrucciones y manuales | 1SVC550510M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 78 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.066 kg |
| Técnica | |
| Función | Phase failure detection |
| Interrupted neutral monitoring | |
| Subfunción | Phase loss |
| Rango de medición | (L-L) 380 ... 440 V AC |
| (L-N) 220 ... 240 V AC | |
| Rango de tiempo | Tripping Delay (ON or OFF) 150 ms |
| Tensión nominal de alimentación de control (Us) | (L-L) 380 ... 440 V AC |
| (L-N) 220 ... 240 V AC | |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 n/o contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 400 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible con férula 2x 0.75 ... 1.5 mm² |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 2x 0.75 ... 1.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 250 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible con férula 2x 18-16 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 18-16 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | b3388d08-0e78-4c87-916b-2857dd9f20f7 Germany |
| SCIP simplificado | f405e86b-a0e7-46c0-9e84-a31083eddd0d Germany |
| 40b08846-17e3-4c2e-b3ef-117be45f751b Poland | |
| 05d40a35-4f8d-47d7-92f2-e61413942b25 Denmark | |
| f24e031d-1c00-4eb8-99b6-938fbba3bea5 Germany | |
| 8674d20a-8138-4db3-a912-eabaf267e9a5 Finland | |
| 2a40256d-88c5-4f69-86c0-7fa9e96af47e Czech Republic | |
| b2fa228b-66cc-40aa-8b60-8c180239c815 Poland | |
| e68a1ace-24fd-45fd-a326-ee9248297841 France | |
| 6350685f-5690-4751-8911-93353e219179 Germany | |
| 6240ceb2-b1cc-4d16-a265-69fdeda7b024 Hungary | |
| b924531f-26f2-4eed-86f0-708d820f7528 Spain | |
| bf675e2f-fc07-44fb-865a-5b65c1996f2d Estonia | |
| e309ca6c-d9de-4c11-92a7-856be7c625b4 Sweden | |
| b1a17e79-34e9-42bc-b582-fe5bb57f8b56 Italy | |
| d11296b2-081d-4bbb-aecd-1628830c034d Germany | |
| 2c4d1109-5288-4eb9-810f-7c12e29dacd4 Netherlands | |
| a80ef049-d958-4ca8-8f01-924438cbe1af Norway | |
| 9644bad3-42f6-4467-be9e-019c5c5264d2 Croatia | |
| db3a0a69-fbd8-49ae-91d9-f66b1fe58cb7 Sweden | |
| cceae64b-c968-4aa0-8966-84a9cb8671ad France | |
| b42bce03-4c05-4c0b-ae0d-91e30c832300 Greece | |
| 7011d538-a265-41c4-b40f-2a2ebf3ca0ba Portugal | |
| 4d3cf70c-c755-4870-90e2-4bb83dbfcff0 Hungary | |
| 3a05fc70-9670-4bd4-80c6-15c7f7f1b588 Belgium | |
| 4f5ea56e-2a1b-4097-949c-a0242c24ee2e Belgium | |
| 40c3198c-7492-4d66-8da3-e9ab4ac807e8 Bulgaria | |
| f8eefe35-1a12-4521-b8e3-bb741a80f262 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-8880 |
| Certificado CCC | CCC_2013010303605960 |
| Certificado CQC | CQC2013010303605960 |
| Certificado cUL | cUL508_E140448 |
| Declaración de conformidad - CCC | 2020980303000202 |
| Declaración de conformidad - CE | 1SVD981025-00 |
| Declaración de conformidad - UKCA | 1SVD981025-10 |
| Certificado UL | UL508_E140448 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 23 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Alto | 82 mm |
| Embalaje Nivel 1 Peso | 0.078 kg |
| Embalaje Nivel 1 EAN | 4013614350498 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712853 |
| Número E (Noruega) | 4187168 |
| Número E (Suecia) | 3860175 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| fallo fase,1no,w/mon.neutro - ABB - CM-PBE - 1SVR550881R9400 | 87 Kbytes |
|
| CM-PBE 1SVR550881R9400 ABB fallo fase,1no,w/mon.neutro | 60 Kbytes |
|
