ABBRelés electrónicosFUENTES DE ALIMENTACIÓN1SVR427032R1000 ABB CP-E 12V/2,5A FUENTE ALIMENTACIÓN

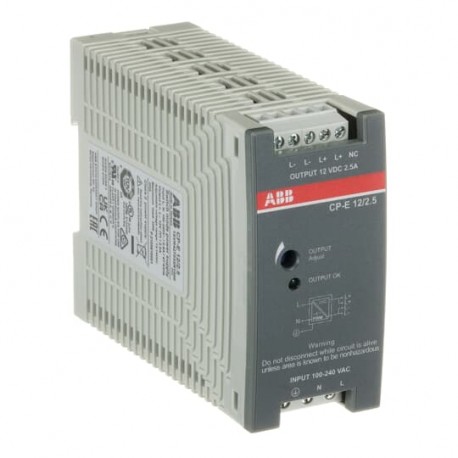

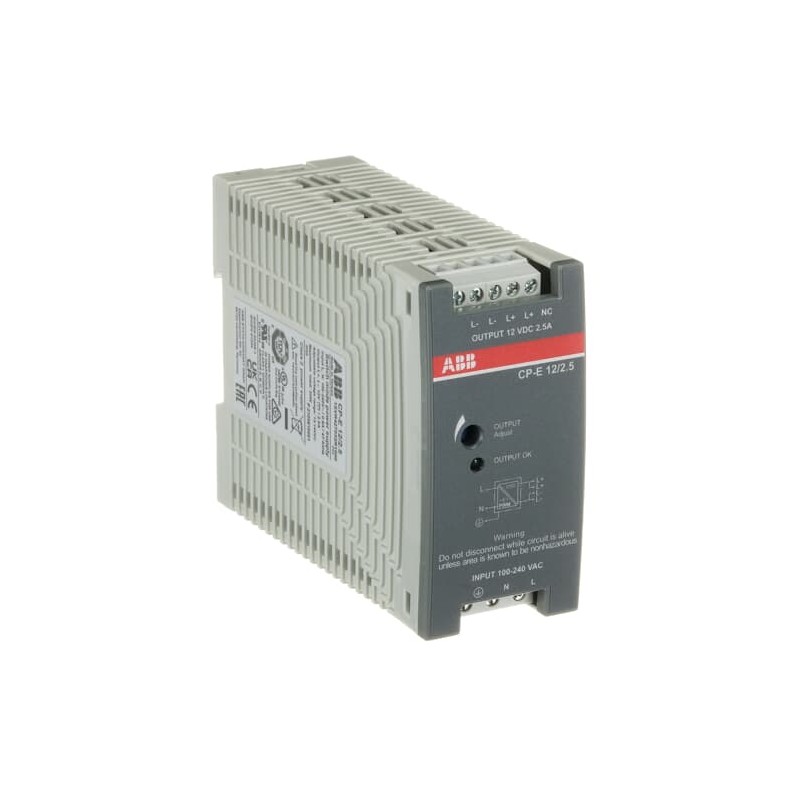

ABB 1SVR427032R1000 1SVR427032R1000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SVR427032R1000 ABB CP-E 12V/2,5A FUENTE ALIMENTACIÓN

Referencia: 1SVR427032R1000

Fabricante: ABB

Descripción:

CP-E 12V/2,5A FUENTE ALIMENTACIÓN
CP-E 12/2.5 Power supply In:100-240VAC Out: 12VDC/2.5A

Categorías:

  • Componentes industriales de baja tensión > Fuente de alimentación CC
  • ABB > Relés electrónicos > Fuentes de alimentación

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 44,98 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio
Stock envío hoy. 4 unidades.

Más unidades, plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85044095
Descargas Populares
Ficha técnica, información técnica2CDC114042D0201
Instrucciones y manuales1SVC427031M0000
Dimensiones
Ancho del product40.5 mm
Alto del producto90 mm
Largo del product114 mm
Peso del product0.287 kg
Información de Embalaje
Embalaje Nivel 1 Ancho132 mm
Embalaje Nivel 1 Largo154 mm
Embalaje Nivel 1 Alto58 mm
Embalaje Nivel 1 Peso0.358 kg
Embalaje Nivel 1 EAN4016779656900
Embalaje Nivel 1 Unidadescaja 1 piece
Técnica
FunciónSwitch mode power supply
Número de fases1-phase
Tensión nominal de entrada (UIN)100 ... 240 V AC
Tensión de entrada (Uin)85 ... 264 V AC
90 ... 375 V DC
Frecuencia nominal (f)50 Hz
Límites de frecuencia nominal47 ... 63 Hz
Características de la salidaU/I characteristic curve
Potencia nominal de salida30 W
Potencia de salida30 W
Tensión nominal de salida12 V DC
Tensión de salida (Uout)12 V DC
Corriente nominal de salida2.5 A
Corriente de salida2.5 A
Tensión nominal soportada por impulsos (Uimp)Input Circuit / Output Circuit 4 kV
Input Circuit / PE 2.5 kV
Input Circuit / Relay Contact 4 kV
Output Circuit / PE 0.5 kV
Tensión nominal de aislamiento (Ui)Circuito de entrada / Circuito de salida 300 V
Circuito de entrada / PE 300 V
Circuito de entrada / contacto de relé 300 V
Circuito de salida / PE 50 V
Grado de protecciónHousing IP20
Terminals IP20
Grado de contaminación2
Capacidad de conexión del circuito de entradaFlexible con férula 0.2 ... 2.5 mm²
Rígido 0.2 ... 2.5 mm²
Conexión de la capacidad del circuito de salidaFlexible con férula 0.2 ... 2.5 mm²
Rígido 0.2 ... 2.5 mm²
Par de aprieteInput Circuit 0.6 N·m
Output Circuit 0.6 N·m
Longitud de pelado del cableCircuito de entrada 6 mm
Circuito de salida 6 mm
Destornillador recomendadoPH1
Distancia mínima de montajeElectrical Conductive Board, Horizontal 25 mm
Electrical Conductive Board, Vertical 25 mm
Other Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 25 mm
Posición de montaje1
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
NormasANSI/ISA-12.12
CAN/CSA C22.2 No.107.1
CAN/CSA C22.2 No.213
CAN/CSA C22.2 No.223
CAN/CSA C22.2 No.60950
IEC/EN 63000
IEC 60950-1
IEC/EN 61000-6-2
IEC/EN 61000-6-3
UL 1310
UL 508
UL 60950
Técnica UL/CSA
Capacidad de conexión Circuito de entrada UL/CSARígido 24-14 AWG
Capacidad de conexión Circuito de salida UL/CSARígido 24-14 AWG
Par de apriete UL/CSAInput Circuit 5 in·lb
Output Circuit 5 in·lb
Compatibilidad Electromagnética
Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3Level 3 10 V/m
Transitorios eléctricos rápidos (inmunidad a las ráfagas) según la norma IEC 61000-4-4Level 4 Power Supply Port Signal 4 kV
Inmunidad a las sobretensiones según IEC 61000-4-5Level 3 Line-to-Line 2 kV
Level 4 Line-to-Ground 4 kV
Perturbaciones conducidas Inmunidad según la norma IEC 61000-4-6Level 3 10 V
Compatibilidad electromagnética (CEM)Inmunidad - Clase B
Emisión - Clase B
Ambiente
Temperatura ambienteFuncionamiento -40 ... +70 °C
Almacenamiento -40 ... +85 °C
Altitud máxima de funcionamiento permisible5000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SVD982001-4501
Información sobre RoHS1SVD982001-4401
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006535
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado cULcUL508_E174460
Certificado cURcUR60950_E196145
cUR1310_E313203
cUR_ANSI_E317914
Declaración de conformidad - CE1SVD982008-00
Declaración de conformidad - UKCA1SVD982008-10
Certificado ULUL508_E174460
Certificado URUR60950_E196145
UR1310_E313203
UR_ANSI_E317914
Clasificaciones y estándares externos
Código de clasificación de objetosT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
Clase electrónicaV11.0 : 27040701
UNSPSC39121004
Número E (Finlandia)2712840
Número E (Noruega)6609446

ETIM for 1SVR427032R1000 Interruptores de baja tensión (EC002540)

CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCA/CC
Característica1ª tensión de salida (EF006792)
Valor12 V
Característica2ª tensión de salida (EF006797)
Valor0 V
Característica3ª tensión de salida (EF006800)
Valor0 V
CaracterísticaCorriente máxima de salida 2 (EF008285)
Valor0 A
CaracterísticaCorriente máxima de salida 3 (EF008286)
Valor0 A
CaracterísticaTensión de salida ajustable (EF007002)
ValorNo
CaracterísticaValor nominal tensión de salida 1 (EF009393)
Valor12 V
CaracterísticaValor nominal tensión de salida 2 (EF009394)
Valor0 V
CaracterísticaValor nominal tensión de salida 3 (EF009395)
Valor0 V
CaracterísticaValor nominal corriente de salida 1 (EF009396)
Valor2.5 A
CaracterísticaValor nominal corriente de salida 2 (EF009397)
Valor0 A
CaracterísticaValor nominal corriente de salida 3 (EF009398)
Valor0 A
CaracterísticaProtección contra cortocircuitos (EF007332)
ValorSí
CaracterísticaVoltaje de suministro de CA nominal a 50 Hz (EF007076)
Valor264 V
CaracterísticaVoltaje de suministro de CA nominal a 60 Hz (EF007077)
Valor264 V
CaracterísticaVoltaje de suministro de CC nominal (EF007078)
Valor375 V
CaracterísticaTensión de salida regulada (EF003092)
ValorSí
CaracterísticaConsumo de energía (EF000346)
Valor35.9 VA
CaracterísticaPotencia suministrada (EF003034)
Valor30 W
CaracterísticaEstabilizado (EF005302)
ValorSí
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared posible (EF003973)
ValorNo
CaracterísticaApto para instalación en serie (EF001126)
ValorNo
CaracterísticaAnchura de montaje (EF000846)
Valor40.5 mm
CaracterísticaAltura de la instalación (EF000332)
Valor90 mm
CaracterísticaMontaje directo posible (EF005689)
ValorNo
CaracterísticaAnchura (EF000008)
Valor40.5 mm
CaracterísticaAltura (EF000040)
Valor90 mm
CaracterísticaProfundidad (EF000049)
Valor114 mm
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
