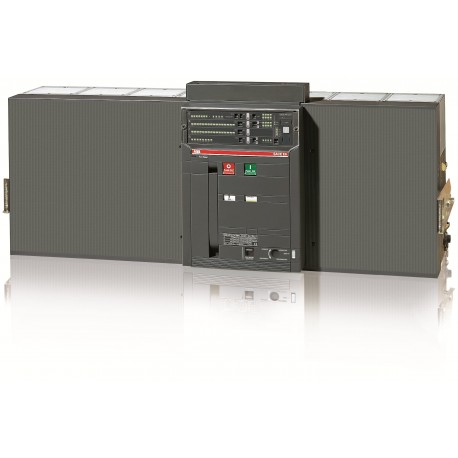

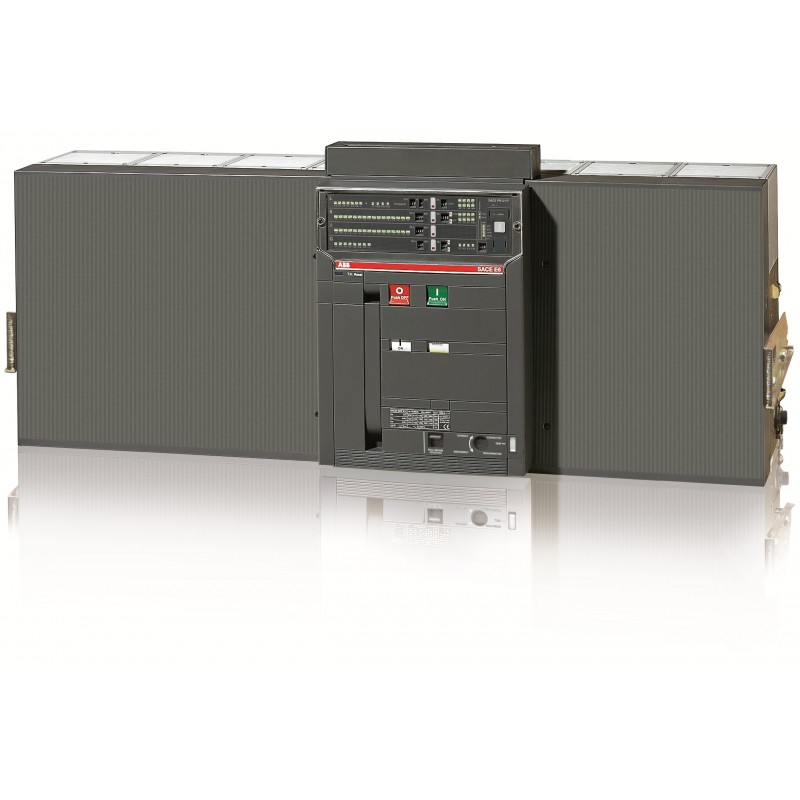

1SDA057002R1 ABB E6H5000 PR121/P LSIG 4P W MP
1SDA057002R1
ABB
E6H5000 PR121/P LSIG 4P W MP
E6H 5000 PR121/P-LSIG In=5000A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 35eb2991-6356-4a2c-a3af-ccccfe09a2c4 Italy |
| SCIP simplificado | 9a74207b-15da-4136-8303-24f5399e171e Germany |
| d96642da-f626-4087-ae1c-2b4faba25d9f Sweden | |
| 702a8aef-27b8-4e55-96ec-a57604ffc639 Germany | |
| 8d3a70b5-fc35-4944-b263-9a5b425b59f9 France | |
| 63183dce-f350-401c-93fa-018b1454355d Belgium | |
| 5a47daf3-5a07-4bbe-bbca-3c81dccc22ec Hungary | |
| 26c4ed1e-3d1e-4fa2-9e77-f326ba057529 Spain | |
| 15f97882-a93b-4ae5-941f-25744a371a39 Netherlands | |
| 63d30f99-a659-43b4-b963-26c5203db1f4 Greece | |
| a6fdbe0e-0b75-4e18-b53c-75b3d1942259 Estonia | |
| 7db0c0a4-00aa-4514-a667-faa156ca34fb Hungary | |
| 9504c059-ef82-449d-b837-ab5239299261 Poland | |
| 14df4ee6-592e-4ab2-8169-2cadb75ea672 Sweden | |
| a377fb6e-169a-4bfa-a1b5-74fab596a191 Portugal | |
| d4019db2-7593-440d-b722-990cc02b4cd9 Bulgaria | |
| e2bfc863-2702-4a35-9e79-d1ea096f1852 Croatia | |
| 9db38c84-ae90-4b35-835d-310943dcf567 Poland | |
| 5a2a3701-a693-4f8a-8390-ae8c6094c055 Germany | |
| 4528317e-de31-4502-954a-db3ce595173b Czech Republic | |
| a7580198-2f00-45d9-845f-12969d7d727d France | |
| d8c456b9-6e8c-49e7-b31c-8598ea62e2fd Germany | |
| dee1fa33-5f97-43c2-9080-a23ddb62c7d9 Poland | |
| ccbbccf8-d622-4c64-97c9-ff2f4ac990b4 Norway | |
| 43de6ea0-ff97-498f-baaf-c738513a0177 Finland | |
| e6f35e78-71c6-4d1a-8509-c73104bc0755 Belgium | |
| f6a6f45a-3b65-4a97-865b-400648edb5aa Germany | |
| 4f6429c7-9ab8-4c65-92cd-16ca196d05dd Denmark | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644583422 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 936 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 134 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 1127 mm |
| Embalaje Nivel 1 Peso | 157 kg |
| Embalaje Nivel 1 EAN | 8015644583422 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 3000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 700 W |
| Corriente nominal (In) | 5000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 5000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 85 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 5000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0017 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E6H5000 PR121/P LSIG 4P W MP - ABB - E6H5000 - 1SDA057002R1 | 88 Kbytes |
|
| E6H5000 1SDA057002R1 ABB E6H5000 PR121/P LSIG 4P W MP | 71 Kbytes |
|
