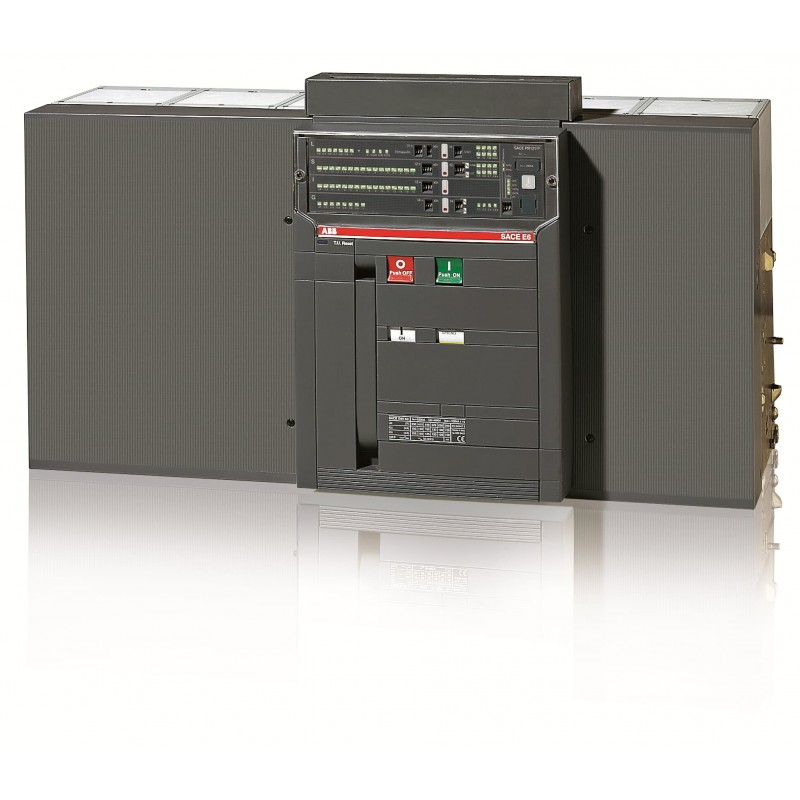

1SDA056978R1 ABB E6H5000 PR121/P LSIG 3P F HR
1SDA056978R1
ABB
E6H5000 PR121/P LSIG 3P F HR
E6H 5000 PR121/P-LSIG In=5000A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 753f6a43-886f-4c08-adc2-cd41d7eaf2ea Italy |
| SCIP simplificado | eca1642d-92c6-4e26-a74c-cd5523b9a267 Czech Republic |
| 8a895f74-d91e-4cd0-8176-31a553eccdd5 Germany | |
| e024b1a0-1f93-4c95-b747-6eecc93ef84e Denmark | |
| 264c2290-28f9-4e2c-a89b-9753a2831c48 Poland | |
| fd679e69-c416-4938-bc93-c16f92dc91d0 Croatia | |
| dfed6ab9-9bf0-4921-957c-920a41e139ba Estonia | |
| 755ba5e2-2efe-43a2-b720-16cfac4103e0 Greece | |
| f57af3a6-1b36-4df8-abd6-f93f246b8072 Portugal | |
| 7d798ad6-ee69-4dfa-a9b1-9240ba9cbd1d Sweden | |
| 2b332a55-f2a7-46bf-a179-57b200531550 Germany | |
| d389d525-1b4a-49d8-b8fd-a4e09781bd84 Sweden | |
| 5e17fee5-3c68-48d6-987d-177c66a7f702 Germany | |
| de48faae-f277-441e-a3f5-f3477548ac12 France | |
| 0ba4924b-591f-49d2-9dec-81e135c3e312 France | |
| 5de6e113-60ed-4c51-828d-44451751b16f Bulgaria | |
| 0a4be2cd-0fad-4ab0-ad15-1e10a12e959d Germany | |
| c5822287-09c1-4b8c-b119-383cfefcff43 Poland | |
| 82aaf6fd-7630-4c30-99dc-067d21e04102 Hungary | |
| 426336f5-1f8d-45e0-ba26-87be68773d4b Netherlands | |
| b5deb836-da90-475d-b091-c58ca0ffb7c8 Finland | |
| 33852de8-a059-4197-97fb-df9cbc793ba5 Germany | |
| 0127a5b5-2e89-4641-b31b-66c95a1d6a67 Norway | |
| ea9b78df-e364-48af-b213-8c752822015f Poland | |
| 982e4f29-91c1-4009-afd8-07865b7f4530 Hungary | |
| 28faf9fc-c7f2-4785-b7cb-1a7fd615c75a Spain | |
| 341487ce-232a-48fc-a84c-a9a11c5976de Belgium | |
| 3b40f3e6-c87c-4f7b-b1f9-b850a85b9466 Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644583187 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 782 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 112 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 133 kg |
| Embalaje Nivel 1 EAN | 8015644583187 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 3000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 415 W |
| Corriente nominal (In) | 5000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 5000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 85 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 5000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0017 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E6H5000 PR121/P LSIG 3P F HR - ABB - E6H5000 - 1SDA056978R1 | 89 Kbytes |
|
| E6H5000 1SDA056978R1 ABB E6H5000 PR121/P LSIG 3P F HR | 71 Kbytes |
|
