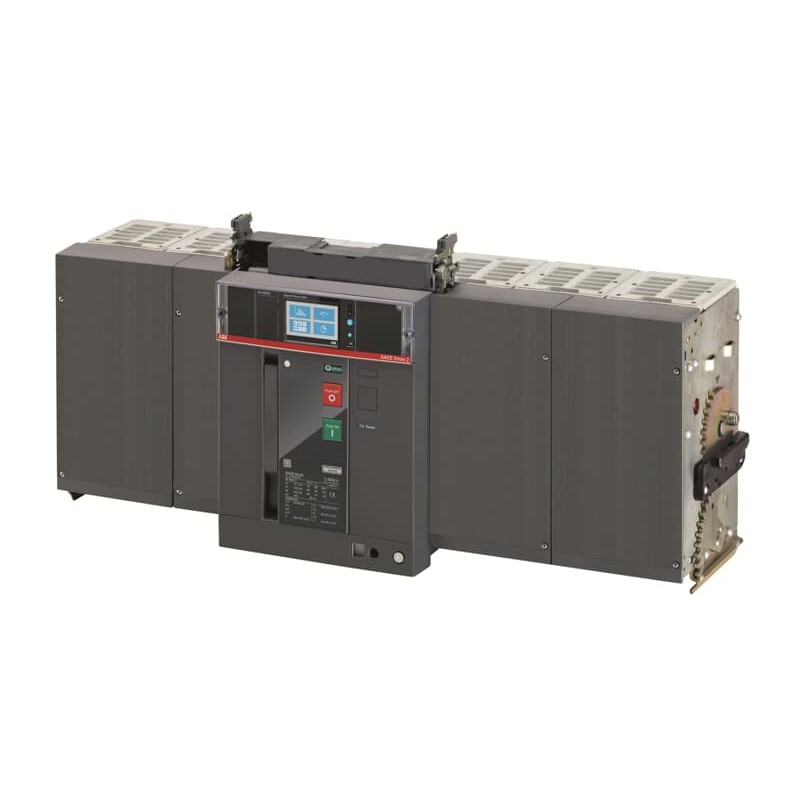

1SDA073346R1 ABB E6.2V/f 5000 Ekip Touch LSIG 4P W MP
1SDA073346R1
ABB
E6.2V/f 5000 Ekip Touch LSIG 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | dd2d9216-eb2a-43f8-9e8c-5a499fe8be0d Italy |
| SCIP simplificado | e2d91788-db19-4b46-8e1e-e8c9d91f5098 Bulgaria |
| 0bdb3d12-ec2c-44c2-9cbf-3b27cd611da1 Germany | |
| b012b660-8da9-4eef-a025-fb3ddecb1560 Germany | |
| c61667a5-9497-482b-bfc6-796db4616e67 Belgium | |
| b012b660-8da9-4eef-a025-fb3ddecb1560 Germany | |
| e621e8c6-1c67-431c-8e6c-7d64c3ee28ec Finland | |
| 006c51e6-ea19-4ad9-a7c5-f99470802287 Sweden | |
| 203a9a88-6be3-4215-bba3-c4ecf645dcd4 Germany | |
| 81c8adab-eccf-4dc7-a9bf-a658129ece58 Czech Republic | |
| ca6ab88e-8bff-4b1b-9a1e-ffd0d36ed526 Poland | |
| 2c4b2cc0-4aaf-49f8-b6f1-390655ffc60d Poland | |
| 63b425a4-26dc-4afe-8d47-a9e8af11f3ed Denmark | |
| b5ce889b-3641-4f66-9c6c-6dd905690dd3 Greece | |
| 2c4b2cc0-4aaf-49f8-b6f1-390655ffc60d Poland | |
| 203a9a88-6be3-4215-bba3-c4ecf645dcd4 Germany | |
| 463ec2d8-08f5-4fb4-b4c6-c24ed65d50e2 Belgium | |
| 98218029-e3a3-4ee1-bb58-c39557ad195f Portugal | |
| fcedcde9-29cd-41ce-93c9-c3c97988a37b Poland | |
| 60f456fc-903f-40f4-8c1d-a79af8da191c Germany | |
| 98218029-e3a3-4ee1-bb58-c39557ad195f Portugal | |
| ffc1d661-3f14-48cc-bc00-cd2b13e97731 Croatia | |
| 81c8adab-eccf-4dc7-a9bf-a658129ece58 Czech Republic | |
| bc02d1fa-6514-4dd5-97e2-2a38d312f305 Germany | |
| 2ef5871d-9173-4a23-82f0-c46caea4fb91 Hungary | |
| 5f66bcca-1f44-4e48-a116-ed8887aaaf4a Netherlands | |
| e2d91788-db19-4b46-8e1e-e8c9d91f5098 Bulgaria | |
| 0bdb3d12-ec2c-44c2-9cbf-3b27cd611da1 Germany | |
| 76d6d7d8-750e-4ca6-b858-1ce9f422a74d France | |
| 65d1ca1c-4ff0-4db9-ad34-c2f03c3844b2 Norway | |
| ffc1d661-3f14-48cc-bc00-cd2b13e97731 Croatia | |
| b5ce889b-3641-4f66-9c6c-6dd905690dd3 Greece | |
| 5f66bcca-1f44-4e48-a116-ed8887aaaf4a Netherlands | |
| e621e8c6-1c67-431c-8e6c-7d64c3ee28ec Finland | |
| 73cc84f6-34cf-4cc1-ad7a-f9897cd7591f Sweden | |
| d5839daf-9c36-4273-bd66-6829d80b5463 Spain | |
| ba69d1b1-ad71-4565-a805-7d1b855c625f Hungary | |
| 006c51e6-ea19-4ad9-a7c5-f99470802287 Sweden | |
| ca6ab88e-8bff-4b1b-9a1e-ffd0d36ed526 Poland | |
| 0154269c-1f99-45ea-8172-e13010b0c60b France | |
| 73cc84f6-34cf-4cc1-ad7a-f9897cd7591f Sweden | |
| 76d6d7d8-750e-4ca6-b858-1ce9f422a74d France | |
| 60f456fc-903f-40f4-8c1d-a79af8da191c Germany | |
| bc02d1fa-6514-4dd5-97e2-2a38d312f305 Germany | |
| 0154269c-1f99-45ea-8172-e13010b0c60b France | |
| ec400a50-6112-497c-83d7-c096ac08761c Estonia | |
| 2ef5871d-9173-4a23-82f0-c46caea4fb91 Hungary | |
| ec400a50-6112-497c-83d7-c096ac08761c Estonia | |
| d5839daf-9c36-4273-bd66-6829d80b5463 Spain | |
| c61667a5-9497-482b-bfc6-796db4616e67 Belgium | |
| 65d1ca1c-4ff0-4db9-ad34-c2f03c3844b2 Norway | |
| 63b425a4-26dc-4afe-8d47-a9e8af11f3ed Denmark | |
| 463ec2d8-08f5-4fb4-b4c6-c24ed65d50e2 Belgium | |
| fcedcde9-29cd-41ce-93c9-c3c97988a37b Poland | |
| ba69d1b1-ad71-4565-a805-7d1b855c625f Hungary | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZEVXESAF000A000000XX |
| EAN | 8015644771966 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 1069 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 148 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1257 mm |
| Embalaje Nivel 1 Peso | 159 kg |
| Embalaje Nivel 1 EAN | 8015644771966 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0264 |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 3000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 100 % |
| Número de polos | 4 / f |
| Pérdida de potencia | 850 W |
| Corriente nominal (In) | 5000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 5000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | Ekip Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0107 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 5000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2000.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3000.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 7500.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2V/f 5000 Ekip Touch LSIG 4P W MP - ABB - E6.2V/f5000 - 1SDA073346R1 | 95 Kbytes |
|
| E6.2V/f5000 1SDA073346R1 ABB E6.2V/f 5000 Ekip Touch LSIG 4P W MP | 79 Kbytes |
|
