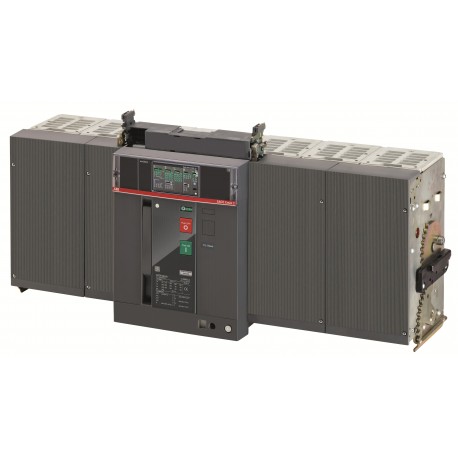

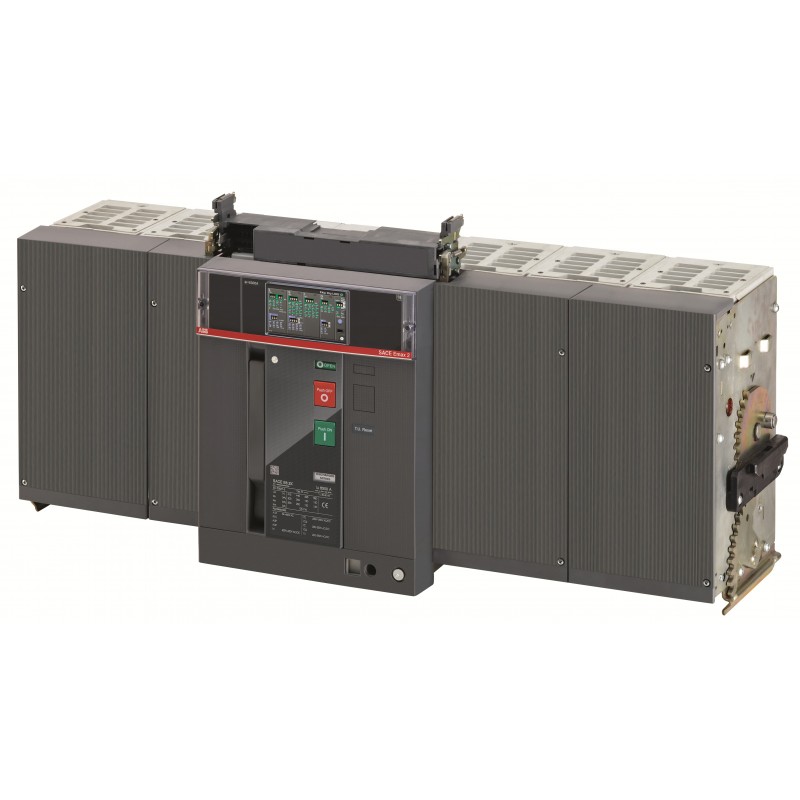

1SDA073282R1 ABB E6.2V 6300 Ekip Dip LSI 4P W MP
1SDA073282R1
ABB
E6.2V 6300 Ekip Dip LSI 4P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 21a7be20-3208-42f7-8a0d-e0865b3e67a9 Italy |
| SCIP simplificado | 3ec119f9-5fc9-438e-8511-10086cb1d630 Norway |
| 01da6d1a-947a-4655-ad26-3a834d4f7489 Greece | |
| 7733ffe8-368d-4631-a14d-028615496d26 France | |
| fc484465-1302-45ec-b06f-ddc95996f729 Germany | |
| f42cbdea-4555-4abd-804a-9a1b5d2c283d Croatia | |
| c4ba01ff-48cf-43e2-8b5a-d6cc1888c3ac Netherlands | |
| 87cf28b0-6349-473f-8fb1-88a3644dfe45 Finland | |
| 01da6d1a-947a-4655-ad26-3a834d4f7489 Greece | |
| 99ade028-bb98-4a4c-a43b-a55bf50d49e4 Germany | |
| c4ba01ff-48cf-43e2-8b5a-d6cc1888c3ac Netherlands | |
| e9fd51c4-4f63-4dd0-935a-27d632e2af55 Bulgaria | |
| f42cbdea-4555-4abd-804a-9a1b5d2c283d Croatia | |
| 8807748e-6a55-4bf2-b764-285f07d90c5c Germany | |
| 4d4474b0-4704-429c-9b4a-2e73979e6963 Portugal | |
| 0ae6af7c-1fba-4d58-9079-0f3867dad4c4 Hungary | |
| 0cd018c5-48b2-4b27-8b9a-f74355c6d0e4 Czech Republic | |
| 27f53504-6227-4551-a2d6-1eb4ce1b57c5 Poland | |
| 0cd018c5-48b2-4b27-8b9a-f74355c6d0e4 Czech Republic | |
| f318dad1-e530-416b-930d-9855575a8a2e Denmark | |
| 63c1b76e-ed54-403d-99ef-4002fb1ed50e Belgium | |
| d4ec9c2b-2aba-436b-aff5-bf3a9680c74f Germany | |
| b63cf2f0-507a-4100-ad52-745050ba9d7a Sweden | |
| 87cf28b0-6349-473f-8fb1-88a3644dfe45 Finland | |
| 3bc0ba4d-2408-4aff-b876-3c95a686f238 Sweden | |
| 4d4474b0-4704-429c-9b4a-2e73979e6963 Portugal | |
| 39b5901b-6ba2-4db6-bfd0-59dcd6a88dcb Poland | |
| f285ddc7-9d0f-40dc-b896-6dae1d2da077 Poland | |
| 1b4c776c-e467-4101-934c-0430c3aa850e Germany | |
| 5f50df8a-7bef-4bea-94a1-66668e23586f Belgium | |
| f318dad1-e530-416b-930d-9855575a8a2e Denmark | |
| e9fd51c4-4f63-4dd0-935a-27d632e2af55 Bulgaria | |
| fc484465-1302-45ec-b06f-ddc95996f729 Germany | |
| 63c1b76e-ed54-403d-99ef-4002fb1ed50e Belgium | |
| 3ec119f9-5fc9-438e-8511-10086cb1d630 Norway | |
| d4ec9c2b-2aba-436b-aff5-bf3a9680c74f Germany | |
| f285ddc7-9d0f-40dc-b896-6dae1d2da077 Poland | |
| 1b4c776c-e467-4101-934c-0430c3aa850e Germany | |
| b63cf2f0-507a-4100-ad52-745050ba9d7a Sweden | |
| 27f53504-6227-4551-a2d6-1eb4ce1b57c5 Poland | |
| 7733ffe8-368d-4631-a14d-028615496d26 France | |
| 8807748e-6a55-4bf2-b764-285f07d90c5c Germany | |
| 3bc0ba4d-2408-4aff-b876-3c95a686f238 Sweden | |
| 740b2de5-035f-4d3e-92c2-01b2c3cf3305 Hungary | |
| 3a25b735-2b29-4319-93c3-b61ee5a20eea Spain | |
| 1a36bef1-2f6c-457c-8b52-3610519247da Estonia | |
| 5f50df8a-7bef-4bea-94a1-66668e23586f Belgium | |
| 39b5901b-6ba2-4db6-bfd0-59dcd6a88dcb Poland | |
| b050bcf6-e44b-45e3-ba0f-b8c6a8408eec France | |
| 1a36bef1-2f6c-457c-8b52-3610519247da Estonia | |
| 0ae6af7c-1fba-4d58-9079-0f3867dad4c4 Hungary | |
| 740b2de5-035f-4d3e-92c2-01b2c3cf3305 Hungary | |
| 3a25b735-2b29-4319-93c3-b61ee5a20eea Spain | |
| 99ade028-bb98-4a4c-a43b-a55bf50d49e4 Germany | |
| b050bcf6-e44b-45e3-ba0f-b8c6a8408eec France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | ZDVYETAB000A000000XX |
| EAN | 8015644771324 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 929 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 134 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1127 mm |
| Embalaje Nivel 1 Peso | 143 kg |
| Embalaje Nivel 1 EAN | 8015644771324 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0289 |
| Técnica | |
| Capacidad de conexión | 6000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 2000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Corriente del polo neutro ([%Iu]) | 50 % |
| Número de polos | 4P |
| Pérdida de potencia | 1550 W |
| Corriente nominal (In) | 6300 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 6300 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Dip LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0105 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 6300 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2520.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3780.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 9450.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2V 6300 Ekip Dip LSI 4P W MP - ABB - E6.2V6300 - 1SDA073282R1 | 95 Kbytes |
|
| E6.2V6300 1SDA073282R1 ABB E6.2V 6300 Ekip Dip LSI 4P W MP | 79 Kbytes |
|
