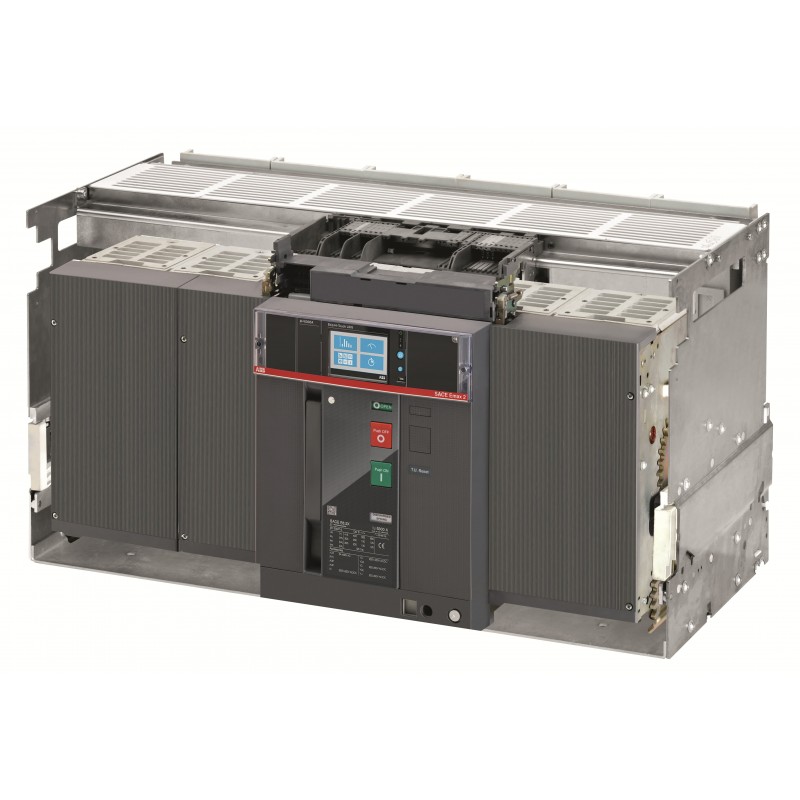

1SDA072594R1 ABB E6.2V 4000 Ekip Touch LI 3P W MP
1SDA072594R1
ABB
E6.2V 4000 Ekip Touch LI 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 730341eb-d3b2-410a-a677-ae267e7947db China |
| SCIP simplificado | f71d3bdd-175b-4e86-aa1c-c7140ddcb1da Sweden |
| 67ae3492-c623-4ca1-bed4-55261f2f992e France | |
| 143dd0c9-7870-4cf5-8e06-2aa87554bcb5 Bulgaria | |
| 281fa42e-5499-4dc0-b863-7cbd856d91c2 Estonia | |
| 0275fe05-d8eb-46ab-bfc9-81c2fda2d7c5 Poland | |
| 4730fc50-44cc-4793-8d80-7daccc8b8840 Germany | |
| d517c9a9-4c4b-4e2b-8a06-6b1d2a97e795 Sweden | |
| 1cd472c9-a405-4691-93d6-2bd1ada63c55 Hungary | |
| 68a90733-9a8f-409d-973b-e4a76638aadb Germany | |
| 642da0b1-6064-499b-89f7-11b5d54e6d86 Greece | |
| 730419f6-411f-4370-921c-b481dd65b3c4 Croatia | |
| 8e645bef-e85e-428a-b0b4-d70af20698ae Denmark | |
| 51ddb749-6fcb-41fa-8a35-90481d3456e6 Hungary | |
| 1dcd6112-8243-4e1e-9587-1352012a3b77 Norway | |
| 7d24314e-c195-472c-b134-360123a310e7 Belgium | |
| d8e50dce-2019-4a2f-99bb-725385a5be0d Poland | |
| 5b53aa8b-e368-4771-ad2b-32083c45fb31 Spain | |
| e2d32064-99e5-4053-a3ab-adfe66255eef Portugal | |
| 0d32522f-90af-49bd-b2cd-26f59aa4714f Czech Republic | |
| ad1ff294-7c5a-4fd8-9fe5-ed19338910bf Germany | |
| 8657cee5-04b7-4d22-84f4-8a5e55a00110 Netherlands | |
| b31da407-ca6f-4bef-8f1e-8e8ff1a3c62f Poland | |
| e38c5a02-9f8d-4bb2-b466-1ae9378656d8 Belgium | |
| de7764b0-e275-4e43-9cfe-5b32a2244722 Germany | |
| ea5d803c-2157-4e1b-85c6-75110fbec637 France | |
| 35c7aa81-450c-494f-8993-2b0654cf0e70 Germany | |
| 94d5dbdc-8355-4c64-a68a-d90a71986e5d Finland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z6VWERAD000A000000XX |
| EAN | 8015644764449 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 803 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 120 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 129 kg |
| Embalaje Nivel 1 EAN | 8015644764449 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Dibujo dimensional CAD | 1SDH001252R0237 |
| Técnica | |
| Capacidad de conexión | 4000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 4000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 544 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Touch LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | V |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0105 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 4000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 150 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1600.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 6000.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2V 4000 Ekip Touch LI 3P W MP - ABB - E6.2V4000 - 1SDA072594R1 | 96 Kbytes |
|
| E6.2V4000 1SDA072594R1 ABB E6.2V 4000 Ekip Touch LI 3P W MP | 76 Kbytes |
|
