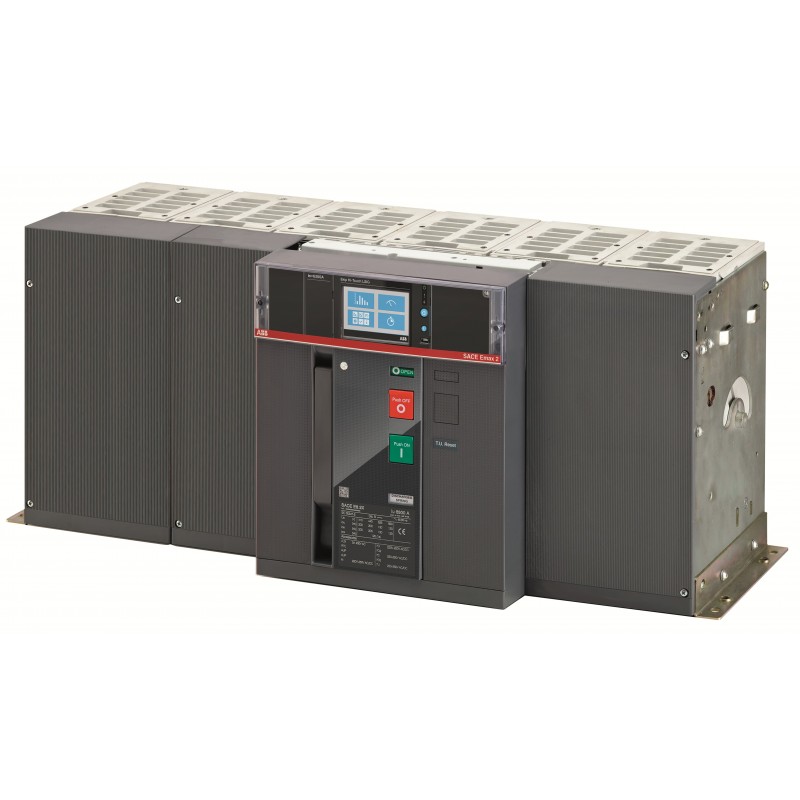

1SDA071298R1 ABB E6.2H 6300 Ekip HiTouch LSI 3P F HR
1SDA071298R1
ABB
E6.2H 6300 Ekip HiTouch LSI 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | fa293613-5289-4323-992b-fc179ece25bc Italy |
| SCIP simplificado | 24f3e458-292b-4b28-abba-229e3b698125 Germany |
| 4a35c4d8-f0cb-4873-a676-f035505cfcc3 Hungary | |
| a0af51c8-04ee-4160-a8d5-dd21c760d2ae Belgium | |
| 8f6a7baf-1f58-40b6-b1d7-dec57f860ec9 Spain | |
| eb8d5c5e-7643-4601-b4a8-b3344a28af41 Germany | |
| ae2c524a-98a7-4405-9816-76b6aa467c38 Germany | |
| 5478c353-f26e-4ff9-a3f8-4cff847640ef Croatia | |
| 9a5c5a5c-cad0-41fe-a749-48a5c983efaa Bulgaria | |
| ad6fb889-5f29-4611-9d43-edc609981dcd France | |
| a38dd5b6-6049-4f83-b68e-fd067679613b Sweden | |
| deb5017d-cd9d-4706-9156-c0b0a456c62d Belgium | |
| 26287913-5cc1-4e91-b8dd-ee80a4d32d96 Estonia | |
| aec9a7e7-b78c-42ce-99cc-d1ef57532cd7 Netherlands | |
| 6530e613-8151-4076-acc9-03040dbc6c81 Finland | |
| 379383bd-ec0d-4ab7-b5eb-eeea3398f209 France | |
| 4910da71-fb49-41f2-83a7-83b81f54325d Greece | |
| b69134df-cc20-4e66-84df-8f06eb09370a Germany | |
| e0631034-64a1-4bb0-8227-8b69b757fddd Denmark | |
| 52744f5d-44ee-49a1-a017-763d2ce2a90a Germany | |
| 2e55ddb1-0760-467f-bb93-bdcbb9fd122e Hungary | |
| 03bcc6ac-df4c-4980-a56d-f919cc63a7aa Poland | |
| c4810516-40d5-4860-91c1-f9c583883500 Norway | |
| d6b1e513-0939-4e0e-8245-45882a820f5b Poland | |
| bc597603-a7ef-4463-8711-b906ffc2dfde Poland | |
| 75645da3-15d8-4e7e-abbf-94d2d00bf177 Czech Republic | |
| 6c5f903b-ef1d-4913-b7d0-d9740977e879 Portugal | |
| 371ca3d8-ce3b-404c-ae49-55c6db710fa3 Sweden | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z6HYETBJ200A000000XX |
| EAN | 8015644751487 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 762 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 109 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 118 kg |
| Embalaje Nivel 1 EAN | 8015644751487 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0223 |
| Técnica | |
| Capacidad de conexión | 6000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 2000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 767 W |
| Corriente nominal (In) | 6300 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 6300 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Hi-Touch LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001060R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 6300 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2520.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3780.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 9450.0 A |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
