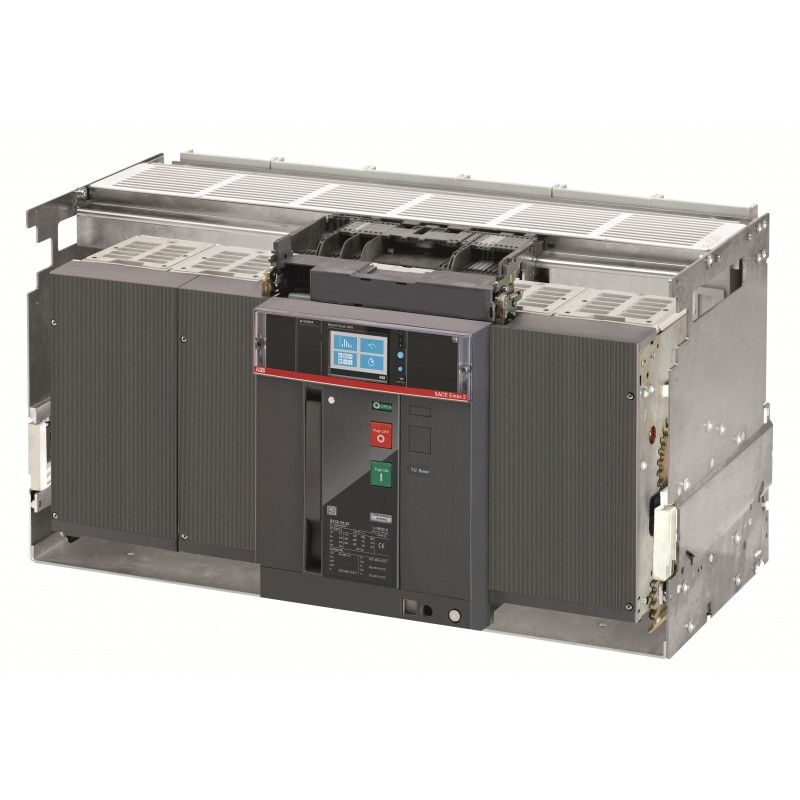

1SDA072617R1 ABB E6.2H 5000 Ekip G Touch LSIG 3P W MP
1SDA072617R1
ABB
E6.2H 5000 Ekip G Touch LSIG 3P W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E6.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2364 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 77 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | 92a7d6de-06df-4a8e-b49d-2b658b3031dd Italy |
| SCIP simplificado | 5f18a006-87b2-4834-b691-4fc2a68e2772 Norway |
| 30114db0-cde0-4b6b-8a32-8a926cf989d2 Belgium | |
| b7a3249e-051c-472c-8b11-809c3ed2da59 Germany | |
| cdf8521e-e978-476a-841b-3cd524baba11 Sweden | |
| 55af8614-7d24-4779-a3cc-4104ebec9e5f Germany | |
| a8f83206-eabd-4d73-a47e-1c68d9e24dde Spain | |
| efba930d-a483-4256-bc95-45ba0ac28eb8 Hungary | |
| 698c5214-dc38-41b8-8500-abe9fa0049f8 France | |
| c793a653-5773-4eb1-959c-bb03244d1b4a Denmark | |
| 1630723b-5bb7-488b-8c8e-fe4cdc7ad7d0 Germany | |
| f36bf8d0-0e7a-41d4-b061-7211f67c7842 Poland | |
| bc452c3d-ac49-43c6-b279-4947be8b2bb5 Czech Republic | |
| 14504e7c-05df-436e-939b-4bb3534aeaf9 Netherlands | |
| a0996b31-084e-435d-a147-b825bc725769 Hungary | |
| 92fd64f7-6575-431b-8d00-6bbbe6386c2d Sweden | |
| cbc86b62-390e-49ae-8060-63596b8370cc Bulgaria | |
| a7a7ec1b-a869-4bdd-90f3-1195b1d409b4 Portugal | |
| cb758fce-dc38-4f92-a6a8-e334f8b57577 Greece | |
| c16a91e5-9ac0-46e8-a7b0-f79884ca58ed Estonia | |
| 78145bed-570d-4fde-8a1f-5a984d9f7a12 Croatia | |
| 31c93e18-c7f7-4aee-9718-327f984163dd France | |
| b7e976c8-2915-4521-8315-85e1c51a7fb4 Poland | |
| bc3f75c1-607a-4093-852f-84d2cbb788f0 Poland | |
| 38be251d-3142-4805-a7d6-de5b5a7435f4 Germany | |
| bd948c28-ae14-4f4e-8d94-d98ad382bb88 Germany | |
| 01ecb07d-2149-4211-8ed2-f167aa3849e2 Belgium | |
| 854ec0a1-230c-41f1-9e6c-1c2e2687c1ab Finland | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z6HXESAN200A000000XX |
| EAN | 8015644764678 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 803 mm |
| Alto del producto | 425 mm |
| Largo del product | 383 mm |
| Peso del product | 120 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 1000 mm |
| Embalaje Nivel 1 Peso | 129 kg |
| Embalaje Nivel 1 EAN | 8015644764678 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Capacidad de conexión | 5000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 3000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 850 W |
| Corriente nominal (In) | 5000 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 100 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corriente nominal ininterrumpida (Iu) | 5000 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip G Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 5000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 2000.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 3000.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 7500.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión a través de parte de chasis separada |
| Construcción del dispositivo (EF008240) | Técnica de deslizamiento para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Conexión a través de parte de chasis separada |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E6.2H 5000 Ekip G Touch LSIG 3P W MP - ABB - E6.2H5000 - 1SDA072617R1 | 95 Kbytes |
|
| E6.2H5000 1SDA072617R1 ABB E6.2H 5000 Ekip G Touch LSIG 3P W MP | 77 Kbytes |
|
